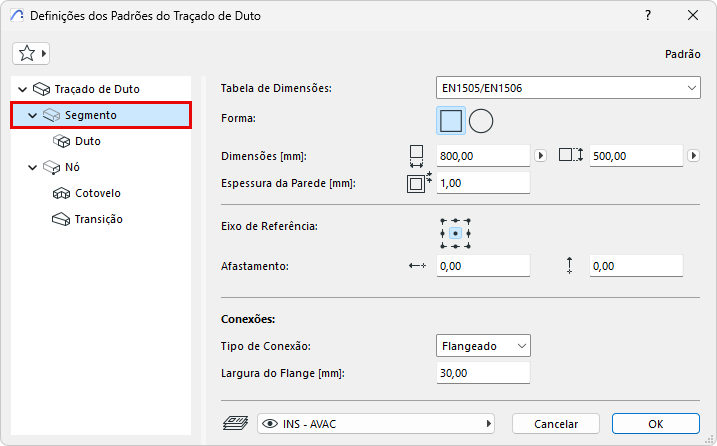

Definições de Segmento de Traçado
Tabela de Dimensões
Escolha uma tabela de dimensões. (Definir tabelas em Especificações do Traçado.)
Forma
(Apenas Duto:) Escolha uma seção transversal: Retangular ou Circular.
Dimensões
•(Apenas Duto:) Para retangular: Insira as dimensões da Seção Transversal.
•Escolha um padrão de dimensão circular nas suas Tabelas de Dimensões definidas. Consulte Especificações do Traçado.
Nota: É possível personalizar a seção transversal de qualquer segmento durante a entrada - consulte Alterar o parâmetro do Traçado em tempo real.
Espessura da Parede
Espessura da parede do elemento MEP.
Alinhamento e afastamento
Consulte Editar segmento - alinhamento e afastamento
Escolha o tipo apropriado (por exemplo, flangeado, soldado, simples) - isso varia de acordo com o tipo Traçado. Insira uma largura/diâmetro, conforme aplicável.
Os cotovelos e nós do segmento usarão essas conexões adequadamente.
Nota: Quando você conecta um elemento usado no traçado a um objeto MEP independente, o elemento de traçado “herda” automaticamente o Tipo de Conexão do objeto, em vez do Tipo de Conexão definido para o elemento usado no traçado.
