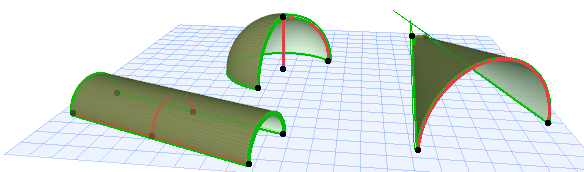

Τα Κελύφη δημιουργούνται είτε στην Κάτοψη, είτε στο 3D Παράθυρο. Χρησιμοποιήστε μία από τρεις βασικές μορφές:
•Εξώθηση
•Περιστροφή ή
•Ευθειογενές
Η δημιουργία ενός βασικού Κελύφους οποιουδήποτε από αυτούς τους τύπους είναι εύκολη. Στη συνέχεια μπορείτε να αναπτύξετε περαιτέρω το Κέλυφος με γραφική επεξεργασία του, ελεύθερη στροφή του, προσθήκη ανοιγμάτων ή κοπή του περιγράμματός του σε οποιοδήποτε σχήμα.
Δείτε: Γραφική Επεξεργασία των Κελυφών.
Δομή Κελύφους
Όπως και σε άλλα κατασκευαστικά στοιχεία, η θεμελιώδης δομή ενός Κελύφους πηγάζει από το Δομικό Υλικό του, που ορίστηκε στις Ρυθμίσεις του Εργαλείου Κέλυφος.
Ένα Κέλυφος (όπως ένας Τοίχος, μία Πλάκα ή μία Στέγη) μπορεί να έχει μία σύνθετη δομή. Εάν το Κέλυφος έχει σύνθετη δομή, τότε το πάχος του Κελύφους καθορίζεται στο Επιλογές > Χαρακτηριστικά Στοιχείου > Σύνθετες Δομές και είναι ίσο με το συνολικό πάχος των στρώσεων.
Σε ένα σύνθετο Κέλυφος, η επιφάνεια “Πλευράς Αναφοράς” είναι η πρώτη στρώση στη λίστα της σύνθετης δομής (Ρυθμίσεις Σύνθετης Δομής).
Σημείωση: Μπορείτε να επεξεργαστείτε μία επιλεγμένη σύνθετη δομή, πηγαίνοντας στις ρυθμίσεις της από το θεματικό της μενού:
Το Κέλυφος συντίθεται από μία μεμβράνη (την πλευρά Αναφοράς) και έναν κορμό Κελύφους ο οποίος είναι προσκολλημένος στη μία πλευρά της μεμβράνης. Ο κορμός του Κελύφους “μεγαλώνει προς τα κάτω,” με την πλευρά Αναφοράς από πάνω.

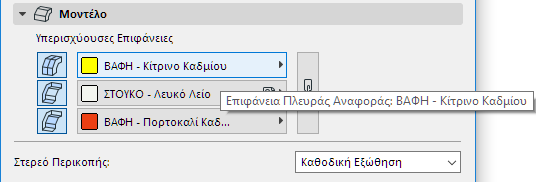

Η πλευρά Αναφοράς του Κελύφους είναι σημαντική για:
•τον υπολογισμό του εμβαδού των επιφανειών του Κελύφους ή των στρώσεών του
•τις υπερισχύουσες επιφάνειες του Πάνελ Μοντέλο των Ρυθμίσεων Κελύφους.
Χρησιμοποιήστε την Αντιστροφή (από τις Ρυθμίσεις Κελύφους ή την Παλέτα Πληροφοριών), εάν θέλετε να μεταθέσετε τον κορμό Κελύφους στην άλλη πλευρά της μεμβράνης του Κελύφους.
Εμφάνιση Κελύφους στην Κάτοψη
•Η απεικόνιση του Κελύφους στην Κάτοψη βασίζεται στην πραγματική του 3D γεωμετρία. Επομένως, στην Κάτοψη θα δείτε πώς επηρεάζουν τα Κελύφη, οι Πράξεις μεταξύ Στερεών.
•Τα Κελύφη μπορούν να εμφανίζουν ένα ράστερ κάλυψης, το οποίο - όπως και στις Στέγες - μπορεί να ρυθμιστεί να χρησιμοποιεί τη διανυσματική διαγράμμιση της επιφάνειας του Κελύφους, είτε όπως ορίστηκε στο Δομικό Υλικό, είτε (εφόσον η υπερισχύουσα είναι ενεργή) την υπερισχύουσα άνω επιφάνεια. Τσεκάρετε το κουτάκι Χρήση Ράστερ από Επιφάνεια, κάτω από τις ρυθμίσεις Ράστερ Κάλυψης, στις Ρυθμίσεις Κελύφους.
Συνδέσεις Κελύφους
Πληροφορίες για τον τρόπο που λειτουργούν οι αλληλοτομίες (συνδέσεις) μεταξύ των κατασκευαστικών στοιχείων, συμπεριλαμβανομένων των Κελυφών:
Δείτε: Αλληλοτομίες Στοιχείου και Συγχώνευση Στοιχείων: Στέγες, Κελύφη, Μορφές.
Όπως οι Στέγες, έτσι και τα Κελύφη είναι στοιχεία περικοπής και συμμετέχουν σε συσχετισμένες συνδέσεις μοντέλου. Αυτό σημαίνει ότι τα Κελύφη μπορούν να εκτελούν περικοπή άλλων στοιχείων, ώστε να επιτευχθούν ακριβείς γεωμετρίες και σύμπλοκες δομές.
Δείτε: Περικοπή Στοιχείων από Στέγη ή Κέλυφος.
Ανοίγματα Κελύφους
Οπές και Φεγγίτες μπορούν να τοποθετηθούν στα Κελύφη.
Δείτε: Δημιουργία Οπής σε Κέλυφος και Φεγγίτες.
Έλξη από Κέλυφος
Το χαρακτηριστικό Βαρύτητα του Archicad επενεργεί και στα Κελύφη. Όταν τοποθετείτε έναν νέο Τοίχο, ένα Υποστύλωμα, μία Δοκό ή ένα στοιχείο τύπου Αντικείμενο, η λειτουργία Βαρύτητα σας επιτρέπει να το τοποθετήσετε κατευθείαν επάνω σε ένα Κέλυφος, λαμβάνοντας έτσι το υψόμετρο του στοιχείου στο οποίο τοποθετήθηκε.
Δείτε επίσης: Βαρύτητα.
