Ορισμός παραμέτρων Πλάκας στις Ρυθμίσεις Πλάκας.
Δείτε: Ρυθμίσεις Εργαλείου Πλάκα.
Οι Νέες Πλάκες δημιουργούνται είτε στην Κάτοψη, είτε στο 3D Παράθυρο.
Ανάλογα με τη δομή που επιλέγετε για την Πλάκα (είτε βασική, είτε σύνθετη πλάκα), έχετε στη διάθεσή σας ποικιλία μεθόδων κατασκευής για το Επίπεδο Αναφοράς Πλάκας:
Δείτε: Επίπεδο Αναφοράς Πλάκας.
Από την Παλέτα Πληροφοριών επιλέξτε μία από τις τρεις Μεθόδους Γεωμετρίας Πλάκας.
•Με το πρώτο εικονίδιο στα αριστερά, μπορείτε να σχεδιάσετε μία Πολυγωνική Πλάκα. Όπως και στους Τοίχους, εμφανίζεται η ΜικροΠαλέτα και σας επιτρέπει να σχεδιάζετε ευθύγραμμα και καμπύλα τμήματα του περιγράμματος της Πλάκας.
•Το δεύτερο και το τρίτο εικονίδιο σας επιτρέπουν να δημιουργήσετε μία Ορθογωνική ή μία Στραμμένη Ορθογωνική Πλάκα. Το ορθογώνιο ορίζεται από δύο αντιδιαμετρικές κορυφές. Μία ορθογωνική Πλάκα είναι πάντα παράλληλη με τον κάνναβο. Η μέθοδος Στραμμένου Ορθογωνίου απαιτεί να ορίσετε πρώτα ένα διάνυσμα στροφής και μετά να σύρετε τον κέρσορα σε μία κάθετη κατεύθυνση για να ολοκληρώσετε την Πλάκα.
Σχεδίαση μίας Πλάκας Σύνθετης Δομής
Μπορείτε να εφαρμόσετε ή να διαμορφώσετε μία σύνθετη δομή για μία Πλάκα.
Για περισσότερες πληροφορίες, δείτε: Σύνθετες Δομές.
Θυμηθείτε ότι οι ρυθμίσεις για τη Μερική Εμφάνιση Δομής μοντέλου επηρεάζουν την εμφάνιση των Κελυφών σύνθετης δομής.
Δείτε: Μερική Εμφάνιση Δομής.
Εάν η πλάκα έχει σύνθετη δομή, τότε το πάχος της πλάκας καθορίστηκε στο Επιλογές > Χαρακτηριστικά Στοιχείου > Σύνθετες Δομές και είναι ίσο με το συνολικό πάχος των στρώσεων.

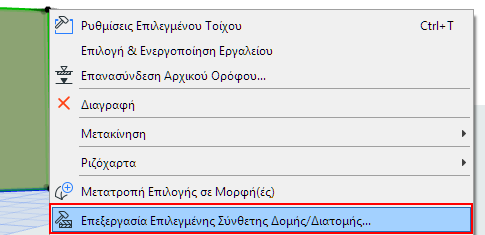

Σημείωση: Μπορείτε να επεξεργαστείτε μία επιλεγμένη σύνθετη δομή, πηγαίνοντας στις ρυθμίσεις της από το θεματικό της μενού:
Για το επίπεδο αναφοράς μίας σύνθετης Πλάκας έχετε τέσσερις επιλογές: άνω επιφάνεια της πλάκας, κάτω επιφάνεια της πλάκας, άνω επιφάνεια του πυρήνα, κάτω επιφάνεια του πυρήνα.
Δείτε επίσης: Επίπεδο Αναφοράς Πλάκας.
