Εργασία με Τοιχοπετάσματα: Περίληψη

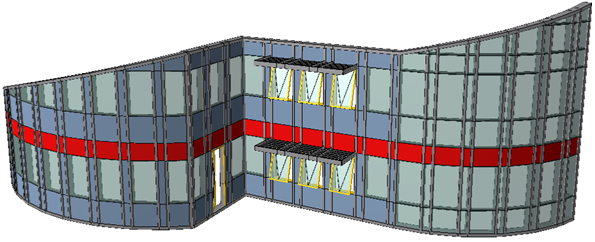

Το Τοιχοπέτασμα είναι ένα μεμονωμένο στοιχείο που αποτελείται από τα συστατικά Πλαίσιο, Πάνελ, Παρελκόμενο και Κόμβος: συνιστούν τα Μέλη του Τοιχοπετάσματος και είναι τακτοποιημένα πάνω σε μία Επιφάνεια Βάσης, σύμφωνα με μία προκαθορισμένη και επεξεργάσιμη Διάταξη.

Η Επιφάνεια Βάσης μπορεί να είναι είτε επίπεδη, είτε σφαιρική. Άλλες καμπύλες επιφάνειες δεν υποστηρίζονται.

Για να ελέγξετε ταυτόχρονα ολόκληρη την ιεραρχία, χρησιμοποιήστε τις Ρυθμίσεις Συστήματος Τοιχοπετάσματος για να ορίσετε τη συνολική διάταξη και να διαμορφώσετε τα μέλη του Τοιχοπετάσματος.

Η δημιουργία ενός Τοιχοπετάσματος είναι μία απλή γραφική εισαγωγή. Ενεργοποιήστε το εργαλείο Τοιχοπέτασμα, διαλέξτε μία μέθοδο γεωμετρίας, και στη συνέχεια σχεδιάστε μία γραμμή, πολυγραμμή, καμπύλη ή τόξο αναφοράς.

Αν χρησιμοποιείτε τη μέθοδο Ορίου, τότε η εισαγωγή σας καθορίζει ολόκληρη τη γεωμετρία του Τοιχοπετάσματος.

Αν σχεδιάσετε μία Γραμμή/Τόξο/ΠολυΓΡΑΜΜΗ Αναφοράς, τότε το Τοιχοπέτασμα θα εξαχθεί από αυτήν τη γραμμή/πολυΓΡΑΜΜΗ/τόξο.

Για λεπτομέρειες των μεθόδων γεωμετρίας Τοιχοπετάσματος στα διάφορα παράθυρα, δείτε: Μέθοδοι Εισαγωγής Τοιχοπετάσματος.

Τα Τοιχοπετάσματα συντίθενται από ένα σύνολο Μελών (όπως Πλαίσια, Πάνελ και Κόμβους). Οι παράμετροι κάθε Μέλους ορίζονται στις αντίστοιχες σελίδες τους, στις Ρυθμίσεις Τοιχοπετάσματος.

Δείτε: Συστατικά Τοιχοπετάσματος.

Μπορείτε να επεξεργαστείτε το Τοιχοπέτασμα σε δύο επίπεδα:

Επεξεργασία σε Επίπεδο Συστήματος

Επιλέξτε το Τοιχοπέτασμα, ανοίξτε τις Ρυθμίσεις Τοιχοπετάσματος και επεξεργαστείτε πάλι οποιεσδήποτε ρυθμίσεις του σε επίπεδο Συστήματος.

Κάντε κλικ στο OK για επαναπροσδιορισμό του Τοιχοπετάσματος, σύμφωνα με τις τροποποιημένες ρυθμίσεις.

Δείτε: Ρυθμίσεις Συστήματος Τοιχοπετάσματος.

Επεξεργασία Μεμονωμένων Μελών Τοιχοπετάσματος

Επιλέξτε το Τοιχοπέτασμα και πηγαίνετε στη μέθοδο Επεξεργασίας.

Δείτε: Φάση Επεξεργασίας Τοιχοπετάσματος.

Στη φάση Επεξεργασίας δεν μπορείτε να τοποθετήσετε πρόσθετα Τοιχοπετάσματα, αλλά μπορείτε να επεξεργαστείτε οποιαδήποτε μέλη του επιλεγμένου Τοιχοπετάσματος ή να προσθέσετε μέλη σε αυτό. Στη φάση Επεξεργασίας, κάθε μέλος (Διάταξη, Πλαίσιο, Πάνελ, Παρελκόμενο, Κόμβος) έχει τον δικό του Διάλογο και το δικό του Εργαλείο, βοηθώντας σας να αλλάζετε ρυθμίσεις και να τοποθετείτε νέα Μέλη σε αυτό το Τοιχοπέτασμα.

Για προσαρμογή των ρυθμίσεων οποιουδήποτε μέλους του Τοιχοπετάσματος, επιλέξτε το και χρησιμοποιήστε τον διάλογο για να αλλάξετε τις ρυθμίσεις του. Για παράδειγμα, επιλέξτε ένα Πάνελ και αλλάξτε τις επιφάνειές του. Αλλάζοντας τις ρυθμίσεις ενός επιλεγμένου μέλους, το μετασχηματίζετε σε ένα “Ειδικό” μέλος. Μπορείτε να έχετε οποιονδήποτε αριθμό διαφορετικών ειδικών μελών. Μόλις ένα μέλος αποκτήσει Ειδικές ρυθμίσεις, οι ρυθμίσεις επιπέδου Συστήματος δεν έχουν πλέον εφαρμογή σε αυτό.

Στη φάση Επεξεργασίας μπορείτε να δημιουργείτε πρόσθετα μέλη του Τοιχοπετάσματος, χρησιμοποιώντας τα Εργαλεία Διάταξη, Πλαίσιο, Πάνελ, Κόμβο και Παρελκόμενο. Όταν χρησιμοποιείτε οποιοδήποτε από αυτά τα εργαλεία για τη δημιουργία ενός νέου μέλους, έχετε τη δυνατότητα να χρησιμοποιήσετε τις προκαθορισμένες ρυθμίσεις σε επίπεδο Συστήματος ή να ορίσετε ειδικές ρυθμίσεις.

Πρόσθετες Εντολές Τοιχοπετάσματος

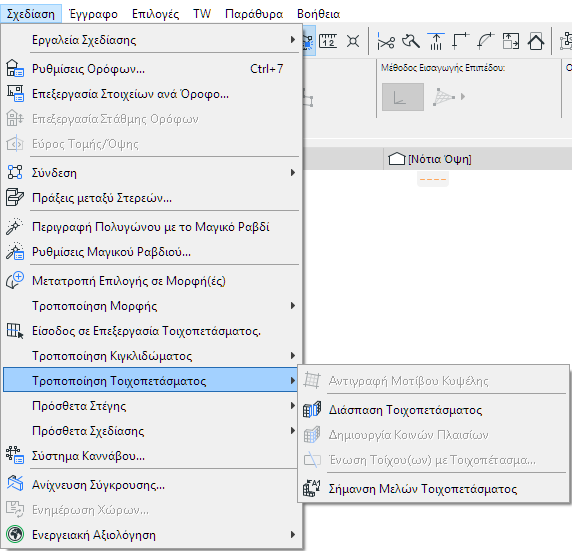

Το μενού Σχεδίαση > Τροποποίηση Τοιχοπετάσματος περιέχει μία συλλογή εντολών που αφορούν εξειδικευμένες λειτουργίες των Τοιχοπετασμάτων. Αυτές οι λειτουργίες περιγράφονται σε άλλο τμήμα αυτής της τεκμηρίωσης.
