Γραμμή Αναφοράς
Η Γραμμή Αναφοράς είναι η αρχική γραμμή/πολυΓΡΑΜΜΗ/τόξο που σχεδιάζετε στο παράθυρο. Αν χρησιμοποιείτε τη μέθοδο Όριο για τη δημιουργία ενός Τοιχοπετάσματος, το πρώτο τμήμα του Ορίου που σχεδιάσατε είναι η Γραμμή Αναφοράς.
Μπορείτε να αντιστρέψετε τον προσανατολισμό Τοιχοπετάσματος, σε σχέση με τη Γραμμή Αναφοράς, χρησιμοποιώντας την εντολή Αντιστροφή της Παλέτας Πληροφοριών.

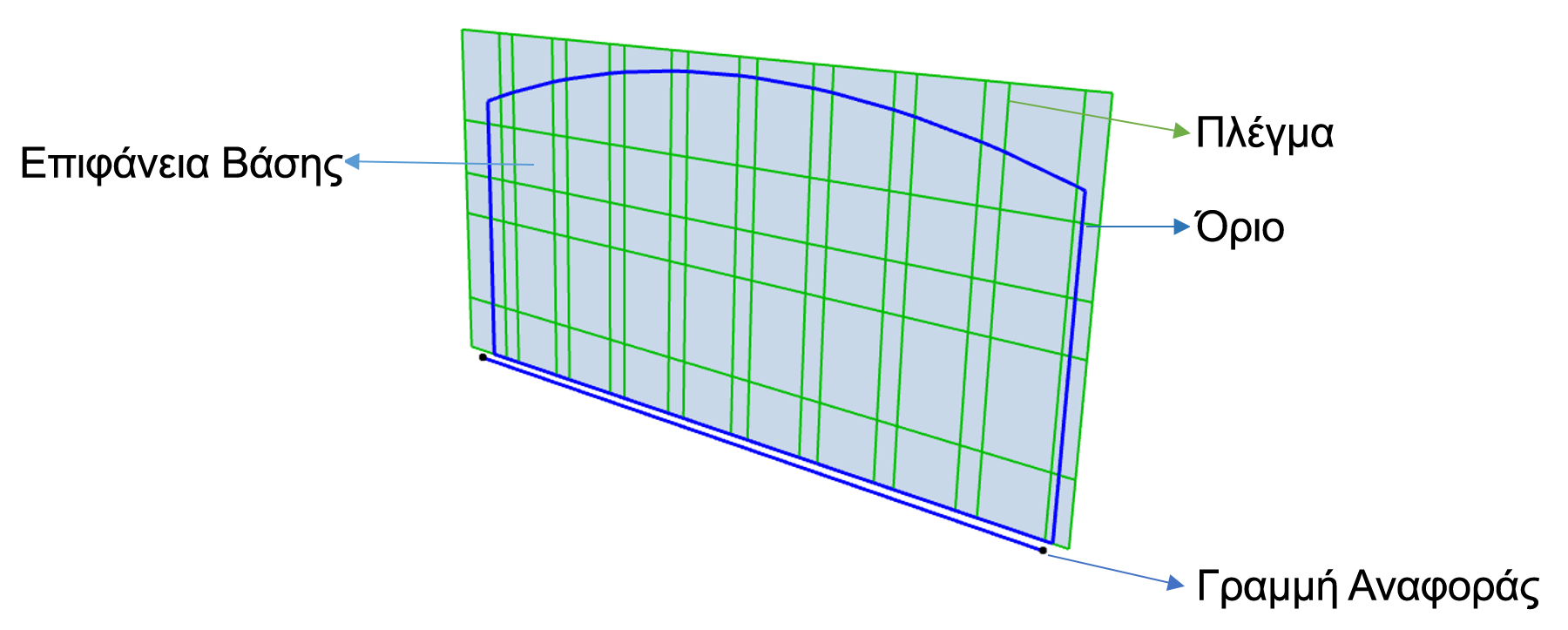

Η Γραμμή Αναφοράς είναι μέρος της Διάταξης Τοιχοπετάσματος (μαζί με το μοτίβο Πλέγματος Διάταξης, το Όριο, και την Επιφάνεια Βάσης.)
Αργότερα, μπορείτε να επεξεργαστείτε τη Γραμμή Αναφοράς ενός τοποθετημένου Τοιχοπετάσματος.
Δείτε: Επεξεργασία Γραμμής Αναφοράς Τοιχοπετάσματος.
Επιφάνεια Αναφοράς
Η Επιφάνεια Αναφοράς είναι μία υποθετική επίπεδη καμπύλη επιφάνεια που δημιουργεί αυτόματα το Archicad, με εξώθηση της γραμμής (πολυΓΡΑΜΜΗΣ, τόξου) που σχεδιάσατε. Συχνά, θα τοποθετείτε αυτήν τη γραμμή κατά μήκος ενός υφιστάμενου στοιχείου Archicad (π.χ. Πλάκα). Η Επιφάνεια Αναφοράς εξωθείται από αυτήν τη γραμμή που εισάγετε.
Η Επιφάνεια Βάσης καθορίζει το σχήμα και τον προσανατολισμό του Τοιχοπετάσματος. Είναι η επιφάνεια στην οποία εκτείνονται τα φυσικά μέλη του Τοιχοπετάσματος (Πλαίσιο, Πάνελ). Η Επιφάνεια Βάσης μπορεί να συμπίπτει με την Επιφάνεια Αναφοράς, αλλά συνήθως βρίσκεται σε δεδομένη απόσταση (απόκλιση). Όταν κάνετε μετατόπιση ή στροφή του Τοιχοπετάσματος σαν ένα σύνολο, μετατοπίζετε την Επιφάνεια Βάσης. Η Γραμμή Αναφοράς και η Επιφάνεια Αναφοράς μετατοπίζονται μαζί με την Επιφάνεια Βάσης.
Η Επιφάνεια Βάσης των Τοιχοπετασμάτων είναι ένα άπειρο επίπεδο, εκτός εάν βασίζεται σε μία καμπύλη. (Η Επιφάνεια Βάσης ενός καμπύλου Τοιχοπετάσματος είναι κυλινδρική και απειρίζεται μόνο κατά την κατεύθυνση του άξονα του κυλίνδρου).
Η άπειρη Επιφάνεια Βάσης ενός Τοιχοπετάσματος σας δίνει μεγάλη ελευθερία στη σύνδεση του Τοιχοπετάσματος με άλλα στοιχεία και στην προσθήκη πολλών τμημάτων ορίων Τοιχοπετάσματος, σε οποιοδήποτε Τοιχοπέτασμα.
Δείτε: Προσθήκη Πρόσθετου Ορίου Τοιχοπετάσματος.
Ανατολικά Άνω
Το Όριο είναι ένα απλό πολύγωνο επί της Επιφάνειας Βάσης, που εκφράζει τα φυσικά όρια του Τοιχοπετάσματος.
Το Όριο είναι μέρος της Διάταξης Τοιχοπετάσματος (μαζί με το Πλέγμα Διάταξης, την Επιφάνεια Βάσης και τη Γραμμή Αναφοράς).
Ανάλογα με τη μέθοδο γεωμετρίας που χρησιμοποιήθηκε στη δημιουργία του Τοιχοπετάσματος, το Όριο είτε σχεδιάστηκε από σας, είτε δημιουργήθηκε από το Archicad σύμφωνα με τις παραμέτρους εισαγωγής.
Μπορείτε να σχεδιάζετε πρόσθετα όρια σε ένα υφιστάμενο Τοιχοπέτασμα. Αυτό σας δίνει την ελευθερία να διαχωρίζετε το Τοιχοπέτασμα σε τμήματα, ενώ το διατηρείτε σαν ένα μεμονωμένο στοιχείο: όλα τα τμήματα του Τοιχοπετάσματος χρησιμοποιούν την ίδια ακριβώς Διάταξη.
Δείτε: Προσθήκη Πρόσθετου Ορίου Τοιχοπετάσματος.
Το Πλαίσιο (Όριο) του Τοιχοπετάσματος συμπίπτει πάντα με αυτό το πολύγωνο Ορίου.
Μπορείτε να επεξεργαστείτε το Όριο του Τοιχοπετάσματος όπως οποιοδήποτε άλλο πολύγωνο.
Διάταξη
Η Διάταξη περιέχει τους βασικούς ορισμούς γεωμετρίας (Επιφάνεια Βάσης, Πλέγμα Διάταξης, Γραμμή Αναφοράς) του Τοιχοπετάσματος.
Χρησιμοποιήστε τις Ρυθμίσεις Διάταξης για να διευθετήσετε το μοτίβο των γραμμών πλέγματος στις δύο διευθύνσεις (“σειρά” και “στήλη”). Η Διάταξη καθορίζει επίσης τις κλάσεις στις οποίες ανήκουν τα πλαίσια και τα πάνελ, εντός του βασικού μοτίβου.
Δείτε: Ρυθμίσεις Διάταξη Τοιχοπετάσματος.
Όλα τα άλλα μέλη του Τοιχοπετάσματος (Πλαίσια, Πάνελ, Παρελκόμενα, Κόμβοι) προσαρτώνται στη Διάταξη.
Πλέγμα Διάταξης
Η Επιφάνεια Βάσης έχει ένα σταυρωτό Πλέγμα Διάταξης (γρ. πλέγματος σε σειρές και στήλες, που καθορίστηκαν σαν μέρος της Διάταξης Τοιχοπετάσματος).
Το Πλέγμα Διάταξης καθορίζει την αρχική θέση και τη διάταξη των Πλαισίων και των Πάνελ στο Τοιχοπέτασμα. Μπορείτε να επεξεργάζεστε το Πλέγμα Διάταξης (διαγραφή, προσθήκη γρ. πλέγματος, μετατόπιση ή στροφή του). Οι αλλαγές στη γεωμετρία του Πλέγματος Διάταξης αλλάζουν τη γεωμετρία των Πλαισίων και των Πάνελ, αναλόγως.
Δείτε: Επεξεργασία Πλέγματος και Γραμμών Πλέγματος σε Φάση Επεξεργασίας.
Πλαίσιο
Κάθε κλάση Πλαισίου (π.χ. Όριο, Κατ. Χώρισμα, Οριζ. Χώρισμα, ή οποιαδήποτε άλλη κλάση που ορίστηκε από τον χρήστη) έχει μοναδικές ρυθμίσεις. Τα Πλαίσια προσαρτώνται στο Πλέγμα Διάταξης κατά τη δημιουργία του Τοιχοπετάσματος, επομένως εάν μετακινήσετε ή διαγράψετε μία Γραμμή Πλέγματος, μετακινείτε ή διαγράφετε το Πλαίσιο. (Στη φάση Επεξεργασίας Τοιχοπετάσματος, μπορείτε να τοποθετήσετε πρόσθετα Πλαίσια ανεξάρτητα από το Πλέγμα Διάταξης).
Δείτε: Πλαίσια Τοιχοπετάσματος.
Πάνελ
Τα Πάνελ είναι επίπεδες επιφάνειες - συνήθως υάλινες - του Τοιχοπετάσματος. Τα Τοιχοπετάσματα έχουν δύο προκαθορισμένες κλάσεις: Κύριο και Δευτερεύον, συν οποιεσδήποτε κλάσεις Πάνελ έχουν οριστεί από τον χρήστη. Τα Πάνελ τοποθετούνται πάντα μεταξύ των Πλαισίων.
Δείτε: Πάνελ Τοιχοπετάσματος.
Κόμβου
Ο Κόμβος Τοιχοπετάσματος είναι μία προαιρετική κατασκευή που εξυπηρετεί τη σύνδεση των Πάνελ με το Πλαίσιο. Οι Κόμβοι στο Archicad είναι GDL Αντικείμενα και τοποθετούνται είτε ένας - ένας, είτε αυτόματα σε όλες τις διασταυρώσεις.
Δείτε: Κόμβοι Τοιχοπετάσματος.
Παρελκόμενα
Τα Παρελκόμενα είναι προαιρετικά, μη φέροντα μέλη - όπως ένα σκίαστρο - προσαρτημένα στο Τοιχοπέτασμα. Είναι GDL Αντικείμενα που τοποθετήθηκαν σε οποιοδήποτε Πλαίσιο ενός υφιστάμενου Τοιχοπετάσματος.
Δείτε: Παρελκόμενα Τοιχοπετάσματος.
