Ρυθμίσεις Συστήματος Τοιχοπετάσματος
Χρησιμοποιήστε την Επεξεργασία σε Επίπεδο Συστήματος για ρύθμιση ή επεξεργασία του στοιχείου Τοιχοπέτασμα σαν σύνολο, χρησιμοποιώντας έναν μόνο διάλογο.

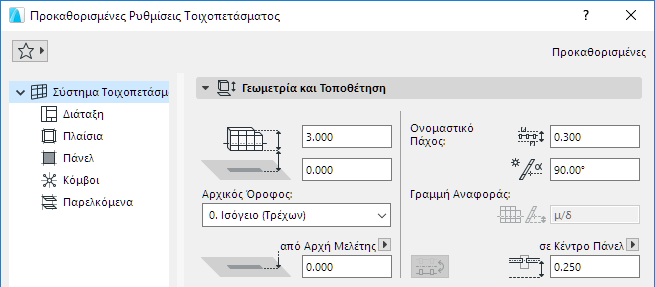

Ανοίξτε τις Προκαθορισμένες Ρυθμίσεις Τοιχοπετάσματος με διπλό-κλικ στο Εργαλείο Τοιχοπέτασμα
Πάνελ Γεωμετρία και Τοποθέτηση
•Κάτω Απόκλιση από Αρχικό Όροφο
•Κάτω Στάθμη [από στάθμη Αναφοράς]
Για ένα Τοιχοπέτασμα με μη οριζόντια Γραμμή Αναφοράς: στάθμη στο χαμηλότερο σημείο του Τοιχοπετάσματος.
•Αρχικός Όροφος: Η γραμμή αναφοράς του Τοιχοπετάσματος είναι φυσικά συνδεδεμένη με τον Αρχικό του Όροφο. Εάν τροποποιήσετε αργότερα τη θέση του Αρχικού Ορόφου (π.χ. επαναπροσδιορίσετε τη στάθμη δαπέδου), το Τοιχοπέτασμα θα αλλάξει τη θέση του.
Εάν αλλάξετε τη στάθμη ενός στοιχείου, ώστε η γραμμή αναφοράς του να μεταφερθεί σε έναν άλλο όροφο, έχετε τη δυνατότητα να αλλάξετε τον Αρχικό Όροφο για να ταιριάζει με τη νέα θέση του στοιχείου.
Δείτε: Αλλαγή Αρχικού Ορόφου Βάσει Στάθμης.
Η απόσταση από την Επιφάνεια Αναφοράς έως την απέναντι πλευρά του Τοιχοπετάσματος.
Αυτή η τιμή Ονομαστικού Πάχους χρησιμοποιείται από στοιχεία συνδεδεμένα με το Τοιχοπέτασμα: Παρακείμενοι Χώροι και Τοίχοι σύνδεσης θα εκτείνονται, εξ ορισμού, έως το Ονομαστικό Πάχος.
Δείτε επίσης: Ένωση Τοίχου με Τοιχοπέτασμα.
Μη διαθέσιμη για Τοιχοπετάσματα πολλών τμημάτων.

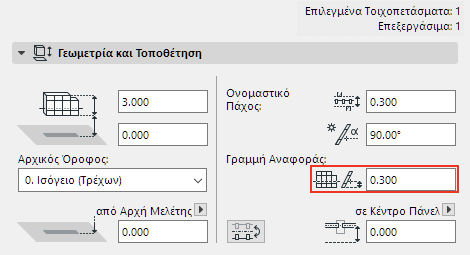

Κατακόρυφη Μετατόπιση Γραμμής Αναφοράς

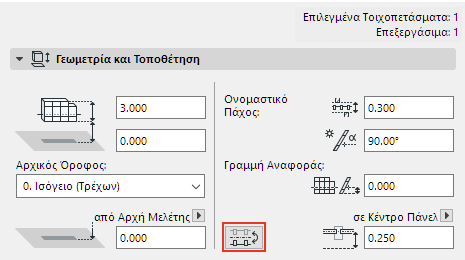

Αντιστροφή Τοιχοπετάσματος στη Γραμμή Αναφοράς
Διαθέσιμη για ένα επιλεγμένο Τοιχοπέτασμα, ή κατά την εισαγωγή στην Παλέτα Πληροφοριών.
Πατήστε το κουμπί Αντιστροφή για να αντιστρέψετε (ή να κατοπτρίσετε) ένα επιλεγμένο Τοιχοπέτασμα κατά μήκος της Γραμμής Αναφοράς του: ο κορμός του Τοιχοπετάσματος αναστρέφεται προς την άλλη πλευρά. Η Γραμμή Αναφοράς μένει στη θέση της, και το μοτίβο δεν επηρεάζεται.

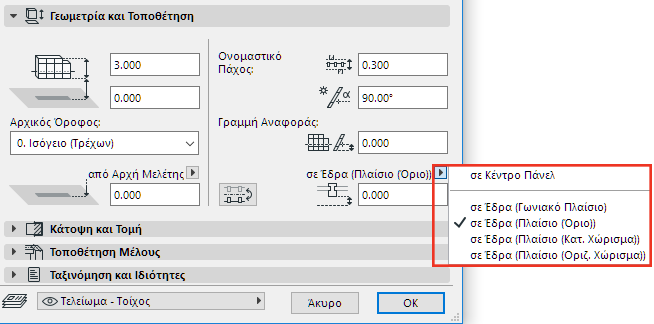

Απόσταση από Πάνελ (ή Πλαίσιο) από Γραμμή Αναφοράς ΤΠ
Χρησιμοποιήστε το popup και συμβουλευτείτε την εικόνα για να καθορίσετε τις αποκλίσεις μεταξύ της Επιφάνειας Αναφοράς και κάθε Κλάσης Πλαισίων (π.χ. Όριο, Κατ. Χώρισμα και Οριζ. Χώρισμα), ή του κέντρου του Πάνελ.
Εδώ, οι τιμές απόκλισης είναι αλληλένδετες, αλλαγή της μίας αλλάζει όλες τις υπόλοιπες.
Σημείωση: Η γεωμετρία Πλαισίου ορίζεται, για κάθε κλάση Πλαισίου, στη σελίδα Πλαίσιο των ρυθμίσεων Τοιχοπετάσματος.
Δείτε: Ρυθμίσεις Πλαισίου Τοιχοπετάσματος.
Ρυθμίσεις Τοιχοπετάσματος: Σελίδα Συστήματος: Πάνελ Κάτοψη και Τομή
Χρησιμοποιήστε αυτούς τους ελέγχους για να καθορίσετε την εμφάνιση του Τοιχοπετάσματος: ΕΜΦΑΝΙΣΗ στην ΚΑΤΟΨΗ, ΤΕΜΝΟΜΕΝΑ ΣΤΟΙΧΕΙΑ (εμφάνιση τεμνομένων των πλαισίων και των πάνελ) και ΠΕΡΙΓΡΑΜΜΑΤΑ.
Εμφάνιση σε Ορόφους
•Όλους τους Σχετικούς Ορόφους: Εμφάνιση και επεξεργασία σε όλους τους ορόφους στους οποίους εκτείνεται το στοιχείο.
•Μόνο στον Αρχικό Όροφο: Εμφάνιση μόνο στον Αρχικό του Όροφο.

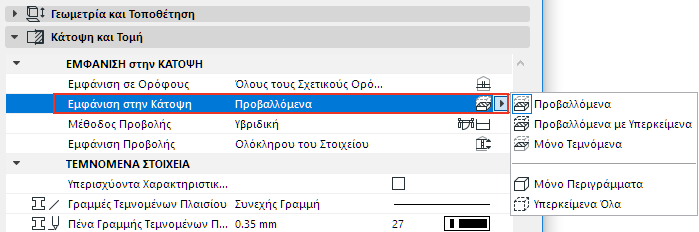

Εμφάνιση στην Κάτοψη
Χρησιμοποιήστε αυτό το popup για να καθορίσετε τα τμήματα του Τοιχοπετάσματος που εμφανίζονται στην Κάτοψη.
•Προβαλλόμενα
–Τεμνόμενο τμήμα του 3D μοντέλου (δηλ., όπως η τομή στο επίπεδο του Επιπέδου Τομής Κάτοψης)
–Μη τεμνόμενο (προς τα κάτω) τμήμα
•Προβαλλόμενα με Υπερκείμενα:
–Το ίδιο με τα Προβαλλόμενα, συν το Υπερκείμενο τμήμα (πάνω από το Επίπεδο Τομής Κάτοψης)
•Μόνο Τεμνόμενα: Δείχνει μόνο το τεμνόμενο τμήμα, όπως τέμνεται από το Επίπεδο Τομής για Κάτοψη.
•Μόνο Περιγράμματα: Εμφανίζεται το περίγραμμα ολόκληρου του στοιχείου, χρησιμοποιώντας τα χαρακτηριστικά για τα μη τεμνόμενα του στοιχείου.
•Υπερκείμενα Όλα: Εμφανίζεται το περίγραμμα ολόκληρου του στοιχείου χρησιμοποιώντας τα χαρακτηριστικά για τα υπερκείμενα του στοιχείου.

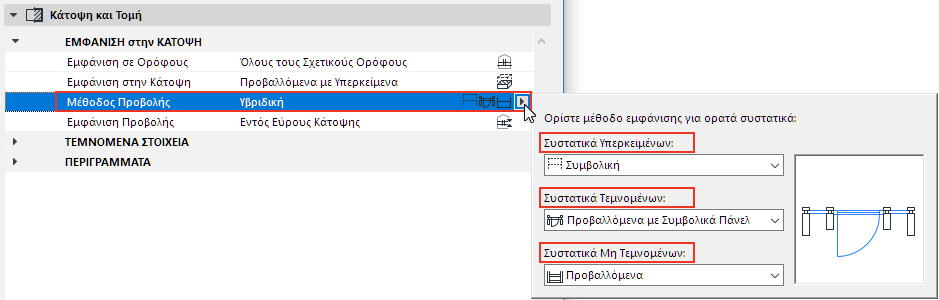

Μέθοδος Προβολής
Αφού έχετε ρυθμίσει την ΕΜΦΑΝΙΣΗ στην ΚΑΤΟΨΗ, χρησιμοποιήστε τη Μέθοδο Προβολής για να τελειοποιήσετε τα εμφανιζόμενα συστατικά (Υπερκείμενα, Τεμνόμενα, Μη Τεμνόμενα) του Τοιχοπετάσματος:
•Προβαλλόμενα
•Συμβολική
•Προβαλλόμενα με Συμβολικά Πάνελ (μόνο για τεμνόμενα συστατικά). Εδώ, τα Τεμνόμενα Πάνελ είναι Συμβολικά, ενώ τα Τεμνόμενα Πλαίσια είναι Προβαλλόμενα.
Συμβουλευτείτε την προεπισκόπηση για να δείτε το αποτέλεσμα κάθε επιλογής. Η Μέθοδος Προβολής είναι εξ ορισμού “Υβριδική” - δηλαδή, χρησιμοποιεί διάφορες ρυθμίσεις για τους τρεις τύπους συστατικών.
•Η διαθέσιμες επιλογές εξαρτώνται από την Εμφάνιση στην Κάτοψη που επιλέξατε ανωτέρω. Μερικά συστατικά μπορεί να είναι αόρατα, και δεν μπορείτε να ρυθμίσετε μία μέθοδο εμφάνισης για αυτά.
•Εάν η Εμφάνιση στην Κάτοψη είναι ρυθμισμένη σε Μόνο Περιγράμματα ή Υπερκείμενα Όλα, τότε η Μέθοδος Προβολής γίνεται Όλα Συμβολικά, και δεν υπάρχουν περαιτέρω επιλογές.
•Η εμφάνιση Τοιχοπετάσματος προσδιορίζεται επίσης και από τις Επιλογές Άποψης Μοντέλου.
Δείτε: Επιλογές Άποψης Μοντέλου για Τοιχοπετάσματα.
Εμφάνιση Προβολής
Για προβαλλόμενα τμήματα του Τοιχοπετάσματος: το εύρος της προβολής. Αυτός ο έλεγχος είναι διαθέσιμος μόνο όταν η Εμφάνιση στην Κάτοψη του στοιχείου ορίζεται (με το pop-up Εμφάνιση στην Κάτοψη) σε “Προβαλλόμενα” ή “Προβαλλόμενα με Υπερκείμενα”.
•Ολόκληρου του Στοιχείου: Το στοιχείο θα εμφανίζεται σε όλους τους σχετικούς ορόφους.
•Εντός Εύρους Κάτοψης: Επιλέξτε το για να εμφανίζεται το Τοιχοπέτασμα σε μία σειρά από ορόφους (στον τρέχοντα όροφο, συν έναν αριθμό ορόφων πάνω και κάτω από αυτόν).
Ορίστε το επιθυμητό εύρος στις Ρυθμίσεις Επιπέδου Τομής Κάτοψης.
•στο Απόλυτο Όριο Εμφάνισης: Ορίστε ένα σταθερό κάτω όριο (εξ ορισμού, αυτό είναι το 0.00 Μελέτης) και μετά εμφανίστε όλα τα τμήματα του Τοιχοπετάσματος πάνω από αυτό το όριο.
Ορίστε το Απόλυτο Όριο Εμφάνισης στις Ρυθμίσεις Επιπέδου Τομής Κάτοψης.
Δείτε: Ρυθμίσεις Επίπεδου Τομής για Κάτοψη.

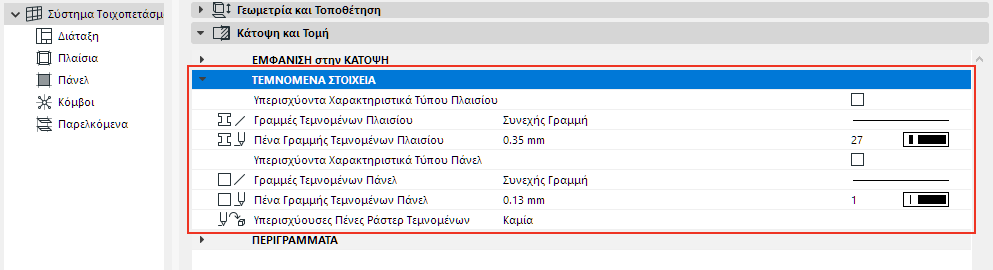

Τεμνόμενα Στοιχεία
Υπερισχύοντα Χαρακτηριστικά Tύπου Πλαισίου: Τσεκάρετε αυτό το κουτάκι για να υποκαταστήσετε τα χαρακτηριστικά που ορίζονται στο GDL αντικείμενο, χρησιμοποιώντας τους δύο παρακάτω ελέγχους.
•Γραμμές Τεμνομένων Πλαισίου
•Πένες Γραμμών Τεμνομένων Πλαισίου
Υπερισχύοντα Χαρακτηριστικά Tύπου Πάνελ: Τσεκάρετε αυτό το κουτάκι για να υποκαταστήσετε τα χαρακτηριστικά που ορίζονται στο GDL αντικείμενο, χρησιμοποιώντας τους δύο παρακάτω ελέγχους.
•Γραμμές Τεμνομένων Πάνελ
•Πένα Γραμμής Τεμνομένων Πάνελ

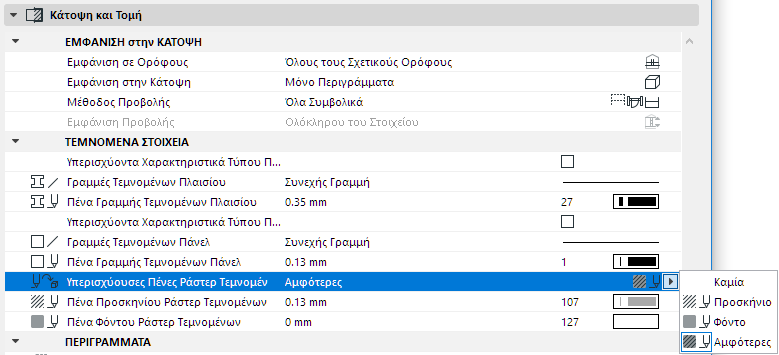

Υπερισχύουσες Πένες Ράστερ Τεμνομένων: Εάν είναι απαραίτητο, χρησιμοποιήστε τις υπερισχύουσες πένες προσκηνίου/φόντου ράστερ αυτού του στοιχείου (καθορίζονται εξ ορισμού στο Δομικό Υλικό). Για να γίνει αυτό, επιλέξτε Προσκήνιο, Φόντο ή Αμφότερες από το pop-up Υπερισχύουσες Πένες Ράστερ Τεμνομένων για να έχετε πρόσβαση στους αντίστοιχους ελέγχους.
Περιγράμματα
Επιλέξτε Γραμμές και Πένες για τις γραμμές Μη Τεμνομένων και Υπερκειμένων του Τοιχοπετάσματος, όπως εμφανίζονται στην Κάτοψη και στην Τομή.
Ρυθμίσεις Τοιχοπετάσματος: Σελίδα Συστήματος: Πάνελ Τοποθέτηση Μέλους
Χρησιμοποιήστε τους ελέγχους αυτού του πάνελ για να καθορίσετε:
•τον τρόπο τοποθέτησης Κόμβων στο Τοιχοπέτασμά σας, και
•το σημείο που πρέπει να τοποθετηθεί το Πλαίσιο (Όριο), σε σχέση με το πλέγμα.
Τοποθέτηση Κόμβων
• Σε Όλα τα Σημεία Πλέγματος: Αυτόματη τοποθέτηση Κόμβων σε όλα τα σημεία του πλέγματος.
Αυτό λειτουργεί όταν έχει οριστεί ένας έγκυρος Tύπος Κόμβου στη σελίδα Κόμβος των Ρυθμίσεων Τοιχοπετάσματος.
• Ένα - Ένα: Χειροκίνητη τοποθέτηση Κόμβων, χρησιμοποιώντας το εργαλείο Κόμβος. (Αυτό το γίνεται μόνο στη φάση Επεξεργασίας, και αφού τοποθετήσετε και επιλέξετε ένα Τοιχοπέτασμα.)
Σχετικό Θέμα:
•Το Όριο Κεντρικά: Αυτή είναι η αρχική ρύθμιση. Ο άξονας Πλαισίου (Όριο) συμπίπτει με τη γρ. πλέγματος.
Σημείωση: Το Μοτίβο Πλέγματος Τοιχοπετάσματος ορίζεται στη σελίδα Διάταξη αυτού του διαλόγου.
•Το Όριο Εσωτερικά: Μετατοπίζει το Πλαίσιο (Όριο) στο εσωτερικό της γρ. πλέγματος Ορίου.
•Το Όριο Εξωτερικά: Μετατοπίζει το Πλαίσιο (Όριο) στο εξωτερικό της γρ. πλέγματος Ορίου.
Σχέση με Χώρους
Δείτε αυτά τα θέματα:
