Ρυθμίσεις Ράβδου (Εργαλείο Κιγκλίδωμα)

Οι Ράβδοι είναι γενικά οριζόντια στοιχεία. Μπορείτε να τις αποκλίνετε από το Τμήμα Κιγκλιδώματος, και να τις τοποθετήσετε σε οποιοδήποτε ύψος. Οι εγκάρσιες τομές (διατομές) των Ράβδων μπορούν να διαφέρουν μεταξύ τους.

Οι Ράβδοι μπορούν να χρησιμοποιηθούν και ως σημεία αναφοράς κατά την τοποθέτηση Πάνελ και Κιγκλίδων.

Για να προσθέσετε ή να διαγράψετε Ράβδους, χρησιμοποιήστε τα σύμβολα + ή - στον Επεξεργαστή Μοτίβου. Δεν υπάρχει όριο του αριθμού των Ράβδων που μπορείτε να προσθέσετε στο μοτίβο.

Για περισσότερες πληροφορίες, δείτε: Ο Επεξεργαστής Μοτίβου (Ρυθμίσεις Εργαλείου Κιγκλίδωμα).

Για κάθε Ράβδο που επιλέγετε στον Επεξεργαστή Μοτίβου, καθορίστε τις παραμέτρους του στις Ρυθμίσεις Ράβδου:

•Επιλέξτε ένα GDL συστατικό ως Ράβδο, ή επιλέξτε Καμία από το pop-up (εάν δεν θέλετε να τοποθετήσετε καμία Ράβδο).

Για να ρυθμίσετε το GDL συστατικό, χρησιμοποιήστε το πάνελ που είναι πιο κάτω. Δείτε:  Ρυθμίσεις Συστατικού Ράβδου (Άνω Ράβδος/Χειρολισθήρας/Ράβδος).

•Ορίστε το Ύψος Ράβδου, ως Απόλυτο (από το κάτω μέρος του Τμήματος), ή ως Ποσοστό του συνολικού ύψους Τμήματος (π.χ. 50%).

•Απόκλιση Οριζόντια: Καθορίστε την πλευρική απόκλιση της Ράβδου.

•Σημειώστε ότι μία Ράβδος που τοποθετείτε θα τέμνει διάφορες Κιγκλίδες, και θα μπορεί να διαιρεί αυτές τις Κιγκλίδες σε ξεχωριστά επεξεργάσιμα συστατικά Κιγκλίδας, εφόσον τα ύψη Κιγκλίδας ορίζονται σε σχέση με το ύψος Ράβδου.

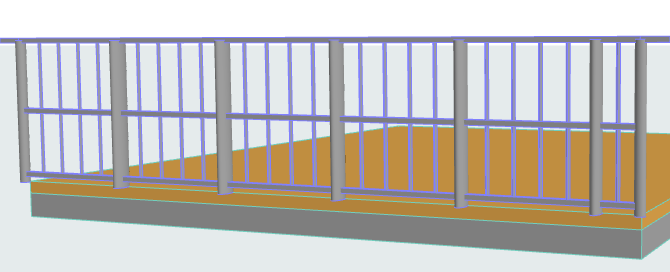

Οριζόντια Ράβδος Τέμνει και Διασπά Κιγκλίδες

Φυσικά, μπορείτε να ορίσετε το άνω/κάτω μέρος της Κιγκλίδας να εκτείνεται έως το άνω/κάτω μέρος του Τμήματος, αντί των Ράβδων.

Σημείωση: Το ύψος Τμήματος ορίζεται στις Ρυθμίσεις Τμήματος. Δείτε: Ύψος Τμήματος και Κατακόρυφη Απόκλιση.
