Πώς θα Εξασφαλίσετε ότι τα Στοιχεία Συγκρούονται, ώστε να έχετε Καθαρότερη Σύνδεση
Χρησιμοποιήστε τις ακόλουθες τεχνικές και δυνατότητες για να εξασφαλίσετε ότι τα στοιχεία σας συγκρούονται όπως πρέπει.
Ορίστε τον Πυρήνα Τοίχου/Πλάκας ως Γραμμή/Επίπεδο Αναφοράς
Τοποθετήστε το επίπεδο αναφοράς Πλάκας στον πυρήνα - άνω.
Τοποθετήστε τη γραμμή αναφοράς Τοίχου κατά μήκος του πυρήνα Τοίχου (εξωτερικό ή εσωτερικό).
Μπορείτε να αναθέσετε το επίπεδο αναφοράς Πλάκας ή τη γραμμή αναφοράς Τοίχου, εκτός από τις έδρες τους, να τρέχουν κατά μήκος του πυρήνα τους.
Με αυτόν τον τρόπο, όταν επεξεργάζεστε τον τοίχο ή την πλάκα (π.χ. προσθέτει στρώσεις ή αλλάζει το πάχος), οι συνδέσεις του πυρήνα τοίχου/πλάκας παραμένουν σταθερές, και οι θέσεις των στοιχείων σε σχέση με τη γραμμή αναφοράς τους παραμένουν αμετάβλητες.
Σύνδεση Στέψης Τοίχου/Υποστυλώματος/Χώρου με πιο Πάνω Όροφο
Μπορείτε να συνδέσετε τη στέψη των Τοίχων, των Υποστυλωμάτων και των Χώρων με έναν όροφο. Χρησιμοποιήστε αυτό το χαρακτηριστικό για να εξασφαλίσετε ότι αυτά τα στοιχεία παραμένουν συνδεδεμένα με τη δομή ή την οροφή πάνω από αυτά, ακόμα και μετά από πιθανή τροποποίηση του ύψους των ορόφων.
Δείτε: Καθορισμός Άνω Σύνδεσης (Στέψη) για Τοίχο, Υποστύλωμα ή Σκάλα.
Προσαρμογή Στοιχείων σε Πλάκες

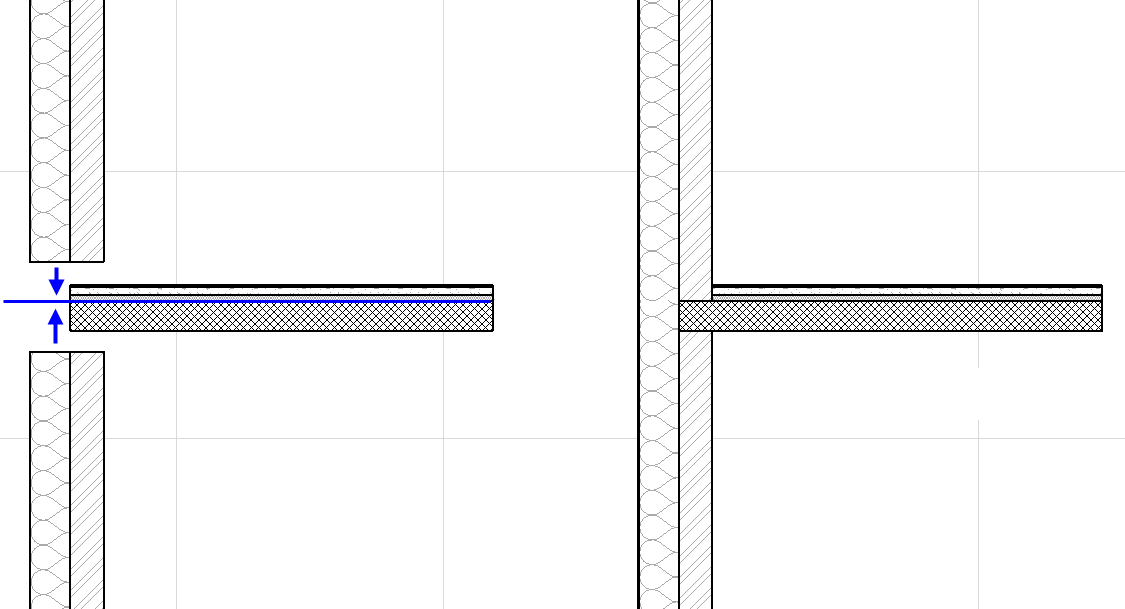

Χρησιμοποιήστε αυτή τη λειτουργία (Επεξεργασία > Αναμόρφωση > Προσαρμογή Στοιχείων σε Πλάκες) για εύκολη προσαρμογή στοιχείων (Τοίχων, Υποστυλωμάτων, ή οριζόντιων Δοκών) σε συγκεκριμένα επίπεδα μίας ή περισσότερων Πλακών που βρίσκονται πάνω και/ή κάτω από αυτά.
Ας υποθέσουμε ότι μεταφέρετε ένα αρχείο παλαιότερης έκδοσης Archicad, στο οποίο οι βάσεις των Τοίχων είναι τοποθετημένες στις άνω επιφάνειες των Πλακών. Από το Archicad 17, οι Τοίχοι μπορούν να εισχωρούν στην Πλάκα έως τον πυρήνα της, κάτι απολύτως επιθυμητό. Για να επιταχύνετε αυτή τη διαδικασία, επιλέξτε πολλούς Τοίχους και στη συνέχεια χρησιμοποιήστε την εντολή Προσαρμογή Στοιχείων σε Πλάκες για να τους επεκτείνετε όλους έως τον πυρήνα της Πλάκας, με ένα μόνον κλικ.
Δείτε: Προσαρμογή Στοιχείων σε Πλάκες.
Οι αλληλοτομίες θα εμφανίζονται "καθαρές", με την προϋπόθεση ότι τα Δομικά Υλικά σας είναι κατάλληλα. Το στοιχείο (ή η στρώση) με Δομικό Υλικό μεγαλύτερης προτεραιότητας, θα "κόψει" εκείνο το στοιχείο (ή την στρώση) που έχει μικρότερη προτεραιότητα.
Σημείωση: Εάν μία Πόρτα ή ένα Παράθυρο είναι συνδεδεμένη(ο) με τη βάση ενός Τοίχου, η εντολή Προσαρμογή Στοιχείων σε Πλάκες θα επανυπολογίσει αυτόματα την απόκλιση για να διατηρήσει τη θέση τοποθέτησης του ανοίγματος.
Αγκύρωση Πόρτας/Παραθύρου σε έναν Όροφο
Όταν τοποθετείτε νέες Πόρτες/Παράθυρα, είναι καλύτερα να τα αγκυρώνετε στον τρέχοντα Όροφο αντί στη βάση του Τοίχου, ώστε να εξασφαλίσετε ότι θα παραμένουν στη θέση τους.
Ωστόσο, εάν η Πόρτα ή το Παράθυρό σας είναι συνδεδεμένη(ο) με τη βάση ενός Τοίχου, η εντολή Προσαρμογή Στοιχείων σε Πλάκες θα επανυπολογίσει αυτόματα την απόκλιση για να διατηρήσει τη θέση τοποθέτησης του ανοίγματος.
Αφήστε τον Κέρσορα να σας Βοηθήσει
Όταν εργάζεστε με σύνθετης δομής στοιχεία, ο κέρσορας μπορεί να έλκεται από κάθε στρώση και κάθε συστατικό σε όλες τις απόψεις μοντέλου. Με αυτόν τον τρόπο μπορείτε εξασφαλίζετε ότι τα στοιχεία ευθυγραμμίζονται σωστά με τον πυρήνα άλλων στοιχείων.
