Υποστυλώματα και Άλλα Στοιχεία

Υποστυλώματα και Τοίχοι

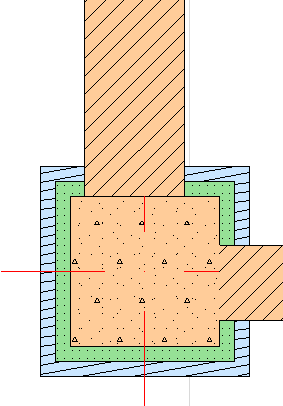

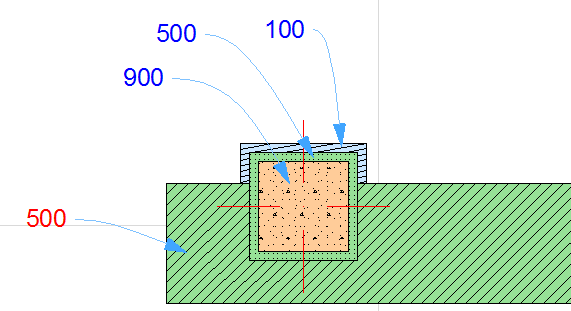

Η εμφάνιση των αλληλοτομιών τους εξαρτάται από την προτεραιότητα αλληλοτομίας των Δομικών Υλικών: υπερισχύει ο μεγαλύτερος αριθμός.

Σημείωση: Κάθε Δομικό Υλικό έχει τη δική του Προτεραιότητα Αλληλοτομίας, η οποία ρυθμίζεται στον διάλογο του Δομικού Υλικού.

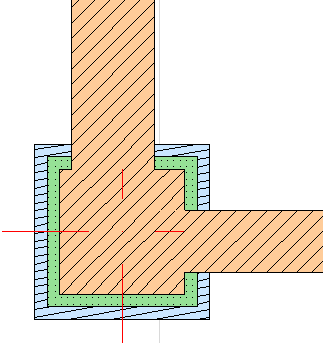

•Όταν συναντώνται δύο ίδια Δομικά Υλικά, η γραμμή διαχωρισμού θα είναι κρυφή.

Δείτε επίσης: Αλληλοτομίες Στοιχείου.

Υποστυλώματα και Σύνθετοι Τοίχοι: Με Περιβολή ή Χωρίς Περιβολή

Χρησιμοποιήστε τα εικονίδια με περιβολή/χωρίς περιβολή από την Παλέτα Πληροφοριών Υποστυλώματος ή τον διάλογο Ρυθμίσεων Υποστυλώματος για να καθορίσετε τον τρόπο συμπεριφοράς του υποστυλώματος σε σχέση με τους σύνθετους τοίχους.

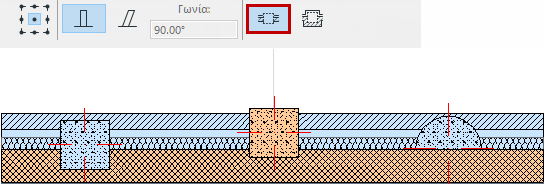

Χωρίς Περιβολή

Υποστυλώματα Χωρίς Περιβολή (ανεξάρτητα) δεν τροποποιούν το σχήμα του Τοίχου - αποκόπτουν ένα μέρος για τους εαυτούς τους, διαπερνώντας όλες τις στρώσεις του Τοίχου.

Η γραμμή διαχωρισμού μεταξύ των στρώσεων του τοίχου και του υποστυλώματος αφαιρείται, εκεί που τα Δομικά Υλικά είναι ίδια.

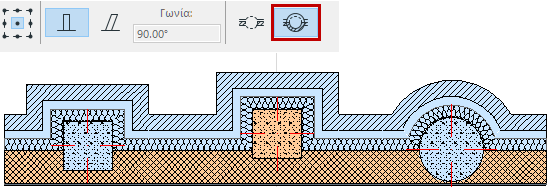

Με Περιβολή

Υποστυλώματα με Περιβολή διαπερνούν τις στρώσεις-πυρήνα των ευθύγραμμων, κατακόρυφων, σύνθετων Τοίχων.

Οι άλλες (όχι πυρήνας) στρώσεις τοίχου περιβάλλουν το υποστύλωμα, προσθέτοντας το πάχος τους στο υποστύλωμα.

•Ο σύνθετος Τοίχος πρέπει να έχει τουλάχιστον μία στρώση πυρήνα και μία στρώση που δεν είναι πυρήνας (στην οποία θα γίνει η περιβολή)

•Το Υποστύλωμα πρέπει να τέμνει τη στρώση(εις) πυρήνα του σύνθετου Τοίχου

Σημείωση: Για σύνθετους Τοίχους, οι στρώσεις πυρήνα ορίζονται στις Επιλογές > Χαρακτηριστικά Στοιχείου > Σύνθετες Δομές.

•Η περιβολή δεν είναι διαθέσιμη για:

–Υποστυλώματα που είναι κεκλιμένα, σύμπλοκα, κωνοειδή, ή πολλών τμημάτων

–Υποστυλώματα των οποίων η επικάλυψη ορίζεται ως “Τελείωμα” (δείτε Δομή Επικάλυψης: Πυρήνας, Τελείωμα, Άλλo)

–Υποστυλώματα που τέμνονται με καμπύλους, κεκλιμένους, ή πολυγωνικούς Τοίχους

–Υποστυλώματα των οποίων ένα Άκρο είναι υπό Γωνία

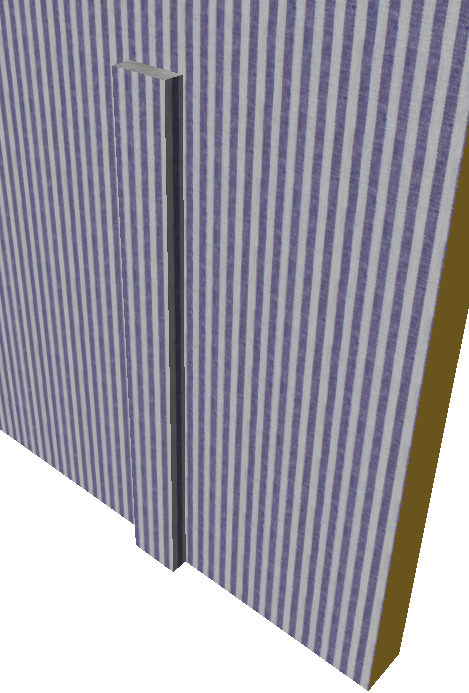

3D εμφάνιση Υποστυλωμάτων με Περιβολή

Στην 3D άποψη, Υποστυλώματα που τοποθετήθηκαν με την Κατασκευαστική Μέθοδο Περιβολής θα κληρονομούν την Επιφάνεια των Τοίχων που συνδέονται, έστω και αν ο τοίχος δεν είναι σύνθετης δομής και αν ακόμα δεν υπάρχουν στρώσεις τοίχου που ορίστηκαν να περιβάλλουν τα Υποστυλώματα.

Τα υποστυλώματα χωρίς περιβολή διατηρούν τις επιφάνειές τους στο 3D.

Σχετικά Θέματα:

Τα Υποστυλώματα μπορούν να περικόπτονται από Στέγες ή Κελύφη.

Δείτε: Περικοπή Στοιχείων από Στέγη ή Κέλυφος.

Μπορείτε να κόψετε ένα Υποστύλωμα από μία Μονοεδρική Στέγη.

Δείτε: Κοπή Στοιχείων από Μονοεδρική Στέγη.

Χρησιμοποιήστε Προσαρμογή Στοιχείων σε Πλάκες για να προσαρμόσετε Υποστυλώματα σε συγκεκριμένα επίπεδα μίας ή περισσότερων Πλακών που βρίσκονται πάνω και/ή κάτω από αυτά.

Δείτε: Προσαρμογή Στοιχείων σε Πλάκες.

Για Υποστυλώματα εντός ενός Χώρου:

Δείτε: Σχέση με Χώρους.
