Αυτόματη Σύνδεση Δοκών με Άλλες Δοκούς
Όταν μία Δοκός τέμνει άλλη Δοκό, το Archicad καθαρίζει αυτόματα τις διασταυρώσεις και τις τύπου T και L συνδέσεις Δοκών, εφόσον το χαρακτηριστικό Επιλογές > Αυτόματη Σύνδεση είναι ενεργό.

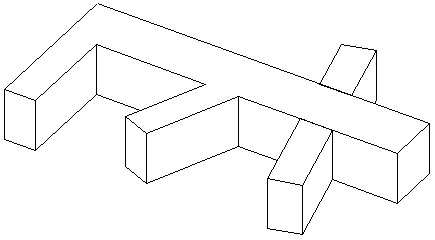

Αν το ένα άκρο της συνδεόμενης Δοκού βρίσκεται εντός του περιγράμματος της άλλης Δοκού, το άκρο της συνδεόμενης Δοκού θα προσαρμοστεί αυτόματα στον άξονα αναφοράς. Η απεικόνισή τους στο 3D θα “καθαριστεί” αντιστοίχως, με την προϋπόθεση ότι οι δοκοί έχουν την ίδια προτεραιότητα αλληλοτομίας.

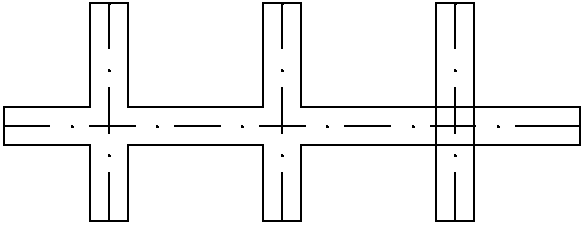

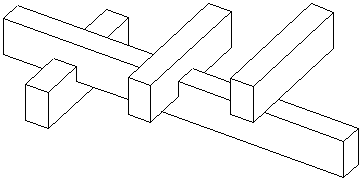

Οι αλληλοτομίες των Δοκών καθαρίζονται ακόμη και στην περίπτωση που οι διασταυρούμενες ή συνδεόμενες Δοκοί τρέχουν σε διαφορετικές στάθμες. Αν υπάρχουν Δοκοί που διέρχονται η μία μέσα από την άλλη χωρίς να τέμνονται οι γραμμές αναφοράς, η σύνδεση θα καθαριστεί σύμφωνα με τις αντίστοιχες προτεραιότητες αλληλοτομίας.
Ράστερ κάλυψης δοκών στην κάτοψη
Δείτε: Χρήση Ριζόχαρτων προς Αποφυγή Αλληλοτομιών.
Οι Δοκοί μπορούν να περικόπτονται από Στέγες ή Κελύφη.
Δείτε: Περικοπή Στοιχείων από Στέγη ή Κέλυφος.
Μπορείτε να κόψετε μία Δοκό από μία Μονοεδρική Στέγη.
Δείτε: Κοπή Στοιχείων από Μονοεδρική Στέγη.
Χρησιμοποιήστε Προσαρμογή Στοιχείων σε Πλάκες για να προσαρμόσετε οριζόντιες Δοκούς σε συγκεκριμένα επίπεδα μίας ή περισσότερων Πλακών που βρίσκονται πάνω και/ή κάτω από αυτά.
Δείτε: Προσαρμογή Στοιχείων σε Πλάκες.
Πληροφορίες για τον τρόπο που λειτουργούν οι αλληλοτομίες (συνδέσεις) μεταξύ των κατασκευαστικών στοιχείων:
Δείτε: Αλληλοτομίες Στοιχείου.
