Επιλέξτε τη Μονοεδρική ή Πολυεδρική μέθοδο κατασκευής για να δημιουργήσετε ένα στοιχείο Στέγης.
Όπως και σε άλλα κατασκευαστικά στοιχεία, η θεμελιώδης δομή μίας Στέγης πηγάζει από το Δομικό Υλικό της, που ορίστηκε στις Ρυθμίσεις του Εργαλείου Στέγη.
Η Πολυεδρική Στέγη είναι ένα μεμονωμένο στοιχείο, παρά τις πολλές της έδρες. Όταν επεξεργάζεστε μία από τις έδρες της, οι υπόλοιπες έδρες της προσαρμόζονται αυτομάτως στη νέα γεωμετρία. Μπορείτε να τροποποιήσετε ξεχωριστά κάθε έδρα, αλλάζοντας την κλίση ή την επιφάνειά της. Μία Πολυεδρική Στέγη μπορεί να έχει περισσότερα από ένα επίπεδα, όμως μία τέτοια Στέγη παραμένει πάντα ένα στοιχείο στο Archicad, ακόμα και μετά την επεξεργασία των συστατικών της.
Μία Πολυεδρική Στέγη μπορεί να διασπαστεί σε Μονοεδρικές Στέγες: επιλέξτε την Πολυεδρική Στέγη και χρησιμοποιήστε την εντολή Επεξεργασία > Αναμόρφωση > Ανάλυση σε Μονοεδρικές Στέγες ή Σχεδίαση > Πρόσθετα Στέγης > Ανάλυση σε Μονοεδρικές Στέγες.
Σύνδεση Στεγών με Άλλα Στοιχεία
Πληροφορίες για τον τρόπο που λειτουργούν οι αλληλοτομίες (συνδέσεις) μεταξύ των κατασκευαστικών στοιχείων, συμπεριλαμβανομένων των Στεγών:
Δείτε: Αλληλοτομίες Στοιχείου και Συγχώνευση Στοιχείων: Στέγες, Κελύφη, Μορφές.
Οι Στέγες στο Archicad (μαζί με τα Κελύφη) μπορούν να λειτουργούν ως στοιχεία περικοπών: οι εντολές Σύνδεσης σας επιτρέπουν να χρησιμοποιείτε Στέγες για περικοπή άλλων κατασκευαστικών στοιχείων, και στη συνέχεια να παραμένουν συνδεδεμένες με αυτά τα στοιχεία, έστω και αν τα επεξεργαστείτε αργότερα.
Οι εντολές Σύνδεσης επιτρέπουν την περικοπή αρκετών ξεχωριστών μεταξύ τους στοιχείων Στέγης, συνδυαζόμενων σε μία πιο σύμπλοκη δομή.
Δείτε: Περικοπή Στοιχείων από Στέγη ή Κέλυφος.
Άξονας Περιστροφής
Η στάθμη της στέγης μετριέται από τη στάθμη του άξονα περιστροφής ή του πολυγώνου αξόνων, μία οριζόντια γραμμή που δεν εκτυπώνεται και την οποία σχεδιάζετε όταν δημιουργείτε τη στέγη. Ο άξονας περιστροφής ή το πολύγωνο αξόνων μίας Στέγης μπορεί να τροποποιηθεί γραφικά ώστε να αλλάξει η γεωμετρία της Στέγης. Η λειτουργία αυτή είναι ιδιαιτέρως ισχυρή με τις Πολυεδρικές Στέγες.
Στο 3D παράθυρο, οι άξονες περιστροφής εμφανίζονται με ένα συγκεκριμένο χρώμα, ώστε να είναι ευκολότερη η επεξεργασία. Μπορείτε να αλλάξετε αυτό το χρώμα χρησιμοποιώντας τη ρύθμιση “Γραμμές Αναφοράς στο 3D” στο Επιλογές > Περιβάλλον Εργασίας > Επιλογή και Πληροφορίες Στοιχείου.
Στις περισσότερες περιπτώσεις θα θέλετε ο άξονας περιστροφής της στέγης να συμπίπτει με τη γραμμή αναφοράς κάποιου τοίχου ή με την ακμή μίας πλάκας.
Σημείωση: Μπορείτε να κρύψετε όλους τους άξονες περιστροφής στην Κάτοψη, απενεργοποιώντας την επιλογή Άξονες Στροφής Στεγών από το Άποψη > Επιλογές Άποψης στην Οθόνη.
Η στάθμη του Άξονα Περιστροφής φαίνεται στην παλέτα πληροφοριών της στέγης.
Είναι η ίδια τιμή με την Απόκλιση Άξονα Περιστροφής Στέγης από Αρχικό Όροφο, των Ρυθμίσεων Στέγης.
Κλίση Στέγης
Η μέτρηση της Κλίσης Στέγης γίνεται από τον άξονα περιστροφής.
Η τιμή της εμφανίζεται και στην Παλέτα Πληροφοριών.
Δείτε επίσης: Τροποποίηση της Κλίσης Στέγης.
Χρησιμοποιήστε τις Ρυθμίσεις Στέγης για να καθορίσετε τις παραμέτρους της στέγης σας.
Χρησιμοποιήστε τον διάλογο Επίπεδο Τομής για Κάτοψη, σε συνδυασμό με τις προτιμήσεις προβολής στοιχείου, για να προσδιορίσετε τα τμήματα της τοποθετημένης στέγης που πρέπει να εμφανίζονται.
Δείτε: Επίπεδο Τομής για Κάτοψη (Γενική Ρύθμιση).
Για τις Στέγες, η εξ ορισμού επιλογή Εμφάνισης στην Κάτοψη είναι η “Προβαλλόμενα με Υπερκείμενα”.
Περισσότερες πληροφορίες για την εμφάνιση των Στεγών στην Κάτοψη, δείτε: Εμφάνιση Στοιχείου σε Κάτοψη και Τομή.
Στο Archicad 15 και μετά, όλες οι Στέγες απεικονίζονται στην Κάτοψη ως μία αληθινή 3D προβολή, εμφανίζοντας όλα τα ορατά περιγράμματα, συμπεριλαμβανομένων π.χ., των ακμών της οπής μίας κεκλιμένης έδρας στέγης, όπως φαίνεται παρακάτω.
Εάν θέλετε να εμφανίζετε τις Μονοεδρικές Στέγες με την εμφάνιση που είχαν στο Archicad 14 και παλαιότερο - δηλαδή τη Συμβολική μέθοδο, μόνο με την άνω επιφάνειά της - μπορείτε να το πετύχετε μέσα από μία Προτίμηση Μελέτης: πηγαίνετε στο Επιλογές > Προτιμήσεις Μελέτης > Κληροδοτημένο και επιλέξτε τη “Συμβολική” μέθοδο εμφάνισης. Αυτό επηρεάζει τις Μονοεδρικές Στέγες καθώς και τους Φεγγίτες που περιέχουν.
|
|
|
|

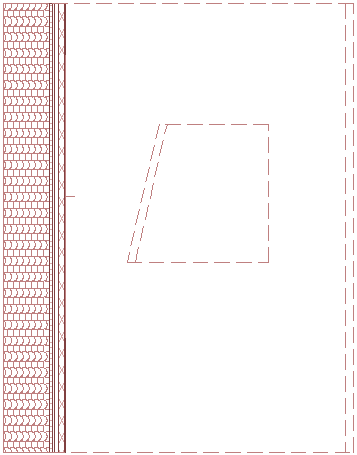

Όλα τα Ορατά Ίχνη |

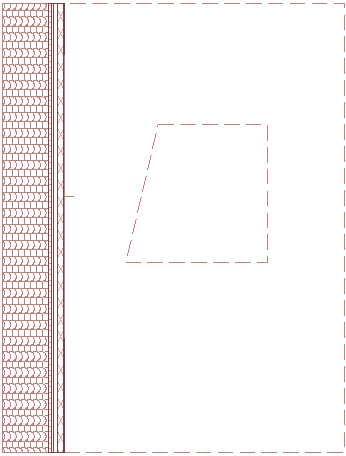

Μόνον Άνω Επιφάνεια |
Έλξη Νέων Στοιχείων από μία Στέγη
Χρησιμοποιήστε τη Βαρύτητα για να τοποθετήσετε στοιχεία τύπου Τοίχος, Υποστύλωμα, Δοκός και Αντικείμενο σε σχέση με τη στάθμη μίας Στέγης.
Δείτε: Βαρύτητα.
Σχεδίαση ενός Τοίχου Σύνθετης Δομής
Μπορείτε να εφαρμόσετε ή να διαμορφώσετε μία σύνθετη δομή για μία Στέγη.
Για περισσότερες πληροφορίες, δείτε: Σύνθετες Δομές.
Θυμηθείτε ότι οι ρυθμίσεις Μερικής Εμφάνισης Δομής του μοντέλου επηρεάζουν την εμφάνιση των Στεγών σύνθετης δομής.
Δείτε: Μερική Εμφάνιση Δομής.

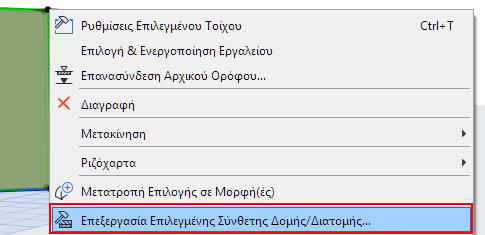

Μπορείτε να επεξεργαστείτε μία επιλεγμένη σύνθετη δομή, πηγαίνοντας στις ρυθμίσεις της από το θεματικό μενού της:
Εάν η Στέγη έχει σύνθετη δομή, τότε το πάχος της Στέγης καθορίστηκε στο Επιλογές > Χαρακτηριστικά Στοιχείου > Σύνθετες Δομές και είναι ίσο με το συνολικό πάχος των στρώσεων.
Για μία σύνθετη Στέγη, η “άνω” επιφάνεια είναι η πρώτη στρώση της λίστας της δομής, στις Ρυθμίσεις Σύνθετης Δομής.
