Δημιουργία ενός Σ-Άποψης Τομής
Σημείωση: Η διαδικασία δημιουργίας είναι ίδια για τις Όψεις.

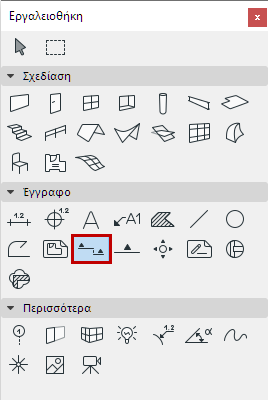

1.Ενεργοποιήστε το εργαλείο Τομή.
2.Στην Παλέτα Πληροφοριών ή στις Προκαθορισμένες Ρυθμίσεις Τομής, βεβαιωθείτε ότι είναι επιλεγμένο το “Δημιουργία νέου σ-άποψης τομής”.
3.Επιλέξτε μία μέθοδο (Απλή ή Τμηματική) από την Παλέτα Πληροφοριών και σχεδιάστε μία γραμμή Τομής στην Κάτοψη.
•Απλή: Κάντε δύο κλικ για να ορίσετε την αρχή και το τέλος της γραμμής.
•Τμηματική: Κάντε τόσα κλικ, όσα χρειάζονται για να καθοριστούν τα τμήματα της γραμμής Τομής. Κάντε διπλό-κλικ, προκειμένου να ολοκληρώσετε τη σχεδίαση της γραμμής.
Εμφανίζεται ο δείκτης με μορφή Μάτι.
4.Με τον κέρσορα Μάτι, κάντε κλικ σε μία από τις δύο πλευρές της γραμμής για να ορίσετε τον προσανατολισμό της Τομής. Εάν στις Ρυθμίσεις του Εργαλείου Τομή έχετε επιλέξει “Περιορισμένο” οριζόντιο εύρος, το σημείο που θα κάνετε κλικ καθορίζει και το όριο της Τομής.
5.Το πηγαίο Σημάδι νέας Τομής τοποθετείται αυτόματα, μόλις ολοκληρωθεί η γραμμή τομής. Όταν τοποθετείτε μία Τομή με περιορισμένο οριζόντιο εύρος, η τοποθέτηση της γραμμής ορίου γίνεται αυτόματα.
6.Δημιουργείται ένα νέο σ-άποψης Τομής και εμφανίζεται στον Χάρτη Μελέτης του Πλοηγού.
Όριο Απομακρυσμένων Στοιχείων
Τσεκάρετε το κουτάκι ΕΞΑΣΘΕΝΙΣΗ ΑΠΟΜΑΚΡΥΣΜΕΝΩΝ ΣΤΟΙΧΕΙΩΝ στις Ρυθμίσεις Τομής (Πάνελ Απεικόνιση Μοντέλου) για να δημιουργήσετε μία προαιρετική “απομακρυσμένη” περιοχή του σ-άποψης της Τομής, με δικά της χρώματα/εφφέ. Το όριο Απομακρυσμένων Στοιχείων εμφανίζεται σαν μέρος της Τομής σας, και είναι επεξεργάσιμο.
Δείτε: Απεικόνιση Μοντέλου (Απόψεις Τύπου-Τομή).
