Εμφάνιση Διανυσματικών Ράστερ σε απόψεις μελέτης
Τα Διανυσματικά Ράστερ χρησιμοποιούν ένα μοτίβο διαγράμμισης και μπορούν να χρησιμοποιηθούν για αναπαράσταση των επιφανειών τεμνομένων ή κάλυψης των άνω επιφανειών (ράστερ κάλυψης) των κατασκευαστικών στοιχείων. Μπορείτε επίσης να αναθέτετε Διανυσματικά Ράστερ σε Επιφάνειες.
Στην Κάτοψη
Τα στοιχεία θα δείχνουν τη διαγράμμιση ενός διανυσματικού ράστερ στην Κάτοψη, μόνον εάν έχετε ενεργοποιήσει το Άποψη > Επιλογές Εμφάνισης στην Οθόνη > Πραγματική Εμφάνιση Ράστερ. Διαφορετικά, το ράστερ θα εμφανίζεται στην οθόνη με το bitmap "πρόσωπό" του.
Στο 3D Παράθυρο
Τα κατασκευαστικά στοιχεία εμφανίζονται στο 3D Παράθυρο, χρησιμοποιώντας την Επιφάνεια που τους ανατέθηκε μέσω του Δομικού Υλικού τους. Αυτές οι Επιφάνειες μπορούν να αντικατασταθούν σε επίπεδο στοιχείου, χρησιμοποιώντας το πάνελ Μοντέλο των Ρυθμίσεων του στοιχείου.

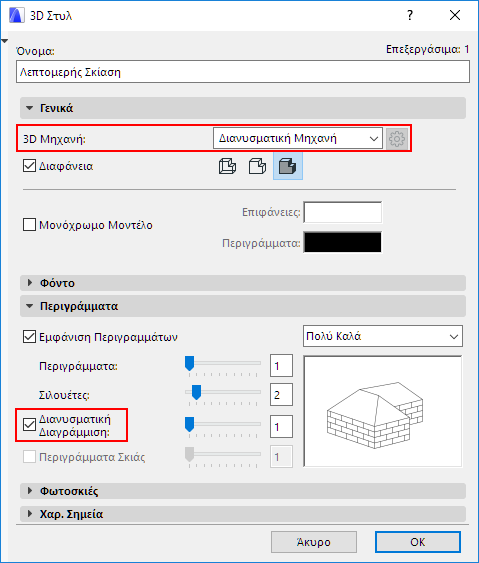

Εάν αυτές οι Επιφάνειες περιλαμβάνουν μία Διανυσματική Διαγράμμιση, αυτή η διαγράμμιση θα είναι ορατή στο 3D Παράθυρο μόνον εάν στις Ρυθμίσεις 3D Παραθύρου έχετε γυρίσει τον διακόπτη Διανυσματικό 3D Ράστερ στο “ΝΑΙ” στο 3D Στυλ, και μόνον όταν χρησιμοποιείτε την Διανυσματική 3D Μηχανή.
Δείτε επίσης: Ράστερ Κάλυψης Επιφάνειας (Βασική Μηχανή).
Στα Παράθυρα Τομή/Όψη/ΕΟψη και 3D Έγγραφο
Τα παράθυρα Τομή/Όψη/ΕΟψη και 3D Έγγραφο θα εμφανίζουν διανυσματική διαγράμμιση, μόνον εάν έχετε τσεκάρει το κουτάκι Επιφάνεια - Προσκήνιο Ράστερ Κάλυψης στο πάνελ Απεικόνιση Μοντέλου του διαλόγου Ρυθμίσεων.
Για περισσότερες πληροφορίες, δείτε: Απεικόνιση Μοντέλου (Απόψεις Τύπου-Τομή) και το 3D Έγγραφο - Πάνελ Απεικόνιση Μοντέλου.
Οι ρυθμίσεις διανυσματικής διαγράμμισης δεν έχουν καμία επίδραση στις απόψεις φωτορεαλισμού.
