Τα ΤΕΜΑΧΙΑ Διασύνδεσης σας επιτρέπουν να εισάγετε τα περιεχόμενα εξωτερικών αρχείων (πηγές) στην τρέχουσα ανοικτή Μελέτη (υποδοχέας).

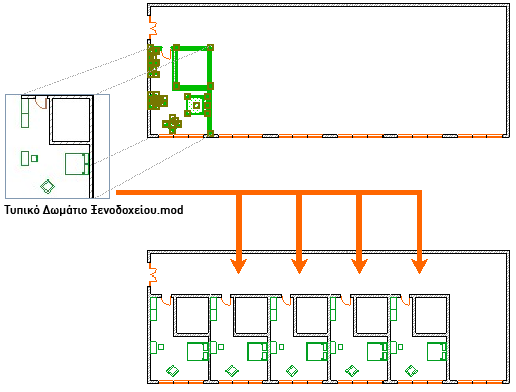

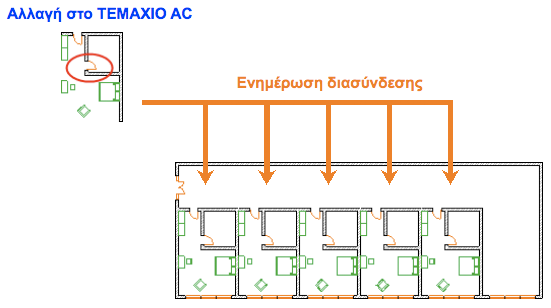

Τα ΤΕΜΑΧΙΑ Διασύνδεσης χρησιμοποιούνται για τις επαναλαμβανόμενες δομές των κτηρίων όπως στα ξενοδοχεία ή στα γραφεία με ένα μεγάλο αριθμό ίδιων δωματίων: εάν τα δωμάτια είναι τοποθετημένα σαν ένα αρχείο διασυνδεδεμένου ΤΕΜΑΧΙΟΥ, μπορείτε να τροποποιήσετε όλα τα δωμάτια με ένα βήμα, ενημερώνοντας απλά το πηγαίο αρχείο του ΤΕΜΑΧΙΟΥ Διασύνδεσης. Επιπλέον, οι ίδιες κατασκευές μπορούν να χρησιμοποιούνται σε περισσότερες από μία μελέτες.
Κατά την ενημέρωση ενός ΤΕΜΑΧΙΟΥ Διασύνδεσης, έχετε την επιλογή να ανοίξετε το παράθυρο Σύγκριση Μοντέλου, το οποίο σας βοηθά να οπτικοποιήσετε, τι ακριβώς έχει αλλάξει ως αποτέλεσμα της ενημέρωσης.
Δείτε: Σύγκριση Μοντέλων Archicad Πριν και Μετά την Ενημέρωση Διασύνδεσης.
Ποια αρχεία μπορείτε να τοποθετήσετε ως ΤΕΜΑΧΙΑ
Τύποι αρχείων Archicad:
•Solo Μελέτη (.pln)
•ένα αρχείο τύπου ΤΕΜΑΧΙΟ (MOD)
•μία TW Μελέτη από έναν BIMcloud (της ίδιας έκδοσης Archicad με εκείνη της μελέτης υποδοχής)
•Archicad 2D Στοιχεία (.2dl)
Άλλοι τύποι αρχείων που μπορούν να τοποθετηθούν ως ΤΕΜΑΧΙΑ:
•ένα IFC αρχείο
•ένα αρχείο Rhino (.3dm)
•ένα αρχείο RVT
Χαρακτηριστικά ΤΕΜΑΧΙΩΝ Διασύνδεσης
•Τα ΤΕΜΑΧΙΑ αποθηκεύονται στη μελέτη υποδοχής. Ακόμα και εάν το Πηγαίο αρχείο δεν είναι διαθέσιμο τη δεδομένη στιγμή, το ΤΕΜΑΧΙΟ εξακολουθεί να είναι παρόν και ορατό. Ωστόσο, το ΤΕΜΑΧΙΟ δεν μπορεί να ενημερώνεται για όσο διάστημα το αναφερόμενο πηγαίο αρχείο δεν είναι διαθέσιμο.
•Οι παράμετροι τοποθέτησης (π.χ. προσανατολισμός, Κεντρικό Ριζόχαρτο, Επιλογή Σχεδίασης) κάθε Διασύνδεσης μπορούν να διαφέρουν ακόμα και εάν αναφέρονται στην ίδια πηγή ΤΕΜΑΧΙΟΥ.
•Η τοποθετημένη Διασύνδεση μπορεί να τροποποιηθεί μόνο ως μία οντότητα. Τα στοιχεία της δεν μπορούν να τροποποιηθούν για όσο διάστημα παραμένουν μέρος μίας Διασύνδεσης.
•Τα στοιχεία που ανήκουν σε μία επιλεγμένη Διασύνδεση, στα χαρακτηριστικά τους σημεία έχουν για σημάδια κενά τετράγωνα. Αν έχουν επιλεγεί ταυτόχρονα περισσότερα από ένα ΤΕΜΑΧΙΑ, τότε οι κουκκίδες επιλογής τους θα έχουν διαφορετικά χρώματα, προκειμένου να μπορείτε να τα ξεχωρίσετε μεταξύ τους.
•Μπορείτε να χρησιμοποιήσετε την εντολή Εύρεση και Επιλογή για να βρείτε στοιχεία ΤΕΜΑΧΙΟΥ Διασύνδεσης.
Χαρακτηριστικά ΤΕΜΑΧΙΩΝ Διασύνδεσης
Για ΤΕΜΑΧΙΑ που βασίζονται στο Archicad:
•Εάν τα στοιχεία του ΤΕΜΑΧΙΟΥ Διασύνδεσης χρησιμοποιούν χαρακτηριστικά που έχουν ίδιο όνομα με τα χαρακτηριστικά της Μελέτης Υποδοχής, θα εφαρμοστούν τα χαρακτηριστικά της Μελέτης Υποδοχής.
•Εάν στον Υποδοχέα δεν υπάρχουν χαρακτηριστικά με αυτό το όνομα, θα προστεθούν νέα χαρακτηριστικά στη Μελέτη Υποδοχής.
•Όταν ένα χαρακτηριστικό είναι μέρος του αρχείου υποδοχής, αυτό το χαρακτηριστικό δεν θα ενημερώνεται από οποιεσδήποτε τροποποιήσεις χαρακτηριστικού στο πηγαίο αρχείο.
•Χαρακτηριστικά που εισάγονται με ΤΕΜΑΧΙΑ Διασύνδεσης δεν θα αφαιρούνται όταν διαγράφονται Διασυνδέσεις ή ΤΕΜΑΧΙΑ.
Δείτε: Κεντρικό Ρ/χαρτο για περισσότερες πληροφορίες περί των ριζόχαρτων ΤΕΜΑΧΙΟΥ Διασύνδεσης.
Σημείωση: Οι ανωτέρω πληροφορίες ισχύουν μόνο για ΤΕΜΑΧΙΑ που βασίζονται στο Archicad.
–Η διαχείριση των χαρακτηριστικών του IFC ΤΕΜΑΧΙΟΥ γίνεται σύμφωνα με το αρχείο υποδείγματος του Μεταφραστή Εισαγωγής που χρησιμοποιήθηκε για την τοποθέτηση της IFC διασύνδεσης. Δείτε: Διασύνδεση IFC Αρχείου.
–Τα χαρακτηριστικά του βασισμένου στο Rhino ΤΕΜΑΧΙΟΥ Διασύνδεσης (ρυθμίσεις ριζόχαρτου και επιφάνειας) ρυθμίζονται στις Επιλογές Εισαγωγής, κατά την επιλογή του ΤΕΜΑΧΙΟΥ. Δείτε: Επιλογές Εισαγωγής για 3D Μοντέλο Rhino
Στοιχεία Βιβλιοθήκης σε ΤΕΜΑΧΙΑ Διασύνδεσης
Σημείωση: Ισχύει μόνο για ΤΕΜΑΧΙΑ που βασίζονται στο Archicad. Για τον χειρισμό των εισαγόμενων (διασυνδεδεμένων) IFC στοιχείων βιβλιοθήκης, δείτε Θέση Στοιχείων Βιβλιοθήκης.
•Συνδεδεμένα Στοιχεία ΒΘΗΚΗΣ: Η τοποθέτηση ενός ΤΕΜΑΧΙΟΥ Διασύνδεσης δεν εισάγει κανένα από τα στοιχεία ΒΘΗΚΗΣ που είναι συνδεδεμένα σε αυτό. Βεβαιωθείτε ότι τα Στοιχεία ΒΘΗΚΗΣ που χρησιμοποιούνται από την πηγή είναι διαθέσιμα και στη μελέτης υποδοχής, κάνοντας ένα από τα εξής:
–Χρησιμοποιήστε τις ίδιες Βιβλιοθήκες στην πηγή και στη μελέτη υποδοχής (host)
–Προσθέστε τις Βιβλιοθήκες της πηγής στις Βιβλιοθήκες του αρχείου υποδοχής

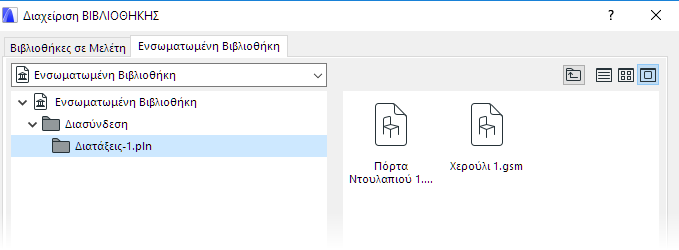

•Ενσωματωμένα Στοιχεία ΒΘΗΚΗΣ: Η τοποθέτηση ενός ΤΕΜΑΧΙΟΥ Διασύνδεσης προσθέτει ολόκληρη την Ενσωματωμένη Βιβλιοθήκη του πηγαίου αρχείου στην Ενσωματωμένη Βιβλιοθήκη του αρχείου υποδοχής. Η νέα Ενσωματωμένη Βιβλιοθήκη που προστέθηκε, εμφανίζεται στη Διαχείριση ΒΙΒΛΙΟΘΗΚΗΣ, μέσα στον αυτόματα δημιουργημένο φάκελο “Διασύνδεση” της Ενσωματωμένης Βιβλιοθήκη σας. Σε αυτό το ντοσιέ/φάκελο, κάθε πηγαίο αρχείο διασύνδεσης παρουσιάζεται ξεχωριστά, μαζί με όλα τα ενσωματωμένα τους αντικείμενα. Αυτά τα αντικείμενα θα ενημερωθούν στη μελέτη υποδοχής, εφόσον είναι ενημερωμένα στην πηγαία μελέτη.
Σημαντικό: Δεν συστήνεται η τοποθέτηση οποιουδήποτε από αυτά τα αντικείμενα στη μελέτη σας ξεχωριστά. Αυτά τα αντικείμενα θα διαγραφούν από την Ενσωματωμένη Βιβλιοθήκη, εάν το ΤΕΜΑΧΙΟ Διασύνδεσης διαγραφεί από τη μελέτη ή εάν διαγραφούν όλες οι τοποθετημένες περιπτώσεις του ΤΕΜΑΧΙΟΥ. Θα παρατηρήσετε αυτές τις διαγραφές όταν ανοίξετε πάλι το αρχείο υποδοχής.
Επιλογές Σχεδίασης στα ΤΕΜΑΧΙΑ Διασύνδεσης
Δείτε: Διασυνδέσεις και Επιλογές Σχεδίασης.
Ιδιότητες και Ταξινομήσεις σε ΤΕΜΑΧΙΑ Διασύνδεσης
