Τα 1D Μέλη δημιουργούνται στο κέντρο βάρους του πυρήνα του στοιχείου
Τα 2D Μέλη δημιουργούνται κατά μήκος του κέντρου του επιπέδου του πυρήνα του στοιχείου.
Οποιαδήποτε απόκλιση της θέσης Μέλους από αυτήν την προεπιλογή ονομάζεται “Εκκεντρότητα”.
Οι τιμές Εκκεντρότητας δεν επηρεάζουν το Φυσικό Μοντέλο, αλλά είναι σημαντικές για το Δομικό Αναλυτικό Μοντέλο.
Ρύθμιση Εκκεντρότητας (Γραφικά)
1.Επιλέξτε το Μέλος.
2.Ενεργοποιήστε την εντολή Εκκεντρότητα από την μικροΠαλέτα. (Δεν απαιτείται ή δεν είναι διαθέσιμο για 1D Μέλη εάν το Φυσικό Μοντέλο δεν είναι προς το παρόν ορατό).

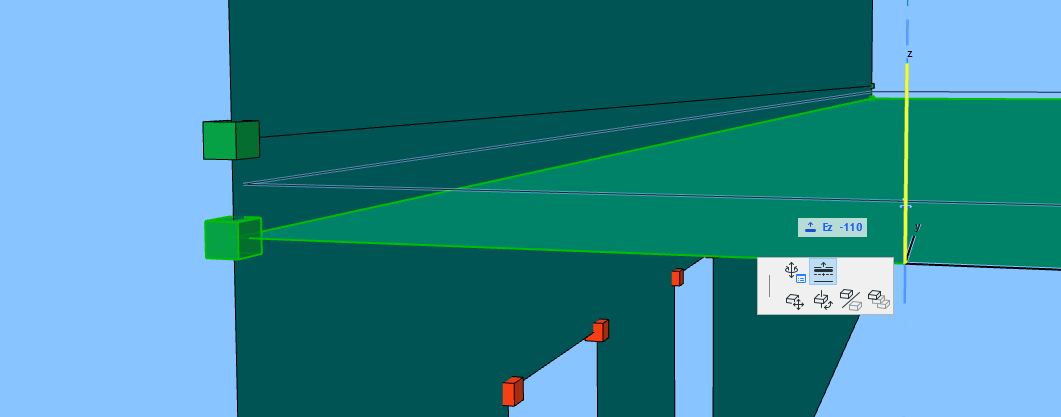

3.Σύρετε το Μέλος στη νέα του θέση (εισάγετε τιμές στον Ιχνηλάτη, κατά περίπτωση).
Σημειώσεις:
–Για 2D Μέλη, η Εκκεντρότητα/Απόκλιση πραγματοποιείται κάθετα στο επίπεδο Μέλους (ανεξάρτητα από τυχόν προσαρμοσμένες γωνίες ακμής).
–Για οποιοδήποτε επιλεγμένο Μέλος, η τιμή εκκεντρότητας εμφανίζεται στο Ταμπελάκι Στοιχείου (καθώς και στις Ρυθμίσεις και στην Παλέτα Πληροφοριών).
–Μόλις σύρετε ένα Μέλος από την αρχική του θέση, οι καθολικοί Κανόνες Προσαρμογής δεν ισχύουν πλέον για αυτό. Το κουτάκι “Απόκλιση” στον διάλογο Ρυθμίσεών του δεν είναι πλέον τσεκαρισμένο. Για να εφαρμόσετε ξανά τους καθολικούς Κανόνες Προσαρμογής, μεταβείτε στο διάλογο Ρυθμίσεών του και τσεκάρετε ξανά το κουτάκι Απόκλιση.
Δείτε: Να επιτρέπονται τροποποιήσεις βάσει Κανόνων - 1D Μέλος ή Να επιτρέπονται τροποποιήσεις βάσει Κανόνων - 2D Μέλος.
Ρύθμιση Εκκεντρότητας (Ρυθμίσεις Στοιχείου)
1.Επιλέξτε το 1D ή 2D Μέλος.

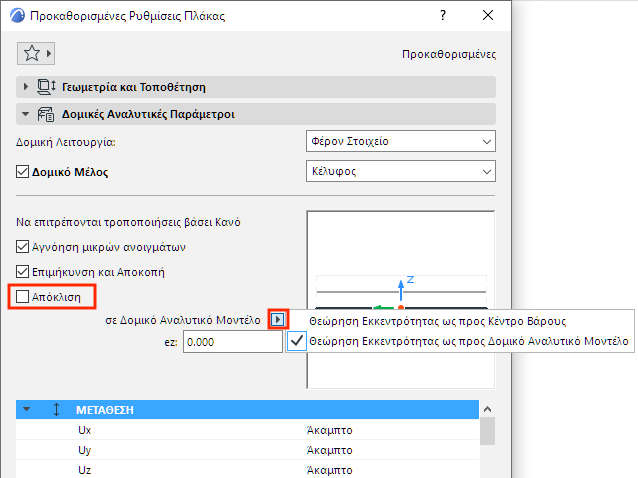

2.Ανοίξτε τον διάλογο Ρυθμίσεων (πάνελ Δομικές Αναλυτικές Παράμετροι).
3.Απενεργοποιήστε την επιλογή Απόκλιση, για να ενεργοποιήσετε την επεξεργασία. (Ατσεκάριστο κουτάκι σημαίνει ότι οι καθολικοί Κανόνες Προσαρμογής δεν εφαρμόζονται σε αυτό το στοιχείο και το ρυθμίζετε χειροκίνητα.)
4.Διαλέξτε μία μέθοδο μέτρησης της Εκκεντρότητας:
–σε σχέση με το Κέντρο Βάρους του στοιχείου ή
–σε σχέση με το Δομικό Αναλυτικό Μοντέλο του στοιχείου
Οι δύο προσεγγίσεις έχουν το ίδιο αποτέλεσμα, αλλά οι τιμές καθορίζονται χρησιμοποιώντας αντίθετα πρόσημα.
5.Ορίστε τις τιμές εκκεντρότητας κάνοντας ένα από τα ακόλουθα:
–Κάντε κλικ στο παράθυρο προεπισκόπησης για να εισαγάγετε τη νέα θέση σε οποιαδήποτε κορυφή του περικλείοντος πλαισίου
–Εισαγάγετε τιμές απόκλισης χειροκίνητα
Πολλαπλές Τιμές Εκκεντρότητας των Εισαγόμενων Στοιχείων
Η έκδοση 1.0.6 της Διάταξης Δομικής Ανάλυσης (SAF) ή μεταγενέστερη, μπορεί να χειριστεί ποικίλες και πολλαπλές τιμές εκκεντρότητας σε κάθε άκρο του 1D Μέλους.
Το Archicad δεν υποστηρίζει πολλαπλές τιμές εκκεντρότητας σε κάθε άκρο. Όταν εισάγετε ένα τέτοιο μοντέλο, το Archicad μετατρέπει τα εισερχόμενα στοιχεία, αναθέτοντάς τους μία μέση τιμή εκκεντρότητας, ανάλογα με την περίπτωση.
Σε αυτές τις περιπτώσεις, μία προειδοποίηση σας ενημερώνει για τη μετατροπή.
