1D Μέλη (Υποστύλωμα και Δοκός)

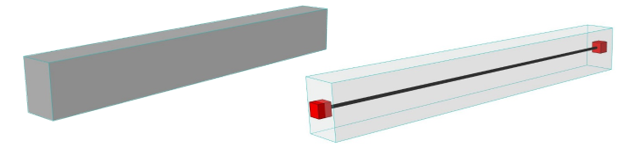

Οι Δοκοί και τα Υποστυλώματα αντιπροσωπεύονται στο Δομικό Αναλυτικό Μοντέλο ως 1D Μέλη. Έχουν δύο κόμβους (κόμβοι αρχής και πέρατος) και μία γραμμή άξονα που συνδέει τους κόμβους.

Το 1D Μέλος δημιουργείται εξ ορισμού στο κέντρο βάρους του πυρήνα του στοιχείου (ή του συστατικού πυρήνας).

Προσαρμόστε το χρώμα 1D Μέλους στο Αναπαράσταση Δομικού Αναλυτικού Μοντέλου (Προτιμήσεις).

Το αναλυτικό Μέλος δεν εκτείνεται έξω από το φυσικό σώμα, εκτός εάν έχει προσαρμοστεί.

Ποιες Δοκοί και ποια Υποστυλώματα είναι 1D Μέλη του Δομικού Αναλυτικού Μοντέλου;

Τα Υποστυλώματα και οι Δοκοί θα δημιουργήσουν ένα 1D Μέλος στο Δομικό Αναλυτικό Μοντέλο εάν πληρούν τις εξής προϋποθέσεις:

•Φέρον στοιχείο

•Περιέχει έναν πυρήνα

•Το κουτάκι “Δομικό Μέλος” είναι τσεκαρισμένο στις Ρυθμίσεις Στοιχείου

•Υποστηρίζεται η γεωμετρία (δείτε τον παρακάτω πίνακα)

Ρυθμίσεις Εργαλείου για 1D Μέλη

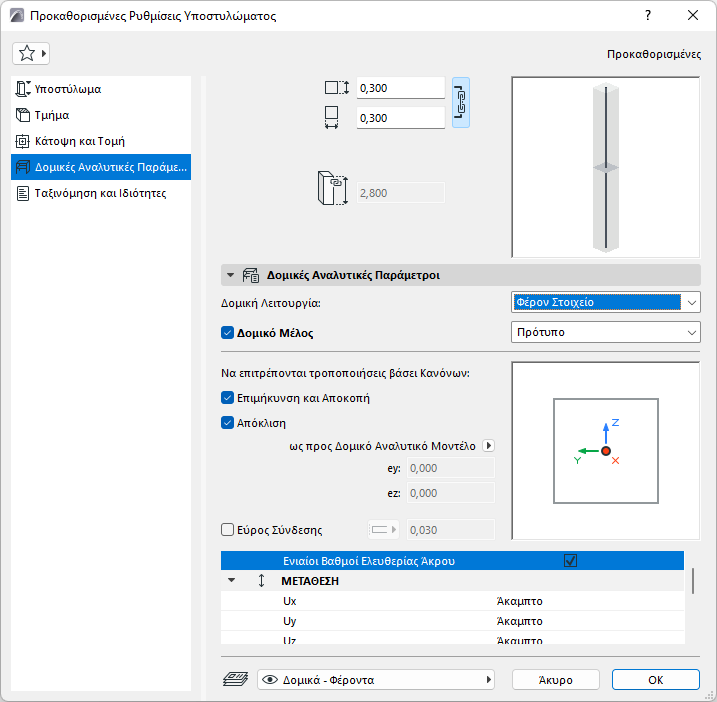

Χρησιμοποιήστε το Πάνελ Δομικές Αναλυτικές Παράμετροι των Ρυθμίσεων Υποστυλώματος ή Δοκού.

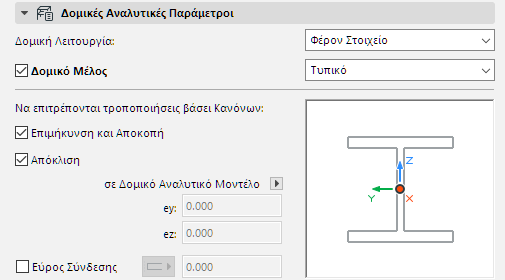

Δομική Λειτουργία - Ενεργοποίηση Φέρουσας Λειτουργίας

Ορίστε τη Δομική Λειτουργία σε Φέρουσα.

Αυτός είναι ο ίδιος έλεγχος, με την ίδια τιμή, όπως στον έλεγχο Δομικής Λειτουργίας που βρίσκεται στο πάνελ Ταξινόμηση και Ιδιότητες.

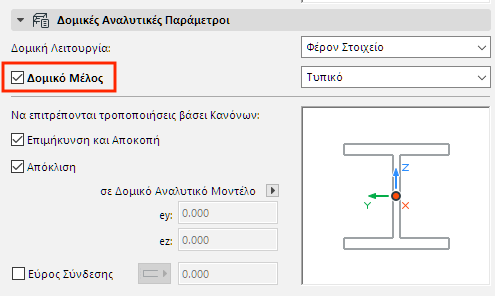

Δομικό Μέλος - Ενεργοποίηση για Δομικό Αναλυτικό Μοντέλο

Αυτό το κουτάκι είναι ενεργό εξ ορισμού: συμπεριλαμβάνει αυτό το στοιχείο στο Δομικό Αναλυτικό Μοντέλο ως ένα 1D Μέλος.

Απενεργοποιήστε το εάν το στοιχείο ΔΕΝ πρέπει να περιλαμβάνεται στο Δομικό Αναλυτικό Μοντέλο.

Σημειώσεις:

–Διατίθεται μόνο εάν η Δομική Λειτουργία είναι ρυθμισμένη σε Φέρουσα.

–Εάν το στοιχείο είναι σύνθετης δομής ή Σύμπλοκης Διατομής, πρέπει να περιλαμβάνει τουλάχιστον μία στρώση/συστατικό Πυρήνα για να είναι μέρος του Δομικού Αναλυτικού Μοντέλου.

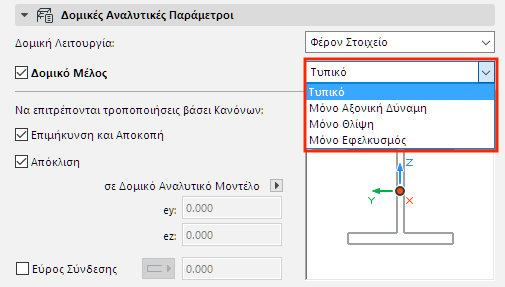

1D Μέλος - Ορισμός Δομικής Συμπεριφοράς

Αυτή η ρύθμιση Δομικής Συμπεριφοράς καθορίζει τη συμπεριφορά του Μέλους σε ένα πρόγραμμα δομικής ανάλυσης που βασίζεται στη Μέθοδο Πεπερασμένων Στοιχείων (FEM): συγκεκριμένα, ποιους τύπους δυνάμεων έχει σχεδιαστεί να φέρει αυτό το στοιχείο.

Διαλέξτε μία επιλογή για να ορίσετε τη δομική συμπεριφορά του Μέλους:

•Τυπικό (προεπιλογή) - Το στοιχείο μπορεί να μεταφέρει όλες τις δυνάμεις, όπως αξονικές και διατμητικές δυνάμεις.

•Μόνο Αξονική Δύναμη

•Μόνο Θλίψη

•Μόνο Εφελκυσμός

Οι διαθέσιμοι ορισμοί είναι σταθεροί και δεν μπορούν να προσαρμοστούν.

Η ρύθμιση Δομικής Συμπεριφοράς δεν επηρεάζει το Φυσικό Μοντέλο.

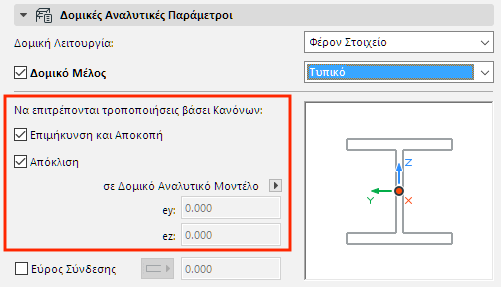

Να επιτρέπονται τροποποιήσεις βάσει Κανόνων - 1D Μέλος

Ενεργοποιήστε αυτά τα πλαίσια για να εφαρμόσετε τους αντίστοιχους Κανόνες Προσαρμογής που ορίζονται στον διάλογο Κανόνες Δημιουργίας Δομικού Αναλυτικού Μοντέλου.

Εξ ορισμού, τα κουτάκια Επιμήκυνση και Αποκοπή και Απόκλιση είναι τσεκαρισμένα: οι προσαρμογές Επιμήκυνση, Αποκοπή και Απόκλιση που ορίζονται στον διάλογο Κανόνες Δημιουργίας επηρεάζουν αυτό το 1D Μέλος.

Εάν ένας Κανόνας Προσαρμογής χρησιμοποιεί τον Προσαρμογέα “Έλξη”, θα εφαρμοστεί σε αυτό το στοιχείο μόνο εάν είναι τσεκαρισμένα και τα δύο κουτάκια.

Δείτε: Κανόνες Δημιουργίας Δομικού Αναλυτικού Μοντέλου.

Για να εξαιρέσετε αυτό το 1D Μέλος από τους κανόνες αυτόματης προσαρμογής, μη τσεκάρετε το κουτάκι(ια). Οι αντίστοιχοι Κανόνες Προσαρμογής δεν εφαρμόζονται σε αυτό το στοιχείο.

Εάν χρειαστεί, μπορείτε να ορίσετε μία ειδική απόκλιση για αυτό το στοιχείο (δείτε παρακάτω).

Ειδική απόκλιση

Εάν το κουτάκι Απόκλιση δεν είναι τσεκαρισμένο:

Επαναπροσδιορίστε την εκκεντρότητα αυτού του στοιχείου, είτε γραφικά είτε εισάγοντας μία τιμή.

Δείτε: Εκκεντρότητα.

Εύρος Σύνδεσης

Για Δοκούς και Υποστυλώματα: Αυτή η επιλογή επεκτείνει "εικονικά" το μήκος του πυρήνα του 1D Μέλους κατά μήκος του άξονά του.

Ο σκοπός της επέκτασης του πυρήνα είναι να επιτρέψει στη Δοκό ή στο Υποστύλωμα να επιτύχουν σύνδεση του πυρήνα τους με άλλα στοιχεία, εάν δεν υπάρχει μία τέτοια σύνδεση πυρήνα. Ως αποτέλεσμα αυτής της εικονικής επέκτασης, οι Κανόνες Προσαρμογής (που απαιτούν συνδέσεις πυρήνων) μπορούν να τεθούν σε ισχύ.

Για λεπτομέρειες, δείτε: Εύρος Σύνδεσης (Επέκταση Πυρήνα για Ενεργοποίηση Σύνδεσης).

Μετάθεση και Περιστροφή

Δείτε: Βαθμοί Ελευθερίας Άκρου/Ακμής.
