Ανάγνωση της Αξιολόγησης Ενεργειακής Απόδοσης - PDF Έκθεση

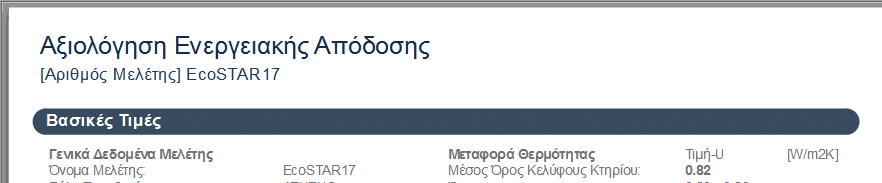

Η PDF Κεφαλίδα εμφανίζει ειδικές πληροφορίες της μελέτης, όπως ορίστηκαν στον διάλογο Ρυθμίσεις Υποσέλιδου / Κεφαλίδας.

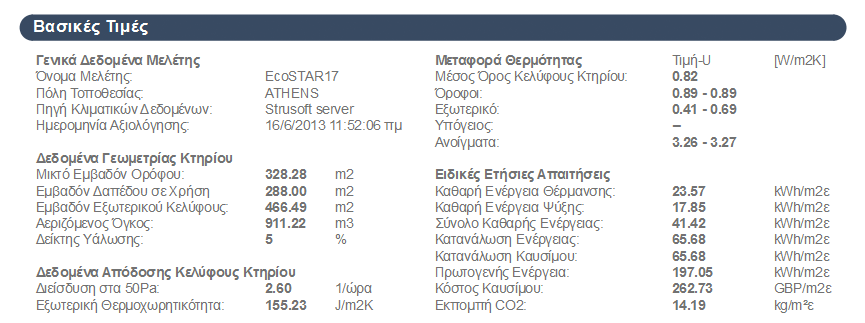

Βασικές Τιμές
Η ενότητα Βασικές Τιμές της PDF Έκθεσης Αξιολόγησης εμφανίζει τα πιο σημαντικά δεδομένα της μελέτης.
Κάτω από τα Γενικά Δεδομένα Μελέτης εμφανίζονται βασικές πληροφορίες, όπως Τόπος και Προφίλ Λειτουργίας, που ορίστηκαν από τον χρήστη (see Ανάθεση και Εισαγωγή Πρόσθετων Δεδομένων). Εμφανίζεται επίσης και η ημερομηνία αξιολόγησης.
Το κεφάλαιο Γεωμετρία Κτηρίου περιέχει αποτελέσματα της ανάλυσης γεωμετρίας μοντέλου όπως εμβαδά, όγκοι και λόγος (δείκτης) υάλωσης.
Δείτε: Αυτόματη Ανάλυση Γεωμετρίας Μοντέλου και Ιδιότητας Υλικού στην Ενεργειακή Αξιολόγηση.
Η ενότητα Δεδομένα Απόδοσης Κελύφους Κτηρίου εμφανίζει τη συνολική Διαρροή Αέρα σε αλλαγή αέρα ανά ώρα (καλείται επίσης σχέση εναλλαγής αέρα - ο αριθμός των αλλαγών εσωτερικού όγκου αέρα που συμβαίνει ανά ώρα, σε 1/ώρα). Η εξωτερική θερμοχωρητικότητα (μετράει την ικανότητα των δομών του κτηρίου να αποθηκεύουν θερμότητα έναντι των αλλαγών της θερμοκρασίας του αέρα στο εξωτερικό) είναι επίσης ένα σημαντικό μέτρο της απόδοσης του κελύφους του κτηρίου.
Επίσης, στην ενότητα Βασικές Τιμές, παρουσιάζονται οι ελάχιστες και οι μέγιστες τιμές των υπολογισμένων συντελεστών θερμοπερατότητας ολόκληρου του κτηρίου, για κάθε ομάδα Δομής κτηρίου και για τα ανοίγματα του κελύφους του κτηρίου.
Κάτω από τις Ειδικές ετήσιες απαιτήσεις παρουσιάζεται λίστα με τα σπουδαιότερα δεδομένα ενεργειακής απόδοσης (καθαρή απαίτηση και δεδομένα μικτής κατανάλωσης), προβαλλόμενα ανά μονάδα εμβαδού του κτηρίου, καθιστώντας δυνατή τη σύγκριση μελετών διαφορετικού μεγέθους.

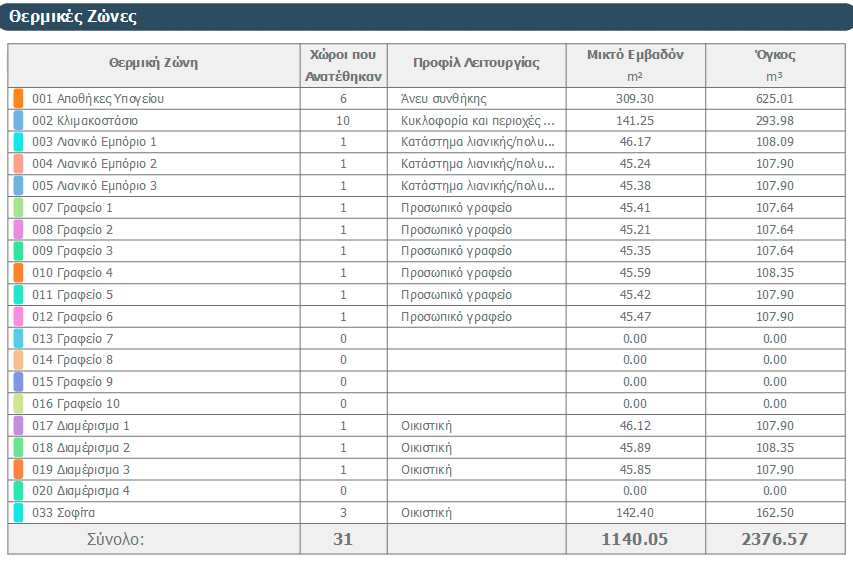

Θερμικές Ζώνες
Ο πίνακας σε αυτό το κεφάλαιο αναφέρεται στις Θερμικές Ζώνες με τα δεδομένα γεωμετρίας και τα Προφίλ Λειτουργίας τους.

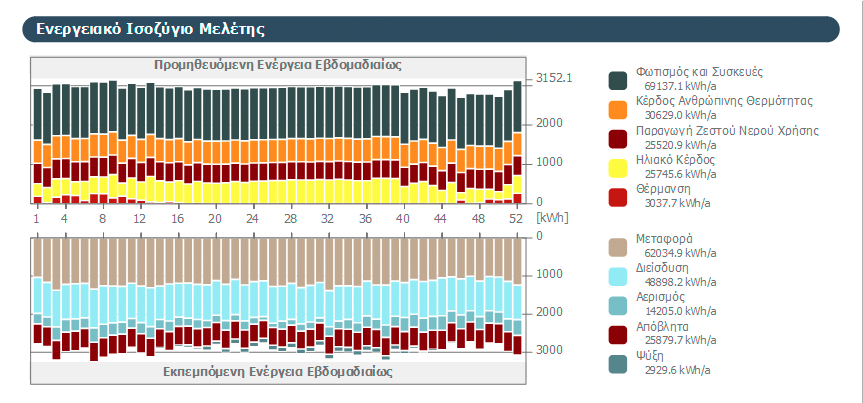

Ραβδωτό Διάγραμμα Μηνιαίου Ενεργειακού Ισοζυγίου
Το διάγραμμα Μηνιαίου Ενεργειακού Ισοζυγίου είναι μία γραφική απεικόνιση της ποσότητας εκπομπής ενέργειας (κάτω μέρος του διαγράμματος), καθώς και της προμήθειας ενέργειας του κτηρίου: η ποσότητα ενέργειας που απορροφά από το περιβάλλον και οι δικές του εσωτερικές πηγές θερμότητας (άνω μέρος του διαγράμματος), μηνιαίως ή εβδομαδιαίως (ανάλογα με τις Ρυθμίσεις Κεφαλαίου της Έκθεσης Αξιολόγησης Ενεργειακής Απόδοσης).
Σύμφωνα με την εξίσωση ενεργειακού ισοζυγίου - που είναι θεμελιώδης για την φυσική του κτηρίου - οι μπάρες Εκπεμπόμενης ενέργειας και Παρεχόμενης ενέργειας πρέπει να είναι ίσες κάθε μήνα. Ο κατακόρυφος άξονας του διαγράμματος εμφανίζει την κλίμακα ενέργειας. Κατά μήκος του οριζόντιου άξονα, εμφανίζονται οι δώδεκα μήνες του έτους.
Το Ραβδωτό Διάγραμμα Μηνιαίου Ενεργειακού Ισοζυγίου δείχνει τα συγκεντρωτικά αποτελέσματα των ωριαίων υπολογισμών του ενεργειακού ισοζυγίου που εκτελεί η Μηχανή Υπολογισμού VIPCore.
Τύποι Παρεχόμενης και Εκπεμπόμενης Ενέργειας
Στα δεξιά του διαγράμματος Μηνιαίου Ενεργειακού Ισοζυγίου, υπάρχει λίστα των ροών ενέργειας που αναφέρονται στις ράβδους του διαγράμματος. Ο αριθμός και ο τύπος αυτών των συστατικών του ενεργειακού ισοζυγίου που εμφανίζονται σε μία συγκεκριμένη Έκθεση Ενεργειακής Αξιολόγησης, εξαρτώνται από τις ρυθμίσεις του αξιολογούμενου κτηρίου στον διάλογο Συστήματα Κτηρίου. Οι ποσότητες της συνολικής ετήσιας ροής ενέργειας εμφανίζονται σε kWh/a.

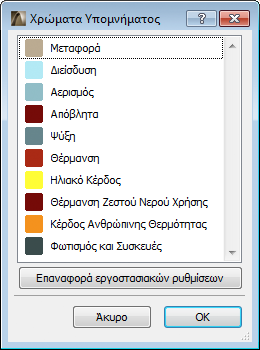

Ο παρακάτω πίνακας περιέχει όλους τους τύπους παρεχόμενης και εκπεμπόμενης ενέργειας με το προκαθορισμένο χρώμα που εμφανίζονται στο ραβδόγραμμα Ενεργειακού Ισοζυγίου.
Αυτές οι κατηγορίες παρεχόμενης και εκπεμπόμενης ενέργειας, εκτός του ότι χρησιμοποιούνται για να βλέπετε το ενεργειακό ισοζύγιο, παρέχουν και πρόσθετες πληροφορίες για τα ΜΗΥ Συστήματα (ψύξη, θέρμανση, τύπος αερισμού) και τις λύσεις πράσινης ενέργειας της αξιολογούμενης μελέτης.
Η αριστερή στήλη δείχνει τις ροές ενέργειας που εμφανίζονται στην πλευρά της Εκπεμπόμενης ενέργειας του ραβδωτού διαγράμματος ενεργειακού ισοζυγίου, ενώ στη δεξιά στήλη αναφέρονται οι τύποι Παρεχόμενης ενέργειας. Η μεσαία στήλη περιέχει ροές ενέργειας που εμφανίζονται είτε ως εκπεμπόμενες, είτε ως παρεχόμενες, ανάλογα με την συγκεκριμένη κατάσταση.
Στον παραπάνω πίνακα, οι ροές ενέργειας που πλαισιώνονται με συνεχή γραμμή χρειάζονται μία ή περισσότερες Πηγές Ενέργειας.
Δείτε: Πηγή Ενέργειας.
Κατανάλωση Ενέργειας ανά Σκοπούμενη Χρήση
Αυτό το τμήμα της Έκθεσης Αξιολόγησης περιέχει δύο πίνακες και αρκετά διαγράμματα.
Η αριστερή στήλη του πίνακα περιέχει τις Σκοπούμενες χρήσεις της ενέργειας, καθώς και την χρησιμοποιούμενη χρωματική τους κωδικοποίηση στο διάγραμμα πίτας. Η στήλη Ποσότητα απαριθμεί το μέγεθος [π.χ. kWh/a], ενώ η στήλη Κόστος δείχνει την τιμή [νόμισμα/a] της ενέργειας που καταναλώνεται για κάθε σκοπούμενη χρήση σε ένα έτος. Δίπλα στην κατανομή της Πρωτογενούς Ενέργειας, η δεξιά στήλη του πίνακα δείχνει το αποτύπωμα άνθρακα για κάθε μία από τις αναφερόμενες σκοπούμενες χρήσεις της ενέργειας.
Τα διαγράμματα Κατανομής ανά Σκοπούμενη Χρήση, εμφανίζουν γραφικά την ποσοστιαία κατανομή
•των ποσοτήτων Ενέργειας
•Πρωτογενής ενέργεια
•του Κόστους
•του αποτυπώματος Άνθρακα
που σχετίζονται με κάθε σκοπούμενη χρήση της ενέργειας.
Το ραβδόγραμμα Ποσότητες Ενέργειας Χρήσης ανά Πρωτογενή Χρήση βοηθά τους χρήστες να συγκρίνουν το μέγεθος της κατανάλωσης ενέργειας με την κατανάλωση πρωτογενούς ενέργειας.
Είναι δυνατή η εμφάνιση του διαγράμματος Κατανάλωση Ενέργειας σε διάταξη είτε ραβδογράμματος, είτε πίτας.
Δείτε: Ρυθμίσεις Κεφαλαίου Έκθεσης.
Πρωτογενής Ενέργεια
Η τιμή-μέγεθος της πρωτογενούς ενέργειας είναι ο 'κοινός παρονομαστής' της κατανάλωσης των διαφόρων τύπων πηγών ενέργειας, κατά τον προσδιορισμό της συνολικής ενεργειακής κατανάλωσης του κτιρίου. Δεν δείχνει μόνο την καθαρή κατανάλωση της πηγής ενέργειας, αλλά ενσωματώνει και την ενέργεια που απαιτείται για την παρασκευή, τη μεταφορά και την επεξεργασία της πρώτης ύλης της πηγή ενέργειας, καθώς και την μεταφορά της στον τόπο χρήσης της. Η ελαχιστοποίηση των απαιτήσεων της ειδικής πρωτογενούς ενέργειας βελτιώνει σε μεγάλο βαθμό τη συνολική απόδοση του κτηρίου της μελέτης.
Οι παράγοντες πρωτογενούς ενέργειας που ανατέθηκαν στις πηγές ενέργειας διαφέρουν, αναλόγως του τόπου του κτηρίου.
Δείτε: Ρυθμίσεις Τόπου.
Χρησιμοποιήστε τον διάλογο Παράγοντες Πηγών Ενέργειας για να εισάγετε τα δεδομένα της συγκεκριμένης περιοχής, εάν είναι διαθέσιμα, ή να αξιολογήσετε τη μελέτη, χρησιμοποιώντας τις προκαθορισμένες αναθέσεις (με βάση το πρότυπο DINV-18599).

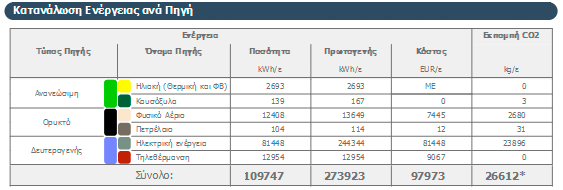

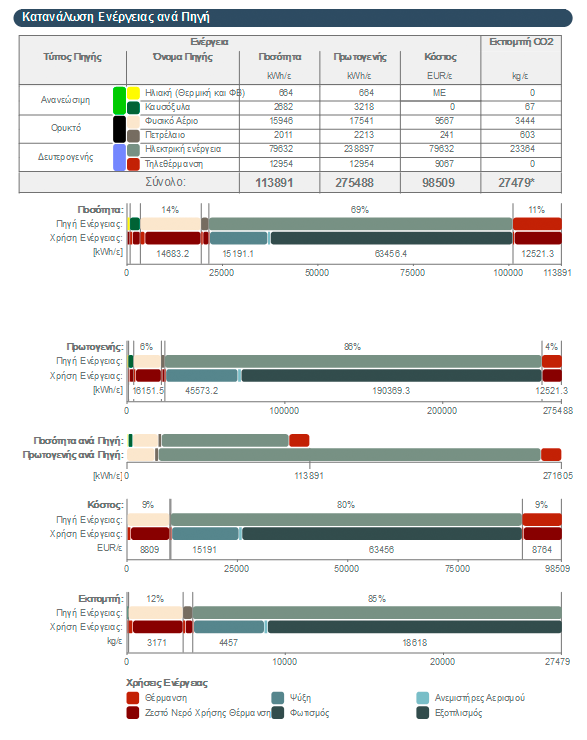

Κατανάλωση Ενέργειας ανά Πηγή
Αυτό το τμήμα της Αναφοράς Αξιολόγησης περιέχει έναν πίνακα και αρκετά διαγράμματα.
Η αριστερή στήλη του πίνακα περιέχει το ποσοστό των πηγών ενέργειας ανά τύπο (Ανανεώσιμη, Ορυκτό και Δευτερογενής) και όνομα, καθώς και την χρησιμοποιούμενη χρωματική τους κωδικοποίηση στο διάγραμμα πίτας. Η στήλη Ποσότητα απαριθμεί το μέγεθος [π.χ. kWh/a], ενώ η στήλη Κόστος δείχνει την τιμή [νόμισμα/a] κάθε πηγής ενέργειας που καταναλώνεται σε ένα έτος.
Η δεξιά στήλη του πίνακα δείχνει το αποτύπωμα άνθρακα για κάθε μία από τις αναφερόμενες πηγές ενέργειας.

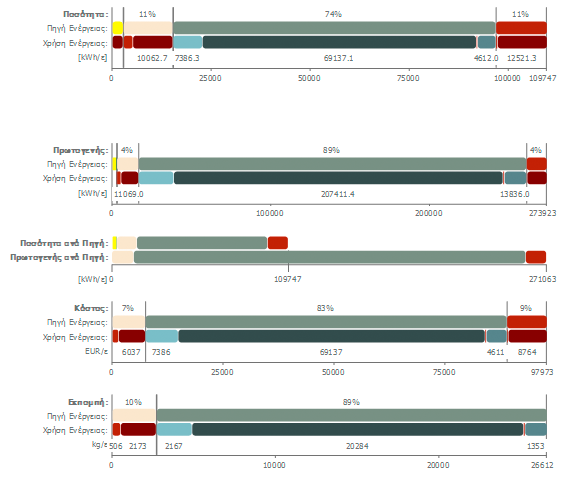

Τα διαγράμματα Κατανομής ανά Πηγή, εμφανίζουν γραφικά την ποσοστιαία κατανομή
•των ποσοτήτων Ενέργειας
•Πρωτογενής ενέργεια
•του Κόστους
•του αποτυπώματος Άνθρακα
των χρησιμοποιούμενων πηγών ενέργειας.
Το ραβδόγραμμα Ποσότητες Ενέργειας Χρήσης ανά Πρωτογενή Πηγή βοηθά τους χρήστες να συγκρίνουν το μέγεθος της κατανάλωσης ενέργειας με την κατανάλωση πρωτογενούς ενέργειας.
Είναι δυνατή η εμφάνιση του διαγράμματος Κατανάλωση Ενέργειας σε διάταξη είτε ραβδογράμματος, είτε πίτας.
Δείτε: Ρυθμίσεις Κεφαλαίου Έκθεσης.

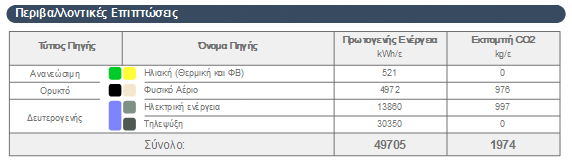

Περιβαλλοντικές Επιπτώσεις
Αυτό το κεφάλαιο συνοψίζει τις περιβαλλοντικές επιπτώσεις της λειτουργίας του κτηρίου, εμφανίζοντας το Αποτύπωμα Άνθρακα και την Πρωτογενή Ενέργεια, σύμφωνα με τις Πηγές Ενέργειας.
