Πλοήγηση στον IFC Διαχειριστή Μελέτης: Πραγματική Δομή

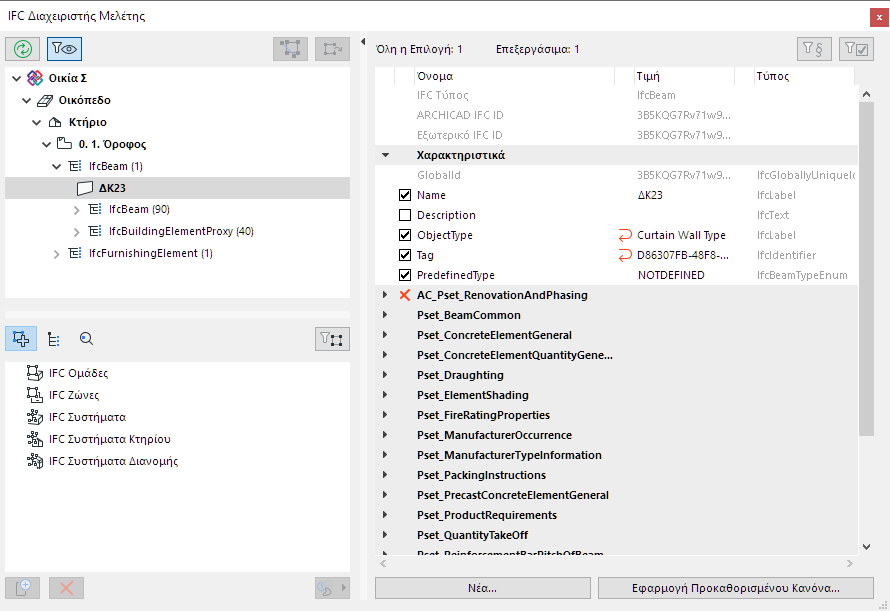

Η δομή δένδρου (στην άνω αριστερή πλευρά του IFC Διαχειριστή Μελέτης) εμφανίζει την ιεραρχία του IFC μοντέλου και παραθέτει τις IFC Οντότητες της τρέχουσας μελέτης, σύμφωνα με την ταξινόμησή τους “IFC Τύπος”.
Δείτε: Ιεραρχία IFC Μοντέλου.
Archicad Στοιχεία στην IFC Δομή Ορόφου
Στο Archicad, όλα τα στοιχεία και τα αντικείμενα είναι συνδεδεμένα με τον αρχικό τους όροφο. Επομένως, εξ ορισμού, τα στοιχεία παρατίθενται στην ιεραρχία IFC μοντέλου υπό το IfcBuildingStorey που αντιστοιχεί στον Αρχικό τους Όροφο.

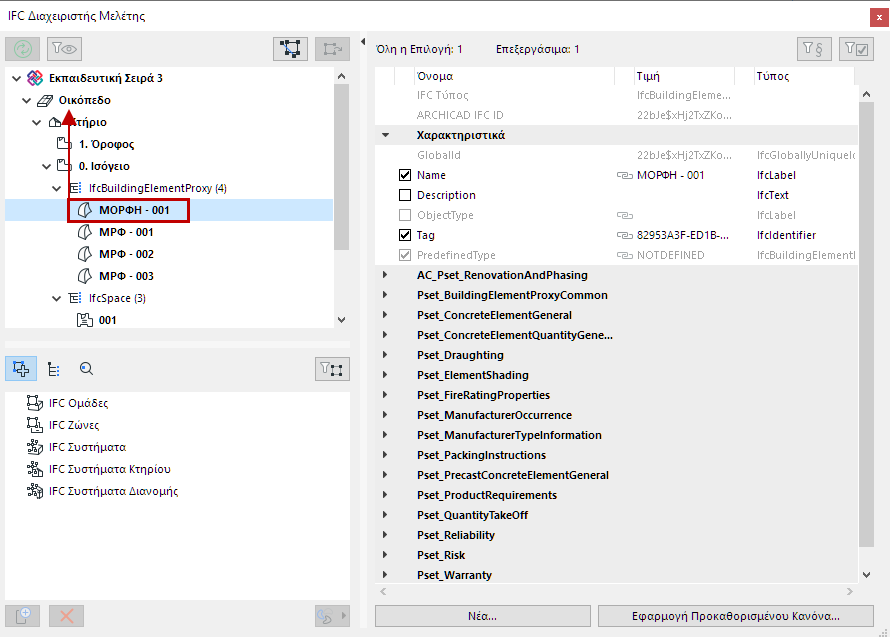

Μπορείτε να διακόψετε αυτήν τη Σύνδεση (με το IfcBuildingStorey) σύροντας το στοιχείο από τη θέση του στο IfcBuildingStorey, μέσα στο IfcSite. Για παράδειγμα, ένα γειτονικό κτήριο, μοντελοποιημένο με μία Μορφή, μπορεί να τοποθετηθεί στον φάκελο Οικόπεδο.
Μπορείτε επίσης να τοποθετείτε στοιχεία μέσα στο Κτήριο (όπως ένα στοιχείο που λογικά είναι άμεσα συνδεδεμένο περισσότερο με ένα κτήριο παρά με έναν όροφο).
Για να επιστρέψετε το στοιχείο στην αυτόματη ταξινόμηση IfcBuildingStorey (που αντιστοιχεί στον αρχικό του όροφο), σύρετέ το εκτός του IFC Διαχειριστή Μελέτης.
Φιλτράρισμα Δεδομένων που Εμφανίζονται στην Ιεραρχία

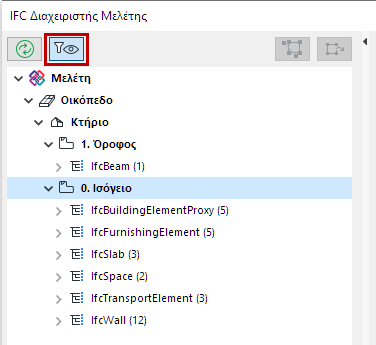

Πατήστε Λίστα μόνον ορατών στοιχείων μοντέλου για να περιορίσετε το δέντρο σε εκείνα τα στοιχεία που είναι ορατά στην τρέχουσα άποψη μοντέλου του Archicad.
Συγχρονισμός Δεδομένων Διαχειριστή Μελέτης με Μοντέλο

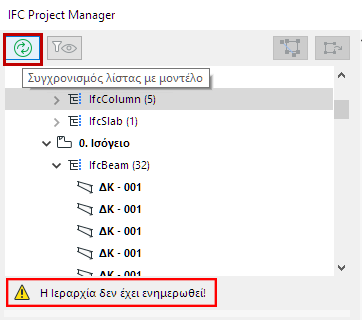

Όταν κάποια στοιχεία δημιουργήθηκαν ή διεγράφησαν στο Archicad μοντέλο, αυτές οι αλλαγές δεν καταχωρούνται αυτομάτως στην ιεραρχία. Εάν χρειάζεται ανανέωση εμφανίζεται ένα μήνυμα: “Η Ιεραρχία δεν έχει ενημερωθεί!” Κάντε κλικ στο κουμπί “Συγχρονισμός” για να την ανανεώσετε.
Εύρεση Επιλεγμένων Στοιχείων Μοντέλου στην Ιεραρχία. Εύρεση Επιλεγμένων Στοιχείων Ιεραρχίας στο Μοντέλο

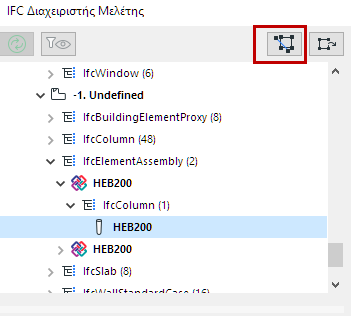

•Για να βρείτε και να επιλέξετε IFC Οντότητες της ιεραρχίας του μοντέλου Archicad, επιλέξτε τις στην ιεραρχία και πατήστε Εμφάνιση επιλεγμένων λίστας στο μοντέλο. Το πρόγραμμα εμφανίζει και επιλέγει τα στοιχεία στο ενεργό παράθυρο (μόνο Κάτοψη ή 3D άποψη).

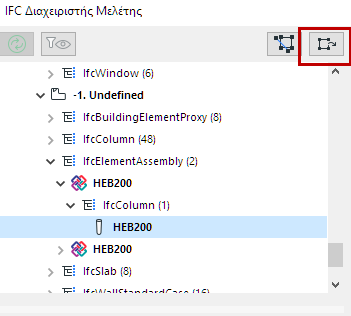

•Για να βρείτε και να επιλέξετε στοιχεία μοντέλου Archicad στην ιεραρχία, επιλέξτε τα στην Κάτοψη ή το 3D παράθυρο, και πατήστε Εμφάνιση επιλεγμένων μοντέλου στη λίστα.
Εύρεση Στοιχείων Ιεραρχίας ανά IFC Ταυτότητα
Ένας ελεγκτής μοντέλου IFC μπορεί να σας ειδοποιήσει για σφάλματα μοντελοποίησης. Μπορείτε να εντοπίσετε τέτοια στοιχεία στον IFC Διαχειριστή Μελέτης, βάσει της IFC ταυτότητάς τους:
•Archicad IFC ID (το χαρακτηριστικό Globalid IFC που ανατίθεται αυτόματα από το Archicad σε κάθε στοιχείο)
•Εξωτερικό IFC ID (το χαρακτηριστικό Globalid IFC που ανατίθεται σε κάθε IFC στοιχείο που εισάγεται στο Archicad)

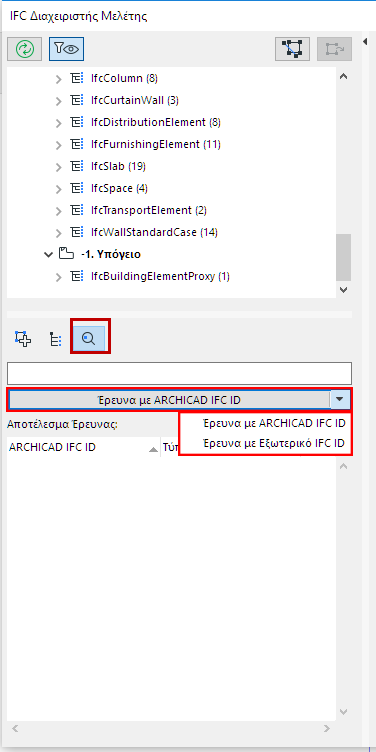

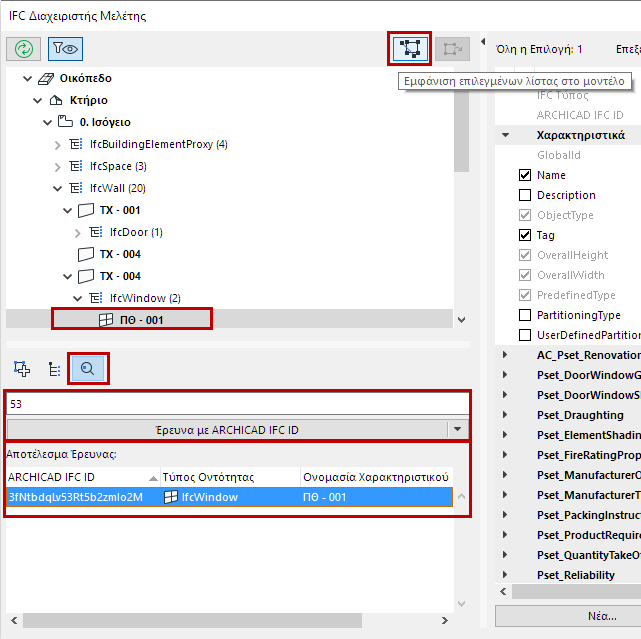

Γυρίστε σε κατάσταση αναζήτησης, χρησιμοποιώντας το εργαλείο Εύρεση με IFC ID (τρίτο εικονίδιο κάτω από την ιεραρχία).
Σημείωση: Το Εξωτερικό IFC ID δημιουργήθηκε κατά την εισαγωγή ενός IFC μοντέλου στο Archicad, χρησιμοποιώντας Συγχώνευση ή Διασύνδεση IFC. Αυτό γίνεται για να προστατευθούν υφιστάμενα Archicad στοιχεία, από αντικατάστασή τους με πανομοιότυπα στοιχεία που εισάγονται από IFC. (Το Εξωτερικό IFC ID απομνημονεύει το αρχικό ID των στοιχείων μοντέλου όπως ορίστηκε στο εξωτερικό αρχείο).
Γράψτε τον αναγνωριστή (ή οποιοδήποτε μέρος του) που αναζητάτε στο κενό πεδίο κάτω από το εργαλείο και στη συνέχεια πατήστε το κουμπί “Εύρεση”.
•Επιλέξτε οποιοδήποτε στοιχείο στη λίστα “Αποτέλεσμα Έρευνας” για να εμφανιστεί αυτό το στοιχείο στην ιεραρχία.
•Κάντε κλικ στο “Εμφάνιση επιλεγμένων λίστας στο μοντέλο” για εύρεση και επιλογή του στοιχείου στο Archicad μοντέλο.
Προβολή IFC Αναθέσεων - Προβολή Προϊόντων IFC Τύπου
Μπορείτε να ομαδοποιήσετε IFC στοιχεία ανά Αναθέσεις και/ή Προϊόν IFC Τύπου.
Δείτε τις περιγραφές για IFC Αναθέσεις και Προϊόν IFC Τύπου.
Για να δείτε αυτές τις ομαδοποιήσεις στον IFC Διαχειριστή Μελέτης:

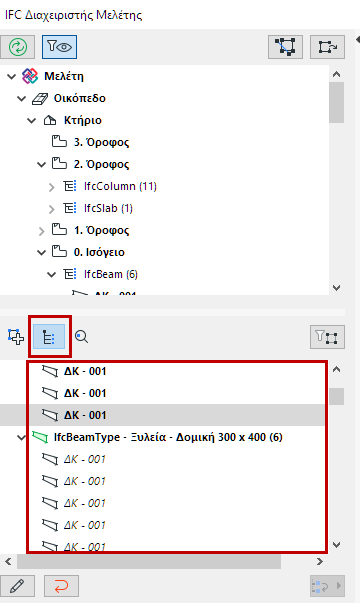

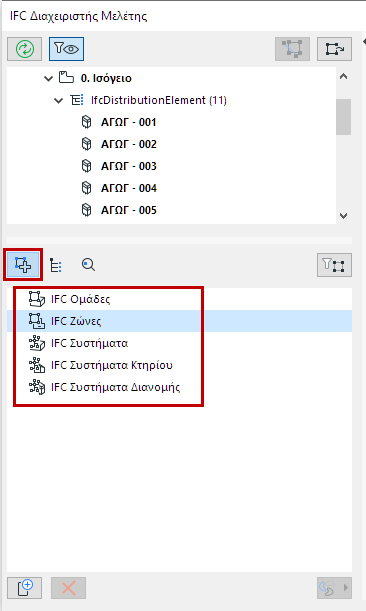

Γυρίστε σε μέθοδο άποψης/ορισμού “Αναθέσεις” ή “Προϊόντα Τύπου”, χρησιμοποιώντας το πρώτο ή το δεύτερο εικονίδιο, αντιστοίχως, κάτω από την ιεραρχία.
Προβολή Στοιχείων ανά Ανάθεση ή Τύπο Προϊόντος

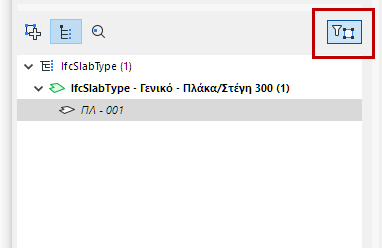

Για να περιορίσετε την εμφάνιση δεδομένων Ανάθεσης/Τύπου Προϊόντος μόνον των επιλεγμένων στοιχείων, πατήστε το κουμπί “Φίλτρο για επιλεγμένα στοιχεία”.
