Για μία περιγραφή των γενικών ρυθμίσεων που είναι κοινές για όλα τα εργαλεία της Εργαλειοθήκης, δείτε: Εργασία στους Διαλόγους Ρυθμίσεων Εργαλείων.
Δείτε επίσης: Ράστερ.
Εάν Επεξεργάζεστε το Ράστερ-Συστατικό μίας Διατομής
Εάν επεξεργάζεστε ένα επιλεγμένο ράστερ-συστατικό ενός χαρακτηριστικού 'Διατομή', οι μόνοι διαθέσιμοι έλεγχοι είναι το Περίγραμμα Ράστερ ΝΑΙ/ΟΧΙ, ο τύπος και το χρώμα γραμμής τεμνομένων και η επιλογή τύπου Ράστερ (εδώ τα διαθέσιμα Ράστερ αναπαριστούν Δομικά Υλικά της Διατομής που επεξεργάζεστε).
Δείτε: Επεξεργασία Σύμπλοκης Διατομής.
Ράστερ - Πάνελ Γενικές Ρυθμίσεις

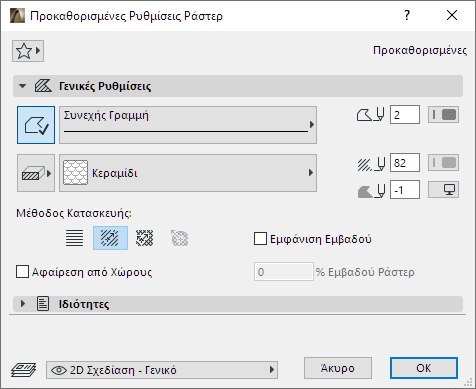

Αυτό το πάνελ ελέγχει την εμφάνιση του Ράστερ στην Κάτοψη. Αυτές οι ρυθμίσεις Ράστερ θα χρησιμοποιηθούν και όταν σχεδιάσετε ένα Ράστερ σε μία Τομή/Όψη/ΕΟψη ή σε ένα παράθυρο Λεπτομέρειας/Φύλλου Εργασίας.

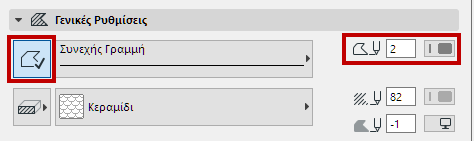

Περίγραμμα Ράστερ
•Κάντε κλικ για να καθορίσετε ένα περίγραμμα Ράστερ.
•Διαλέξτε τον Τύπο Γραμμής και το Χρώμα του.

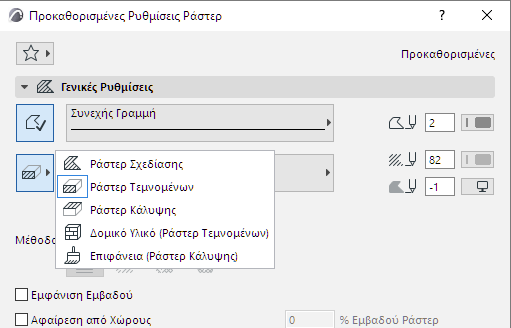

Κατηγορία Ράστερ
Κάντε κλικ στο κουμπί που είναι αριστερά από το pop-up Μοτίβο Ράστερ για να επιλέξετε μία Κατηγορία Ράστερ για αυτό το Ράστερ.
Για περισσότερες πληροφορίες, δείτε: Κατηγορίες Ράστερ.
•Επιλέξτε τον τύπο ράστερ που θα χρησιμοποιηθεί για την εμφάνιση του Ράστερ.
•Διαλέξτε χρώμα πένας για το παρασκήνιο και το φόντο. Ανάλογα με τον τύπο Ράστερ (π.χ. αυτά που βασίζονται σε Δομικά Υλικά ή Επιφάνειες), ενδέχεται να είναι διαθέσιμα ορισμένα υπερισχύοντα.
Για το φόντο ράστερ μπορείτε επίσης να επιλέξετε τη Διαφάνεια ή το χρώμα Φόντου Παραθύρου.
Ορίστε τον προσανατολισμό της διανυσματική διαγράμμισης του ράστερ (εάν υπάρχει) ή του μοτίβου του ράστερ από σύμβολο.

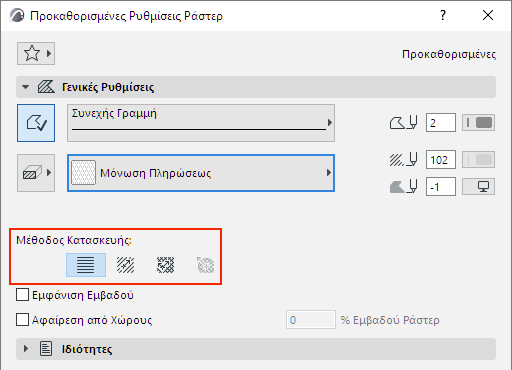

Διαλέξτε από τις ακόλουθες επιλογές Μεθόδου Κατασκευής:
•Σύνδεση με την Αρχή Μελέτης: Το μοτίβο θα συνδέεται πάντα με την Αρχή Μελέτης, ανεξάρτητα από τη θέση και την περιστροφή του ράστερ.
•Σύνδεση με Αρχή Ράστερ: Το μοτίβο θα ακολουθεί πάντα τη θέση και τη στροφή του ράστερ. Για να τροποποιήσετε την αρχή και την στροφή του ράστερ, επιλέξτε το ράστερ και σύρετε το χειριστήριο του ράστερ.
•Ειδική Στρέβλωση: Παρόμοια με Σύνδεση με Αρχή Ράστερ. Χρησιμοποιήστε τα δύο χειριστήρια ράστερ για να παραμορφώσετε τον προσανατολισμό X/Y και την κλιμάκωση του ράστερ.
Παραδείγματα για κάθε επιλογή, δείτε στο: Μέθοδοι Προσανατολισμού Ράστερ.
•Ακτινική Παραμόρφωση: Ρυθμίστε γραφικά την ακτινική παραμόρφωση του διανύσματος. Είναι διαθέσιμη μόνο για ένα επιλεγμένο ράστερ από ΣΥΜΒΟΛΟ και μόνον εάν:
–το ράστερ από ΣΥΜΒΟΛΟ χρησιμοποιήθηκε ως στρώση μίας σύνθετης δομής, καθώς και
–ο Προσανατολισμός Ράστερ της στρώσης ορίστηκε ως Προσαρμογή σε Στρώση, στον διάλογο Σύνθετες Δομές και
–έχετε επιλέξει αυτό το ράστερ από ΣΥΜΒΟΛΟ, μετά από τη διάσπαση ενός καμπύλου σύνθετου τοίχου.
Δείτε: Ακτινική Παραμόρφωση (μόνο Ράστερ από Σύμβολο).
Σημειώσεις:
–Διανυσματική διαγράμμιση εμφανίζεται μόνον όταν έχετε ενεργοποιήσει το Άποψη > Επιλογές Εμφάνισης στην Οθόνη > Πραγματική Εμφάνιση Ράστερ.
– Η χρήση πολλών Ακτινικά Στρεβλών Ράστερ στη μελέτη σας, μπορεί να μειώσει την απόδοσή της (ταχύτητα).
Τσεκάρετέ το για να εμφανιστεί ένα συσχετισμένο κείμενο εμβαδού μαζί με το Ράστερ. Αν το κουτάκι είναι τσεκαρισμένο, θα τοποθετήσετε ένα στοιχείο διάστασης κειμένου (ως τμήμα της διαδικασίας ράστερ σχεδίασης), το οποίο θα εμφανίζει το εμβαδόν του Ράστερ στην κάτοψη.
Σημείωση: Η διάταξη του κειμένου Εμβαδού και οποιαδήποτε συσχετισμένη γραμμή Δείκτη ορίζονται στον διάλογο Ρυθμίσεις Κειμένου Διαστάσεων.
Δείτε: Προσθήκη Κειμένου Εμβαδού σε ένα Ράστερ.
Αφαίρεση από Χώρους
Τσεκάρετέ το για να αφαιρούνται από τους Χώρους τα προκαθορισμένα ή τα επιλεγμένα Ράστερ.
Γράψτε έναν αριθμό (1-100) στο πεδίο με το ποσοστό για να καθορίσετε το ποσοστό του εμβαδού του Ράστερ που θέλετε να αφαιρείται από το εμβαδόν του Χώρου.
