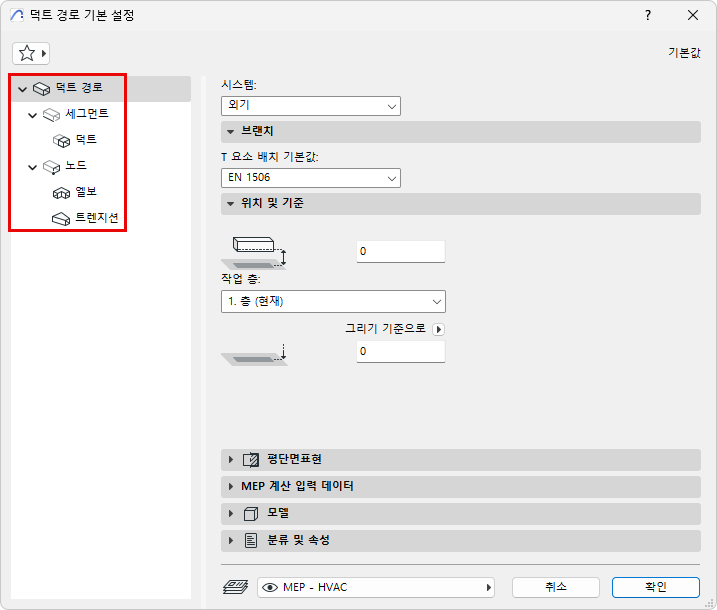

각 MEP 경로(덕트 경로, 케이블 캐리어 경로 및 파이프 경로)는 주요 경로 요소와 그 하위 요소인 세그먼트 및 노드의 계층 구조로 구성됩니다.
각 경로 설정 대화상자는 이 계층 구조를 반영합니다. 설정 페이지를 사용하여 경로 요소 및 하위 요소의 기본 옵션을 설정합니다.
MEP 요소 사용자 지정 설정 (덕트, 케이블 캐리어, 파이프, 엘보, 트랜지션)
유사한 Archicad 도구(예: 난간)와 마찬가지로 특정 하위 요소를 사용자 지정할 수 있습니다. 설정이 사용자 지정되어 더 이상 기본값이 아닌 경우 대화상자에 사용자 지정 설정이 적용되었음을 알리는 알림이 표시됩니다.
1.경로 도구 기본 설정 열기

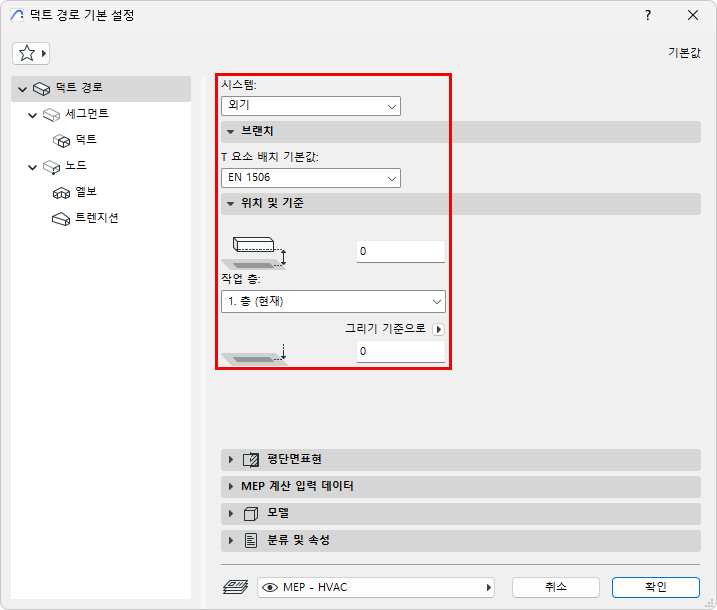

2.기본 경로 설정 페이지에서 시스템을 선택합니다. MEP 시스템은 2D 및 3D로 경로의 외형을 정의합니다. 참조: MEP 시스템.
참고: 경로 요소를 독립형 MEP 객체에 연결하는 경우 경로 요소는 경로 요소에 설정된 MEP 시스템을 사용하는 대신 객체의 MEP 시스템을 자동으로 "상속"합니다.
3.브랜치에서는 경로의 T 요소에 대한 기본 치수표가 제공됩니다.
4.경로 요소의 위치 및 기준을 설정합니다:
•작업 층 및 해당 층 레벨의 오프셋
•선택한 기준 레벨에 대한 하단 오프셋

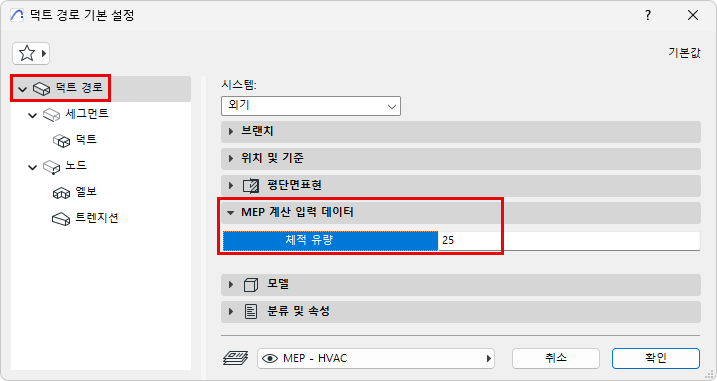

덕트 경로의 경우: 유량 한도를 입력합니다. 시스템 브라우저와 덕트 최적화 도구는 이 정보를 사용하여 기류를 계산하고 덕트 시스템의 크기를 조정합니다.
