1.Použijte příkaz Soubor > Spolupráce > Spojit, pak vyberte, kde hledat soubor: buďto Ze souboru nebo Z BIMcloudu
2.V okně Spojit soubor vyhledejte potřebný soubor DXF nebo DWG.
3.Klikněte na tlačítko Otevřít.

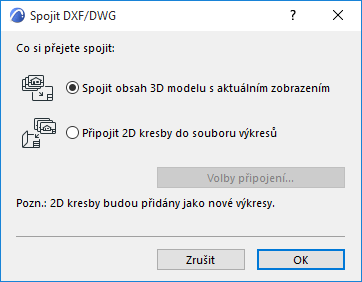

4.Zobrazí se dialogové okno Spojit DXF/DWG. Nyní máte dvě volby:
•Spojit obsah 3D modelu s aktuálním zobrazením: Zvolte tuto možnost, pokud chcete do projektu sloučit část modelového prostoru souboru DXF/DWG. Horní pohled prvků AutoCADu v modelovém prostoru DXF/DWG bude vygenerován a vložen jako 2D prvky.
V okně jsou k dispozici další volby: Dialogové okno Spojit 3D model DXF-DWG.
•Připojit výkresové prostory do výkresové složky: Zvolte tuto možnost, pokud chcete připojit prostory papíru souboru DXF/DWG do výkresové složky.
–Definice prostoru papíru budou převedeny na výkresy.
–Nová šablona výkresů bude vytvořena pro prostory papíru z DXF-DWG souboru, které nemají v Archicadu šablonu o odpovídající velikosti.
–Obsah výřezů z DXF-DWG budou převedeny na kresby a vloženy na výkresy. Tyto kresby nelze editovat; ve Správci kreseb se zobrazí se statusem „vložené“.
–Prvky vložené v prostoru papíru budou převedené na prvky Archicadu a vložené přímo na výkresy.

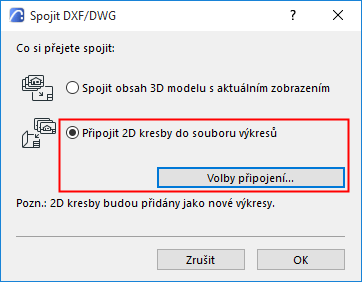

Další možnosti najdete pod volbou Volby připojení:.

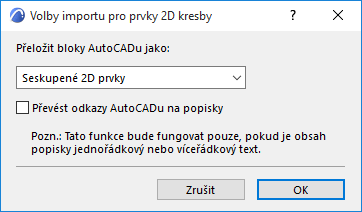

Přeložit bloky AutoCADu jako:
Nastavte možnost:
•2D prvky
•Seskupené 2D prvky
•Knihovní prvky
Viz Volby otevírání (Nastavení převodníku DXF/DWG).
Převést odkazy AutoCADu na popisky: Zaškrtněte, pokud chcete při spojování provést tuto akci.
Pokud toto pole ponecháte nezaškrtnuté, budou popisky AutoCADu převedeny na jednoduché 2D prvky.
Poznámka: Tato volba je dostupná také v nastavení Převodníku (Volitelné funkce > Volby otevírání). Viz Volitelné funkce (Nastavení převodníku DXF/DWG).
