Korlát beállításai (Korlát eszköz)

A korlátok általános vízszintes elemek. Eltolhatók a korlátszakaszhoz képest, és bármilyen magasságba helyezhetők. Minden korlát keresztmetszete egyedileg beállítható.

A korlátok hivatkozási pontként is használhatók a panelek és korlátoszlopok elhelyezésekor.

Korlát hozzáadásához vagy törléséhez használja a Mintaszerkesztőben lévő plusz és mínusz jelet. A mintához tetszőleges számú korlátrúd adható.

További információ: Mintaszerkesztő (Korlát eszköz beállítások).

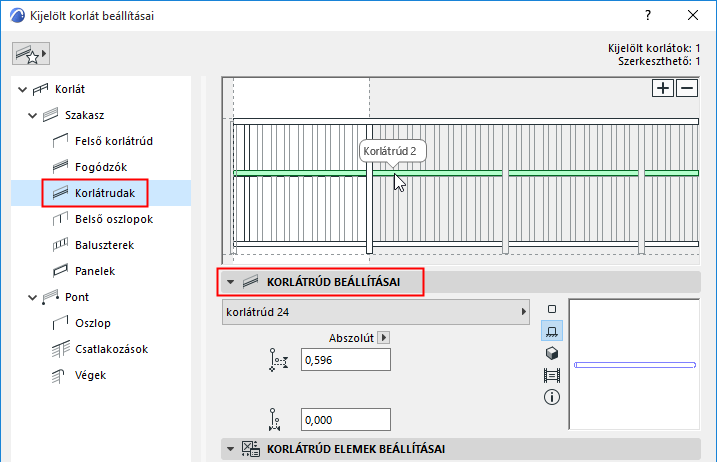

Állítsa be a Mintaszerkesztőben kiválasztott korlátok mindegyikét a Korlát beállításainál:

•Válasszon ki egy GDL összetevőt korlátként, vagy állítsa be az Egyik sem opciót az előugró ablakban (ha nem kíván fizikai korlátot lehelyezni).

A GDL összetevő beállításai a lenti panelen adhatók meg. Lásd Korlátrúd elem beállításai (felső korlátrúd, fogódzó, korlátrúd)).

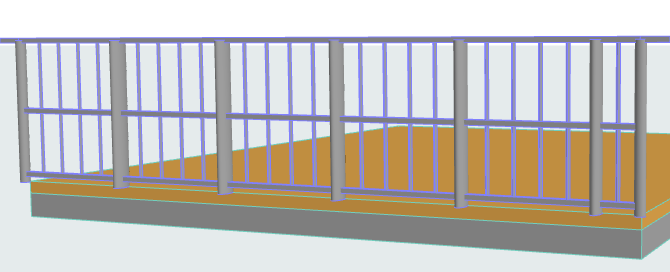

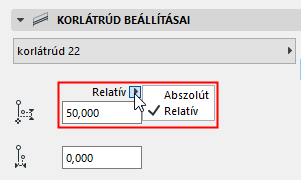

•Adja meg a Korlát magassága értéket abszolút értékként (a szakasz aljától számítva) vagy a szakasz magasságának arányában (pl. 50%).

•Vízszintes eltolás: adja meg a korlát oldalirányú eltolását.

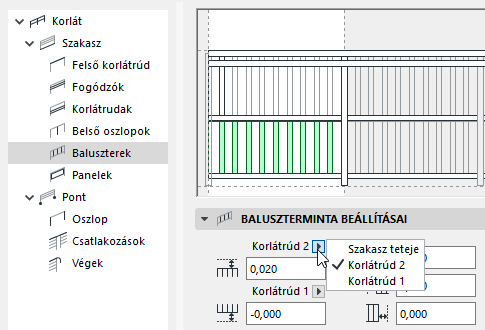

•Vegye figyelembe, hogy az újonnan elhelyezett korlát bármelyik korlátoszlopot metszheti, és ezeket egyedileg szerkeszthető Baluszter összetevőkre oszthatja, ha a Baluszter magasságokat a Korlát magassága határozza meg.

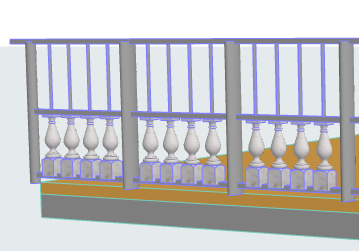

Oszlopkorlátokat metsző és felosztó vízszintes korlát

Természetesen a baluszter teteje/alja beállítható úgy, hogy a korlát helyett a szakasz tetejéig/aljáig húzódjon.

Megjegyzés: A szakasz magassága a szakasz beállításainál adható meg. Lásd Szakasz magassága és Függőleges eltolás.
