A Grafikus felülírások segítségével a modell elemei a nézet alapján előre meghatározott megjelenést (színt, kitöltést) kaphatnak, így egyből felismerhetők.
Például:
•Az elemek megjelenítése különböző színekben az átépítési állapotuknak megfelelően
•Az összes vakolt fal kék színben történő megjelenítése
•Az összetartozó helyiségek (pl. fűtetlen területek) kiemelése
•Az adott akusztikai vagy tűzgátlási osztályú elemek kiemelése

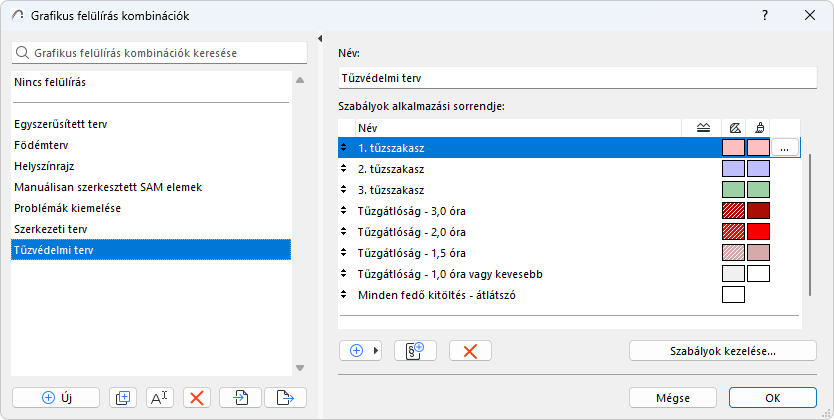

Helyiségek csoportosítása a tűzgátlási osztály szerint
Az elem infócímkéjén szerepelnek az elemnél alkalmazott grafikus felülírási szabályok:
Grafikus felülírás szabályai alkalmazása
Grafikus felülírás hozzárendelése kétféleképpen történhet:
•Grafikus felülírás kombinációval: A Grafikus felülírás kombináció a szabály feltételeinek megfelelő elemekre meghatározott sorrendben alkalmazott grafikus felülírási szabályok csoportja.
•Átépítési szűrővel: Az Átépítési szűrő meghatározza, hogy (az átépítési állapotuk alapján) mely elemek legyenek felülírva.
A Grafikus felülírás kombináció és az Átépítési szűrő minden nézet beállításainak része. A program minden nézetben először a grafikus felülírás kombináció szabályait alkalmazza. Az átépítési szűrő által alkalmazott szabályok a leggyengébb szabályok.
Kivétel: Nem állítható be Rejz felülirás kombináció vagy Átépítési szűrő az olyan nézeteknél, amelyek Rajz típusú vagy Manuálisan újraépített metszet- és homlokzatjeleken alapulnak.
