A Kapcsolt modulok segítségével külső fájlokat (forrás) toldhat be az éppen nyitott (fogadó) tervbe.

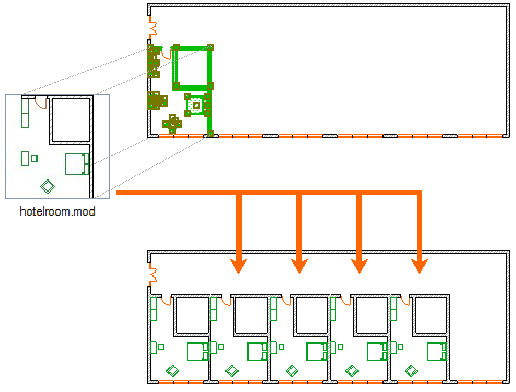

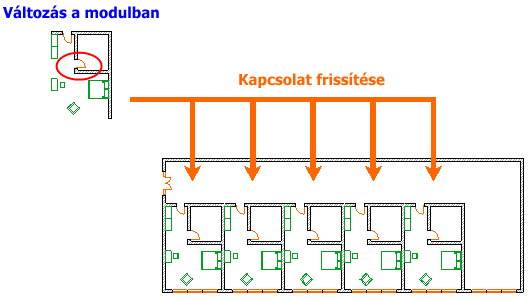

A Kapcsolt modulok funkció például olyan épületek ismétlődő szerkezeteinek kezelésére szolgál, mint például a sok egyforma helyiséggel rendelkező szállodák vagy irodaházak: amennyiben a helyiségeket kapcsolt modulként helyezzük el, akkor a modul forrásfájl frissítésével egy lépésben, egyszerre módosíthatók. Ugyanazt a struktúrát akár több terv is használhatja.
A kapcsolt modulok frissítése során lehetősége nyílik megnyitni a Modellek összehasonlítása ablakot, melynek segítségével pontosan nyomon tudja követni, hogy mit eredményezett a frissítés.
Lásd Archicad modellek két – a kapcsolat frissítése előtti és utáni – változatának összehasonlítása.
Milyen fájlok helyezhetők el modulként?
Tervfájl-típusok:
•önálló terv (.pln)
•modul típusú fájl (.mod)
•BIMcloudról származó csapatmunka terv (amely ugyanabban a változatban készült, mint a fogadó terv)
•2D-s vonalak (.2dl)
Modulként elhelyezhető egyéb fájltípusok:
•IFC fájl
•Rhino fájl (.3dm)
•RVT fájl
A kapcsolt modulok jellemzői
•A program a modulokat a fogadó tervbe menti. Ha a forrásfájl éppen nem elérhető, a modul akkor is rendelkezésre áll és látható. A modul azonban nem frissíthető addig, amíg a hivatkozott forrásfájl nem elérhető.
•Az egyes modulok elhelyezési paraméterei (pl. tájolás, alap fólia, tervopció) eltérhetnek annak ellenére, hogy a modulok forrása azonos.
•A lehelyezett kapcsolt modul csak egy egységként szerkeszthető. Az elemei nem szerkeszthetők mindaddig, amíg a kapcsolt modulhoz tartoznak.

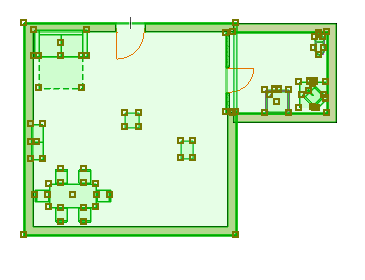

•A kijelölt kapcsolt modulhoz tartozó elemek fogópontjait üres négyzetek jelölik. Ha egyszerre több Modult jelölt ki, a kiválasztó pöttyök különböző színűek lesznek, hogy könnyebben megkülönböztethesse őket egymástól.
•A kapcsolt modul elemek megkeresésére használhatja a Feltétel alapú kiválasztás parancsot.
Kapcsolt modulok attribútumai
Archicad-alapú modulok esetén:
•Ha a modul elemeihez tartozó attribútumok neve megegyezik a fogadó tervben használt attribútumok nevével, a program az utóbbi attribútumokat alkalmazza.
•Ha az érintett attribútum neve nem használatos a fogadó tervben, új attribútum jön létre a fogadó tervben.
•Amint az attribútum a fogadó fájl részévé válik, a forrásfájl attribútumain végzett módosítások nincsenek rá hatással.
•A kapcsolt modulokkal importált attribútumok nem törlődnek a (kapcsolt) modulok törlésekor.
A további lehetőségeket lásd Alap fólia.
Megjegyzések: A fenti információ csak az Archicad alapú modulokra érvényes.
–Az IFC kapcsolt modulok jellemzőinek kezelése az adott IFC modul elhelyezéséhez használt importáló fordító sablonfájlja szerint történik. Lásd IFC fájl elhelyezése.
–A Rhino alapú kapcsolt modul jellemzők (fólia- és felületbeállítások) az Importálás beállításai lehetőségnél állíthatók be a modul kiválasztásakor. Lásd: Rhino 3D modell importálási lehetőségek
Kapcsolt modulok könyvtári elemei
Megjegyzés: Csak az Archicad alapú modulokra érvényes. Az importált (kapcsolt) IFC könyvtári elemekkel kapcsolatban lásd: Könyvtári elemek helye.
•Csatolt Könyvtári elemek: A lehelyezett kapcsolt modullal együtt nem importálódnak a hivatkozott csatolt könyvtári elemek. Ellenőrizze, hogy a forrásban használt könyvtári elemek az alábbiak segítségével elérhetők a gazdaterv számára:
–Használja ugyanazokat a könyvtárakat mind a forrás mind pedig s a befogadó fájl számára
–Adja a forrás könyvtárait a befogadó fájl könyvtáraihoz

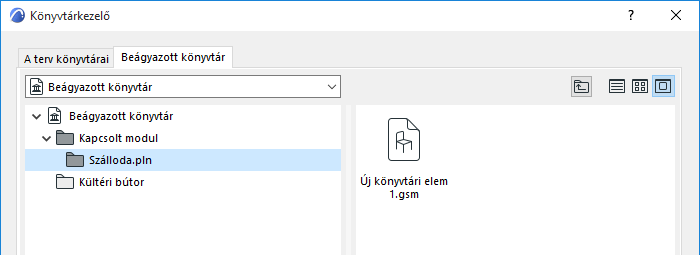

•Beágyazott könyvtári elemek: Egy kapcsolt modul elhelyezése azt is jelenti, hogy a forrásfájl teljes beágyazott könyvtára hozzáadódik a fogadó fájl beágyazott könyvtárához. Az újonnan hozzáadott beágyazott könyvtár a Könyvtárkezelőben látható, az automatikusan létrehozott „Kapcsolt modul” mappában a beágyazott könyvtárban. Ebben a mappában minden modul forrásfájl külön van listázva az összes beágyazott tárgyával együtt. Ezek a tárgyak frissülnek a fogadó tervben is, ha a forrástervben frissítve vannak.
Fontos: Nem ajánlott ezeket a tárgyakat külön behelyezni saját tervébe. Ezek a tárgyak törlődnek a Beágyazott könyvtárból, ha a kapcsolt modul törlődik a tervből, vagy ha az elhelyezett modulok összes példánya törlődik. (Akkor láthatja a törléseket, ha újra megnyitja a gazdafájlt.)
Tervopciók kapcsolt modulokban
Lásd Kapcsolt modulok és tervopciók.
Kapcsolt modulok jellemzői és osztályozásai
