Az IFC fájlok kapcsolt modulként közvetlenül a nyitott tervbe helyezhetők védett hivatkozott tartalomként. A kapcsolt modul tetszőleges példányban elhelyezhető. Azaz, ha a tervben ismétlődő épülettömbök és -részek vannak, nem szükséges lekérni egy hatalmas, a terv egészére vonatkozó IFC fájlt, hanem elegendő egy olyan IFC fájl, amely mindössze a modult tartalmazza.
IFC modul elhelyezése
Az IFC modul elhelyezése ugyanúgy történik, mint a PLN modul elhelyezése, néhány kiegészítő beállítással, melyeket az alábbiakban mutatunk be.
1.A kapcsolt modulok elhelyezéséhez hasonlóan használja a Fájl > Külső tartalom > Modul elhelyezése menüpontot.
Lásd Modul elhelyezése ezen eljárás áttekintéséhez.

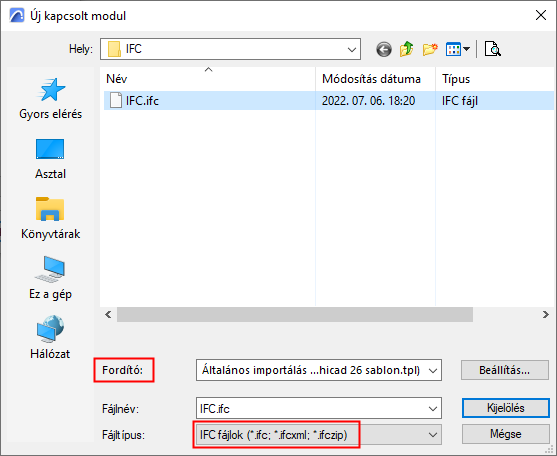

2.Az Új modul párbeszédablakban válasszon ki egy IFC formátumú fájlt és egy importáló fordítót.
Megjegyzés: IFC modul elhelyezésekor (az IFC megnyitásához hasonlóan) a modulelemek importálása az IFC importáló fordító alapján történik. A vonatkozó sablonfájlt Önnek kell kiválasztania.

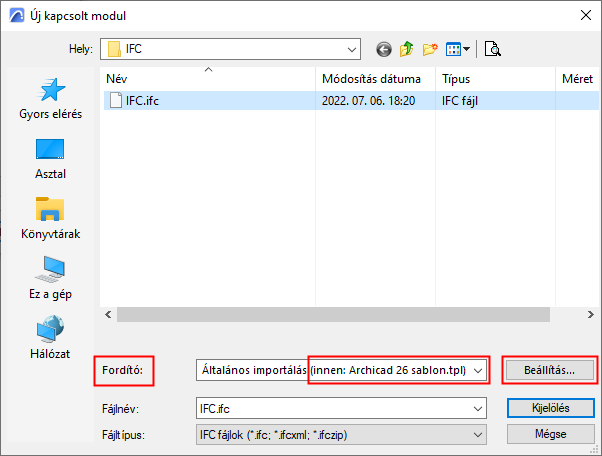

A listában látható fordítók szülő sablonja zárójelben látható. Ha a keresett fordító nincs feltüntetve, másik sablonnál kell keresnie (lásd a következő lépést).

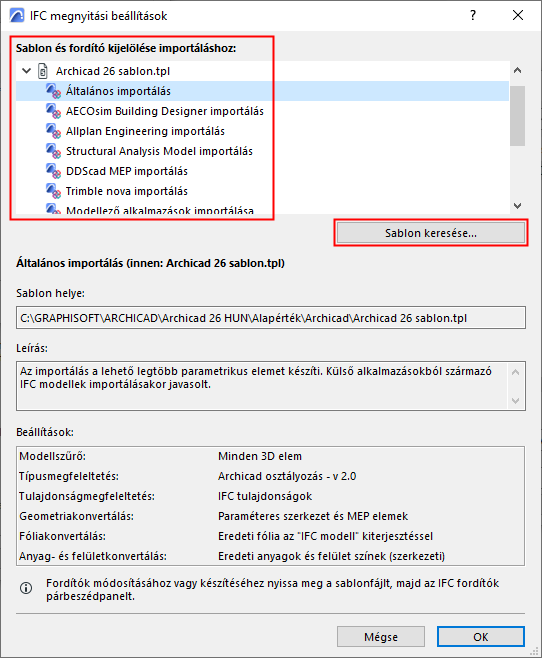

3.A Megnyitás párbeszédpanelen kattintson a Beállítások lehetőségre az IFC megnyitási beállítások megjelenítéséhez.
Itt az összes betöltött sablon a kapcsolódó fordítókkal, a helyével és a beállításkészletekkel együtt látható. Válasszon fordítót a sablonok közül, majd kattintson az OK gombra, vagy a Sablon keresése lehetőségre másik sablon betöltéséhez.
További részletekért lásd IFC fordítók: Áttekintés.
4. Kattintson a Kiválasztás gombra, amellyel visszaléphet a Modul elhelyezése párbeszédablakba.
A részleteket lásd: Modul beállításai.

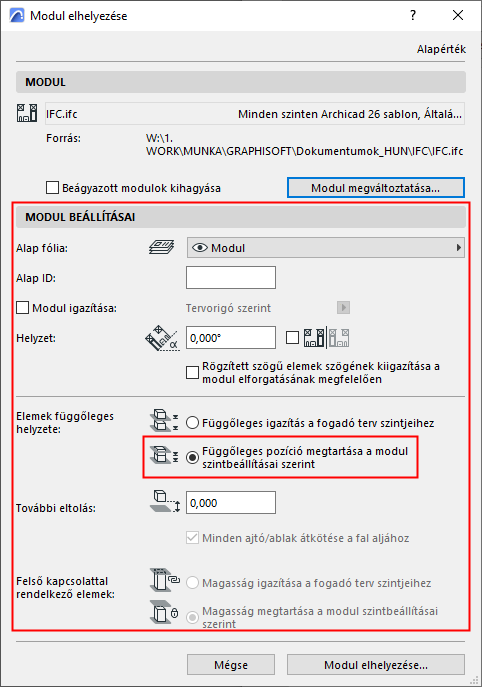

Megjegyzés: IFC fájl csatolásakor az Elemek függőleges helyzete lehetőségnél mindenképpen a Magasság megtartása beállítást válassza. Ellenkező esetben az importált modell „széteshet”, ha az elemei más szerkezetű szintre kerülnek.
5.Kattintson a Kapcsolt modul lehelyezése gombra.
6.A program rákérdez, hogy hol kívánja tárolni a könyvtári elemeket.
Lásd Könyvtári elemek helye.
7.Ha az IFC importáló fordító kéri, a Modellszűrés importáláskor opció is megjelenik, amellyel tovább szűrhetők az elemek a modul elhelyezése előtt.
Lásd Modell szűrése importáláskor (másodlagos szűrő).
Az IFC modulelemek fóliái
Ne feledje, hogy IFC fájl modulként történő elhelyezésekor az importált elemek saját fóliái a használt importáló fordító fóliakonvertálási beállításaitól függnek.
Lásd Fóliakonverzió IFC importáláshoz.
A modellelemek és a kapcsolt IFC elemek összemetsződésének elkerülése
A többi importált IFC tartalomhoz hasonlóan az IFC alapú modul tartalma az IFC importáló fordító beállításaitól függ.
Ha valódi Archicad szerkezeti elemként importál elemeket, nem kívánt összemetsződések jöhetnek létre.
Az összemetsződések elkerülése érdekében hajtsa végre a következő lépések egyikét:
•Ügyeljen, hogy az importált IFC elemek külön fóliára kerüljenek. (Ellenőrizze az importáláshoz használt IFC fordító Fóliakonvertálás beállítását.) (Lásd Fóliakonverzió IFC importáláshoz.)
Megjegyzés: Az új fóliára az Archicad automatikusan egyetlen Fólia metszéscsoport beállítást alkalmaz. Így azok az elemek, amelyek fóliái eltérő metszési számokkal rendelkeznek, soha nem metszik egymást. (Lásd Fóliák használata az összemetsződések elkerüléséhez.)

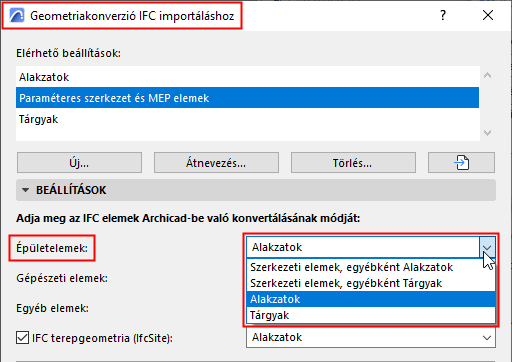

•Az importált elemekből a fordító Geometriakonvertálás beállításainál hozhatók létre tárgyak és alakzatok. Ezek az elemek kimaradnak az automatikus összemetsződésekből.
