A Modellek összehasonlítása funkcióval egyszerűen összevethetők és megjeleníthetők a két modell közötti változások. A változtatások azonosítása az „új”, „módosított” és „törölt” 3D elemek alapján történik. A folyamat a 2D elemeket nem veszi figyelembe.

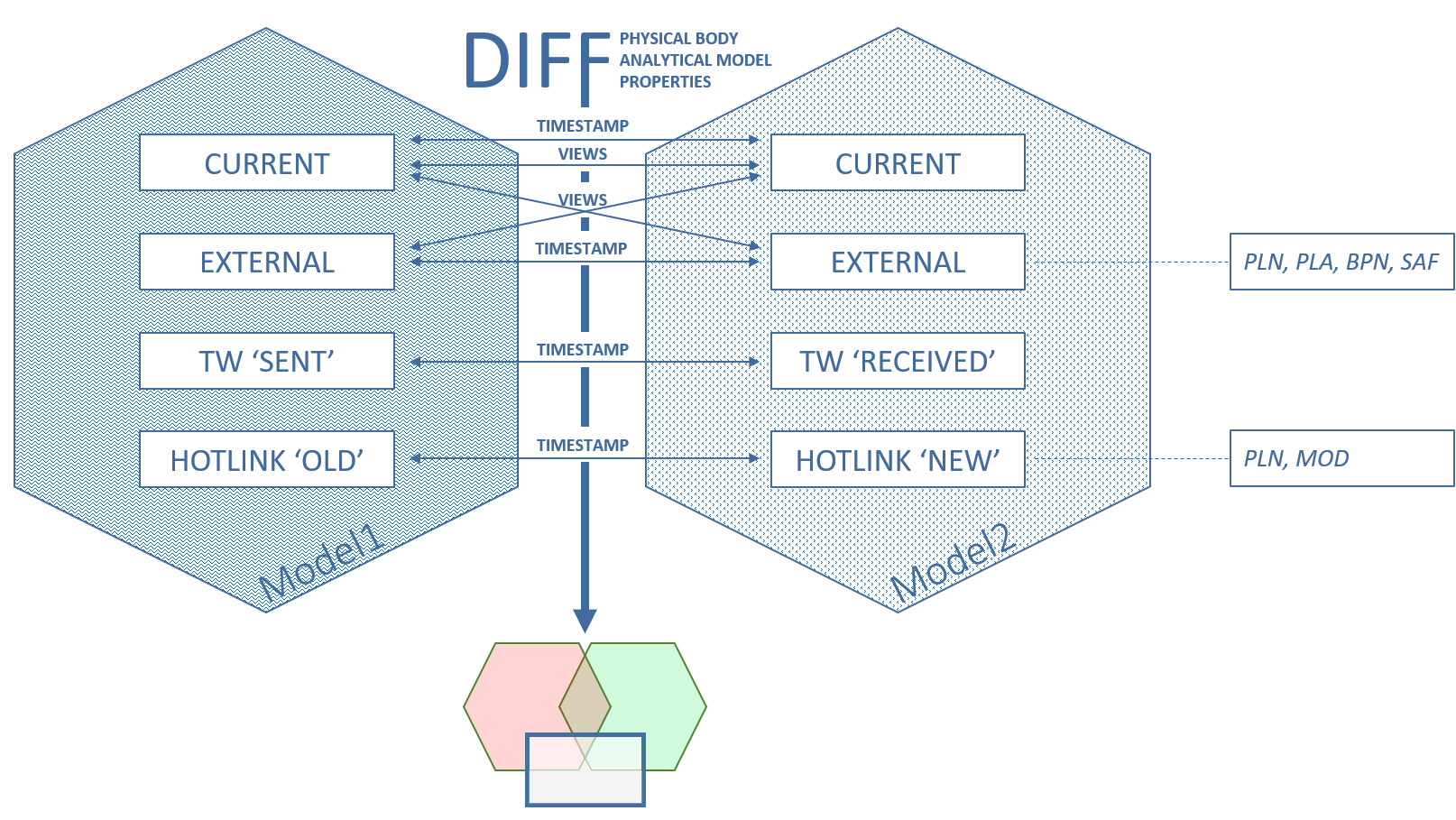

A Modellek összehasonlítása funkció összeveti két bármely modell 3D nézeteit. Ezek a következők lehetnek:
•Aktuális fizikai vagy szerkezetelemzési modell (akár ugyanannak az aktuális modellnek két különböző időpecséttel jelölt változata)
•Külső fájl (PLN, PLA vagy SAF formátum)
•Csapatmunka modell: két – a változtatások fogadása előtti és utáni – változat összehasonlítása
•Aktuális modell: két – a kapcsolat frissítése előtti és utáni – változat összehasonlítása
A modellek összehasonlítása funkcióval többféleképpen megjeleníthetők két 3D modell különbségei
Minden munkafolyamatban az Összehasonlítás paranccsal készíthető el a két összehasonlított modell nézete egy külön „Modellek összehasonlítása” ablakban.
Használja a Modellek összehasonlítása palettát a változások szűrésére, listázására és nagyítására, és itt láthatja azt is, hogy melyik paraméterek módosultak.
Minden egyes módosításból feladat hozható létre.
Megjegyzések:
–A Modellek összehasonlítása funkció a két modellt azok konkrét időpecsétje alapján hasonlítja össze. Így ha később módosítja valamelyik modellt (pl. nézetbeállítás módosítása, elem törlése), a modellek összehasonlításának korábbi eredménye nem frissíthető. Ilyenkor futtassa le ismét a Modellek összehasonlítása funkciót a frissített modellekkel.
–Nagy és komplex tervek esetén a modellek összehasonlítása hosszabb időt vehet igénybe, de a folyamat a háttérben fut, így megszakítás nélkül dolgozhat tovább az aktuális modellen.
–Amíg a folyamat zajlik, illetve annak befejezésekor a Modellek összehasonlítása lapon láthatók a visszajelzések.
–Egyszerre több Modellek összehasonlítása folyamat is futtatható.
Csapatmunka modellváltozatok (a változtatások fogadása előtti és utáni állapot) összehasonlítása
Az aktuális modell két mentett változatának összehasonlítása
Egy terv két nézetének összehasonlítása
Archicad modellek két – a kapcsolat frissítése előtti és utáni – változatának összehasonlítása
Szerkezetelemzési modellek összehasonlítása
Nézet kiválasztása az összehasonlításhoz
A Modellek összehasonlítása palettán megjelenő módosítások szűrése
Modellek összehasonlítása: változtatások áttekintése
Munkaterület színei a modellek összehasonlításához
Feladat létrehozása a Modellek összehasonlítása módosítási listájáról
