Szellőzési adatok megjelenítése
1.Szellőzőrendszer létrehozása az csatorna elemek használatával

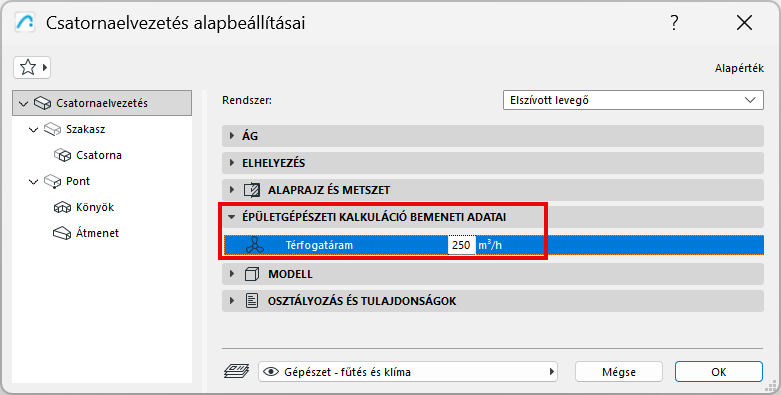

2.A csatornaelvezetések és lezáráselemek esetén (a beállítások párbeszédpanelben vagy az Infótáblában)
•Adja meg a térfogatáramlási értékeket
•A lezárásokhoz: Válassza ki az Elhasznált levegő vagy Befúvott levegő opciót
3.Adja hozzá a szellőztető rendszereket a Rendszerböngészőhöz (lásd: Épületgépészeti rendszer hozzáadása a rendszerböngészőhöz)
4.Ellenőrizze a rendszer számításait a böngészőben: válasszon ki egy rendszert a böngésző felső felében az annak elemeire vonatkozó méretadatok és számítások megtekintéséhez, amelyek alul láthatóak:
•A térfogatáramok értéke a rendszer kezdőpontjáig összeadódik
•A sebességet a rendszer kiszámítja a nyomvonalak és szakaszok esetében
Ezek az adatok az elemek méretein, valamint a lezárás elemekhez és a nyitott csatornaelvezetéshez megadott térfogatáram-adatokon alapulnak.
Megjegyzés: Ha a rendszerben hurok keletkezik, a térfogatáram és a sebesség nem számítható ki. Az ilyen hurkokat a Rendszerböngésző jelzi.
5.Csatorna méreteinek optimalizálása: Szükség szerint módosítsa a méreteket a csatornaoptimalizáló eszközzel, a rendszerböngészőben megjelenő adatok alapján.
Ezeket az adatokat a rendszer minden részénél megjelenítheti címkék és listák segítségével.
Gondjai vannak az épületgépészeti adatok megjelenítésével?
Néha előfordul, hogy a (pl. címkéken és konszignációkban) megjelenített adatok nem frissülnek. Ebben az esetben:
1.A számítás elindításához győződjön meg róla, hogy hozzáadta a rendszert a Rendszerböngészőhöz (lásd: Épületgépészeti rendszer hozzáadása a rendszerböngészőhöz)
2.Ha semmi nincs kijelölve a tervben, használja a helyi menü következő parancsát: Épületgépészeti tulajdonságok frissítése
Megjegyzés: Az Épületgépészeti tulajdonságok frissítése parancs az Archicad 29.1.0-tól érhető el. A korábbi verziókban a következők szerint járjon el:
–Nyissa meg a rendszerböngészőt, és válassza ki a frissíteni kívánt rendszert
–Használja a Nézet > Frissítés > Újraépítés és Újragenerálás opciót
