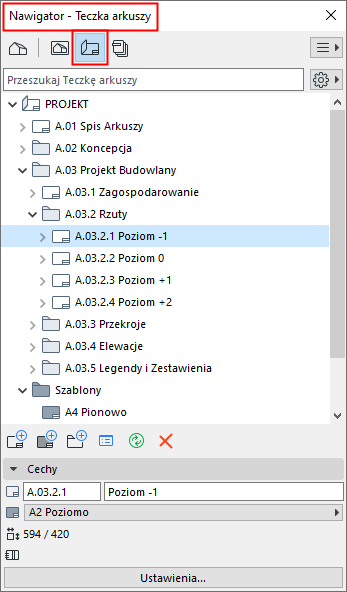

Zawiera wszystkie arkusze projektu wraz z ich rysunkami, opcjonalnie podzielone na zestawy i sformatowane na podstawie szablonów arkusza.
Zostanie wyświetlony w postaci struktury hierarchicznej w Teczce arkuszy Nawigatora lub Organizatora.
Użyj pola wyszukiwania, aby wyszukać elementy według nazwy.
Wyświetlanie zestawienia teczki arkuszy
Przenoszenie elementów Teczki arkuszy
Ustawienia i polecenia w Teczce arkuszy
Cechy elementów Teczki arkuszy
Wyświetlanie zestawienia teczki arkuszy
Za pomocą listy rozwijanej Ustawień można określić, w jaki sposób elementy Teczki arkuszy mają być wyświetlane na liście:
•Sortuj według podtypów organizuje arkusze według podtypów - dowolnie zdefiniowanej logiki. (Główna funkcja Zestawów polega na umożliwieniu przyporządkowania odpowiedniego systemu numeracji.) Struktura hierarchiczna również pokazuje nazwy rysunków należących do każdego arkusza.
Zobacz Zestawy.
•Sortuj według szablonów organizuje arkusze według ich Szablony arkusza. Rysunki nie są wymienione na liście.
•Filtruj do bieżącego wydania: Aktywuj ten filtr, aby wyświetlić tylko arkusze, które zostały dodane do najnowszego Wydania.
Zobacz Zarządzanie rewizjami.
Przenoszenie elementów Teczki arkuszy
Użyj polecenia Przeciągnij i upuść, aby przenosić i zmieniać kolejność elementów w Teczce arkuszy.
•Tworzyć hierarchiczne Zestawy
•Przenosić Arkusze z jednego Zestawu do drugiego
•Przypisać Szablon do Arkusza
•Przenosić Rysunki z jednego Arkusza do drugiego.
Uwaga: W tym przypadku relatywna odległość Rysunku od Arkusza pozostaje nie zmieniona.
Ważne: Operacje dotyczące elementów Nawigatora/Organizatora (np. przeciąganie pomiędzy mapami Nawigatora lub dodawanie elementów do Zestawu publikacji) nie są uwzględniane w krokach polecenia Odwołaj i nie mogą być odwołane.
Ustawienia i polecenia w Teczce arkuszy
•Użyj menu kontekstowego zaznaczonego obiektu z Teczki arkuszy
•Dla dowolnego wybranego elementu kliknij przycisk Ustawienia w dolnej części Teczki arkuszy

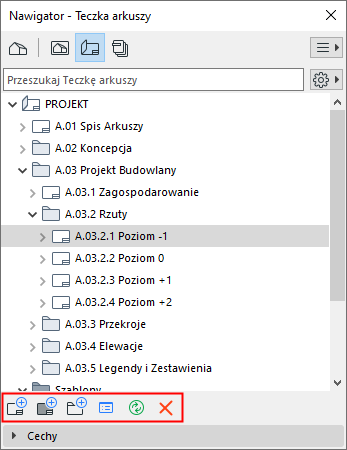

•Użyj przycisków poleceń. Ich dostępność uzależniona jest od zaznaczonego elementu w Teczce arkuszy (Teczka arkuszy, Zestaw, Arkusz, Rysunek lub Szablon arkusza):
–Nowy zestaw
–Ustawienia
–Uaktualnij: Uaktualnienia zaznaczonego Rysunku (lub Rysunków) na zaznaczonym Arkuszu.
–Usuń
•Użyj poleceń menu Dokument > Teczka arkuszy
Uwaga: Innym sposobem zarządzania Arkuszami i Rysunkami w projekcie lub sortowanie ich według kryteriów jest korzystanie z funkcji Spisu Treści.
Zobacz Spisy treści Projektu.
Cechy elementów Teczki arkuszy
Zaznacz element w Teczce Arkuszy (Teczka Arkuszy, Zestaw, Arkusz, Szablon arkusza lub Rysunek), aby zobaczyć jego cechy w panelu poniżej.

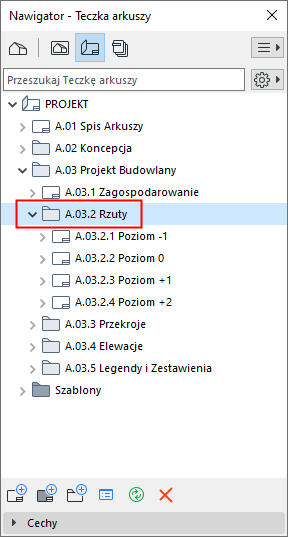

Zestaw jest folderem znajdującym się wewnątrz Teczki arkuszy. Zestawy pozwalają na sprawne układanie (organizowanie) arkuszy oraz ich numerację.
Umieść Arkusz w Zestawie, przeciągając go i upuszczając.
Więcej szczegółów dotyczących Numerów ID, patrz Identyfikacja (ID) Rysunków i Arkuszy.
Podczas określania zawartości Zestawów Publikacji, możesz dodać skrót do każdego Zestawu Teczki arkuszy: oznacza to, że tworzone są Zestawy Publikacji połączone z folderem Zestawu i jego zawartością. Wszystkie zmiany zawartości Zestawu w Teczce arkuszy są uwzględniane również w zawartości Zestawów publikacji.
