Odczytanie raportu szacunkowego wydajności energetycznej - w formacie PDF

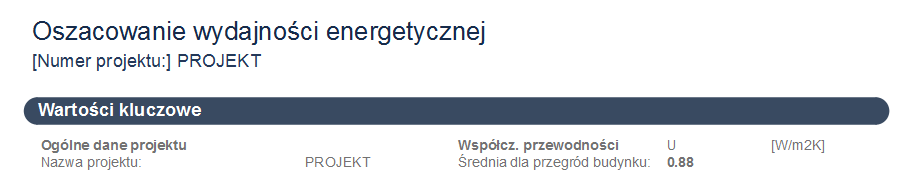

Nagłówek PDF wyświetla informacje o projekcie użytkownika zgodnie z ustawieniem w oknie dialogowym Ustawienia nagłówka / stopki.
Wartości kluczowe

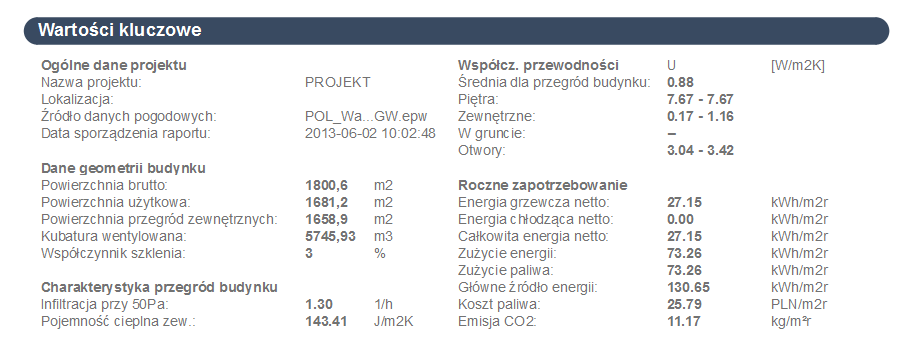

Część Wartości kluczowe Raportu szacunkowego w formacie PDF pokazuje najważniejsze dane projektowe.
W Ogólnych danych projektu, podstawowe informacje - tj. Lokalizacja i profil użytkowania, zgodnie z ustawieniem użytkownika (zobacz Przypisanie i wprowadzenie dodatkowych danych). Wyświetlona jest również dana przeprowadzenia oceny.
Rozdział dotyczący geometrii budynku zawiera wyniki analizy geometrycznej modelu, tj. powierzchnie, objętość oraz współczynnik szklenia.
Zobacz Automatyczna geometria modelu i Analiza właściwości materiałów w Oszacowaniu energetycznym.
Część dotycząca Danych wydajnościowych powłoki budynku przedstawia całkowite przenikanie powietrza w wymianie powietrza na godzinę (również zwana współczynnikiem wymiany powietrza - liczba wymian powietrza wewnętrznego zachodzących na godzinę w 1/h). Pojemność cieplna zewnętrzna dotycząca zdolności elementów budynku do kumulowania ciepła przy zmianach zewnętrznej temperatury powietrza jest również ważnym parametrem wydajności budynku.
Również w części Wartości kluczowych, wartości maksymalne i minimalne obliczonych współczynników przewodności cieplnej przedstawione są dla całego budynku, dla każdej grupy struktur w Budynku oraz otworów w powłoce budynku.
Element menu Roczne zapotrzebowanie przedstawia najważniejsze dane energetyczne (zapotrzebowanie netto i konsumpcja brutto) - w odniesieniu do jednostki powierzchni budynku, umożliwiając porównanie projektów o różnych skalach.
Bloki termiczne
Tabela w tym rozdziale zestawia bloki termiczne wraz z danymi dotyczącymi geometrii i profili użytkowania.
Wykres przestawiający Miesięczny bilans energetyczny

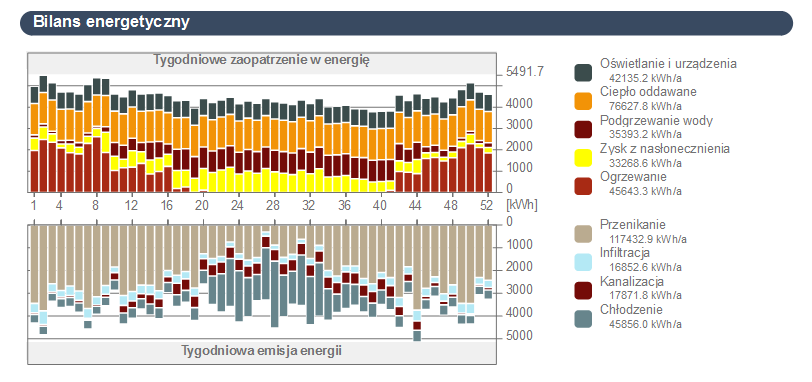

Wykres słupkowy Miesięcznego bilansu energetycznego ilustruje ilość energii oddawanej przez budynek (dolna część wykresu) oraz ilość energii dostarczonej do budynku: ilość energii pochłanianej z otoczenia oraz własne źródła ciepła (górna część wykresu) miesięcznie lub tygodniowo (w zależności od Ustawień działu raportu szacunkowego wydajności energetycznej).
Zgodnie z równaniem bilansu energetycznego - podstawą fizyki budynku - słupki dla Energii oddawanej i Energii dostarczonej muszą być równe w każdym miesiącu. Na osi pionowej wykresu przedstawiono jednostki wielkości energii. Na osi poziomej zaznaczono 12 miesięcy roku.
Wykres zatytułowany Miesięczny bilans energetyczny przedstawia zebrane wyniki obliczeń godzinowego bilansu energetycznego wykonanych za pomocą procedury obliczeń VIPCore.
Rodzaje zasilania i oddawania energii
Po prawej stronie wykresu zatytułowanego Miesięczny bilans energetyczny, wyszczególnione są przepływy energii tworzące słupki wykresu. Liczba i typ składowych bilansu energetycznego pojawiających się na poszczególnych Raportach oceny energetycznej zależą od ustawień w oknach dialogowych Instalacji budynku. Całkowite roczne wartości przepływu energii wyświetlane są w kWh/a.

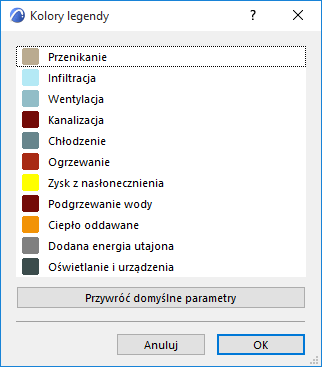

Poniższa tabela przedstawia wszystkie typy energii dostarczanej i oddawanej wraz z kolorem, w jakim przedstawione są na wykresie domyślnego bilansu energetycznego.
Kategorie energii dostarczanej i oddawanej, poza tym, że służą wizualizacji bilansu energetycznego, również dostarczają informacji na temat systemów MEP (typu chłodzenia, ogrzewania, wentylacji) oraz rozwiązań związanych z ochroną środowiska w danym projekcie.
W lewej kolumnie przedstawiono przepływy energii, które pojawiają się po stronie Energii oddawanej w wykresie bilansu energetycznego, a po prawej podano rodzaje Energii dostarczonej. Środkowa kolumna zawiera przepływy energii, które mogą być Energią oddawaną lub dostarczoną w zależności od konkretnej sytuacji.
Przepływy energii obramowane w powyższej tabeli pełnymi liniami wymagają wprowadzenia jednego lub większej liczby Źródeł energii.
Zobacz Źródło energii.
Konsumpcja energii według celu

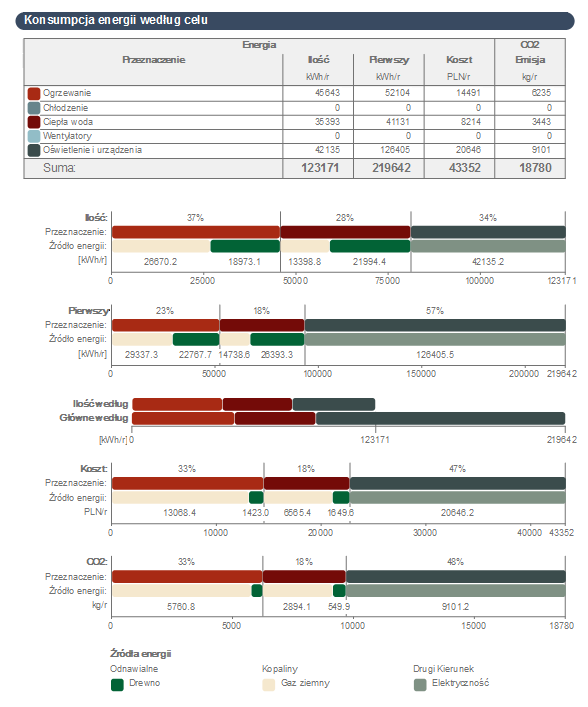

Ta część Raportu oceny zawiera dwie tabele i kilka wykresów.
W kolumnie z lewej strony tabeli wyszczególniono Cele według nazwy oraz oznaczenia kolorystyczne stosowane na wykresie kołowym. W kolumnie Ilość wyszczególniono wielkości (np. kWh/a], a kolumna Koszty przedstawia ceny (waluta/a) każdego źródła energii zużywanego dla każdego celu w skali roku. Obok kolumny z rozdziałem energii pierwotnej, kolumna po skrajnie prawej stronie pokazuje emisję węgla odpowiednio do wartości celów energetycznych.
Wykresy Rozkład według celów przedstawiają procentowy udział
•Wartości energii
•Główne źródło energii
•kosztów
•emisji dwutlenku węgla
dla każdego celu energetycznego.
Wykres słupkowy docelowych wartości energii według celów głównych pomaga użytkownikom porównać zużycie energii z pierwotnym poborem energii.
Istnieje możliwość wyświetlenia wykresu Zużycia energii w formie wykresu słupkowego lub kołowego.
Zobacz Ustawienia działu raportów.
Główne źródło energii
Wartość energii pierwotnej jest 'wspólnym mianownikiem' konsumpcji energii z poszczególnych typów źródeł podczas określania całkowitej konsumpcji energii przez budynek. Nie tylko wskazuje ona wartość źródła energii zużytej netto, ale również łączy energię potrzebną do produkcji, transportu oraz przetworzenia surowca źródła energii oraz dostarczenia do miejsca eksploatacji. Minimalizacja zapotrzebowania na energię pierwotną jest doskonałym sposobem na poprawę ogólnych osiągów projektowanych budynków.
Współczynniki energii pierwotnej przypisane do źródeł energii różnią się w zależności od usytuowania budynku.
Zobacz Ustawienia lokalizacji.
W oknie dialogowym Źródła energii należy wprowadzić dane charakterystyczne dla danego regionu (jeśli są dostępne) lub dokonać oceny projektu używając domyślnych parametrów oferowanych przez funkcję Oszacowania energetycznego (na podstawie normy DINV-18599).
Konsumpcja energii według źródła

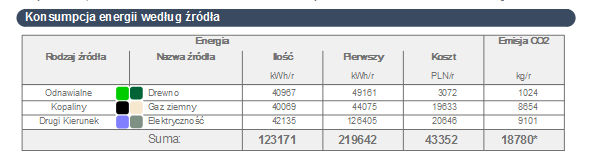

Ta część Raportu oceny zawiera jedną tabelę i kilka wykresów.
W kolumnie z lewej strony tabeli wyszczególniono źródła energii według typu (odnawialna, kopalna, wtórna) oraz oznaczenia kolorystyczne stosowane na wykresie kołowym. W kolumnie Ilość wyszczególniono wielkości (np. kWh/a], a kolumna Koszty przedstawia ceny (waluta/a) energii zużytej z każdego źródła w skali roku.
Kolumna z prawej strony przedstawia emisję dwutlenku węgla odpowiednio do poszczególnych źródeł energii.
Wykres Rozkład według typu przedstawia procentowy udział
•Wartości energii
•Główne źródło energii
•kosztów
•emisji dwutlenku węgla
dla wykorzystanych źródeł energii.
Wykres słupkowy docelowych wartości energii według źródeł głównych pomaga użytkownikom porównać zużycie energii z pierwotnym poborem energii.
Istnieje możliwość wyświetlenia wykresu Zużycia energii w formie wykresu słupkowego lub kołowego.
Zobacz Ustawienia działu raportów.
Wpływ na środowisko

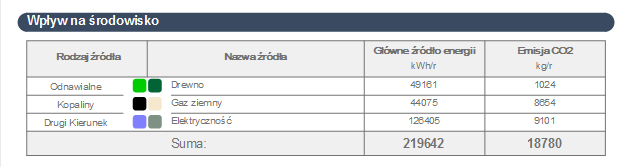

Ten rozdział zawiera podsumowanie wpływu na środowisko budynku poprzez przedstawienie poziomu emisji dwutlenku węgla, odpowiednio do Źródeł energii.
