Editar e gerir Materiais de Construção
Abra a caixa de diálogo Materiais de Construção:
•Opções > Atributos do Elemento > Materiais de Construção
•Barra de ferramentas de Atributos (Windows > Barras de Ferramentas > Atributos)

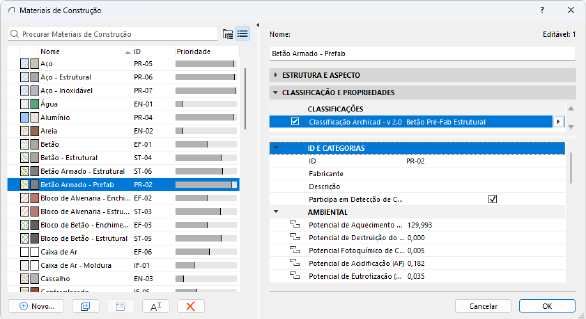

•O painel esquerdo lista os Materiais de Construção do projecto, por Nome, ID, e Prioridade de Intersecção.
•Os pontos de brilho verdes indicam os materiais de construção dos elementos actualmente seleccionados.

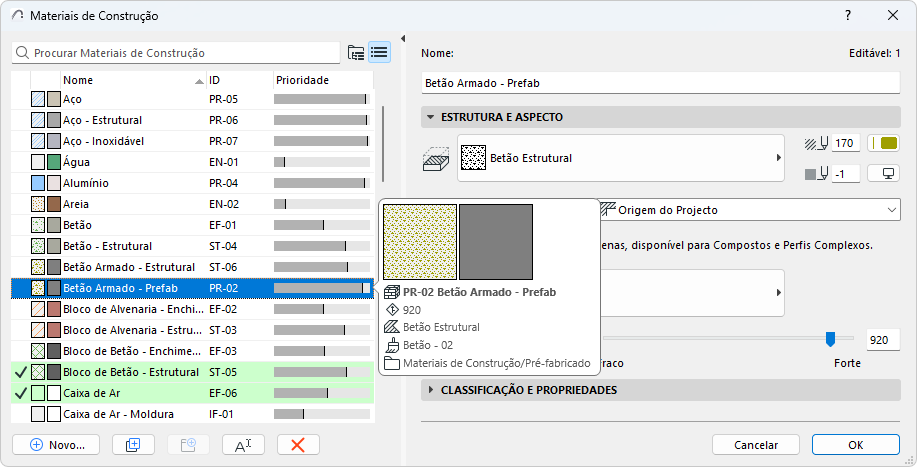

Nota: passe o cursor sobre um material para ver mais informação sobre o mesmo.
Para mais informações, veja Utilização dos diálogos de atributos.
1.Seleccione um ou mais Material(s) de Construção para editar.

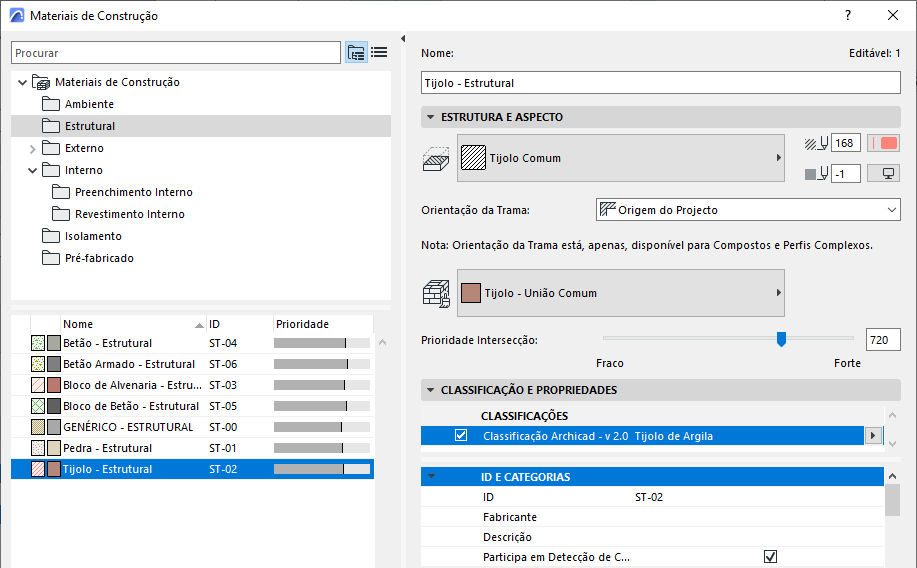

Dica: na vista de pastas, seleccione uma subpasta para editar todo o seu conteúdo de uma só vez.
2.Utilize os campos do lado direito da caixa de diálogo para editar propriedades
Trama de Corte
Escolha uma Trama de Corte para este Material de Construção. Este pop-up apenas lista as tramas definidas como tramas de corte: ver Categorias de Tramas
Caneta de Primeiro Plano de Trama de Corte/Caneta de Fundo de Trama: escolha a caneta de primeiro plano e de fundo para este Material de Construção.
Ver também Eliminação de Linha Entre Elementos de Modelo.
Orientação da Trama
Afecta o padrão de trama de Materiais de Construção aplicados a elementos compostos e Perfis Complexos apenas. Escolha uma opção de orientação da trama:
•Origem de Projecto: o padrão de trama tem origem na Origem de Projecto.
•Origem do Elemento: o padrão de trama é alinhado com a direcção do elemento.
•Ajustar à Camada: (disponível apenas para tramas de símbolo.) O padrão encaixa dentro dos limites da Espessura da Camada.
Definir a Orientação de Padrões da Trama de Vector ou Símbolo
Tramas de Símbolo como Camadas de Elementos da Composição: Ajustar à Camada
Superfície
Seleccione a Superfície para visualizar este Material de Construção em 3D.
Nota: ao nível do elemento, pode sobrepor a superfície na sua caixa de diálogo Definições (Painel Modelo) ou Informações.
