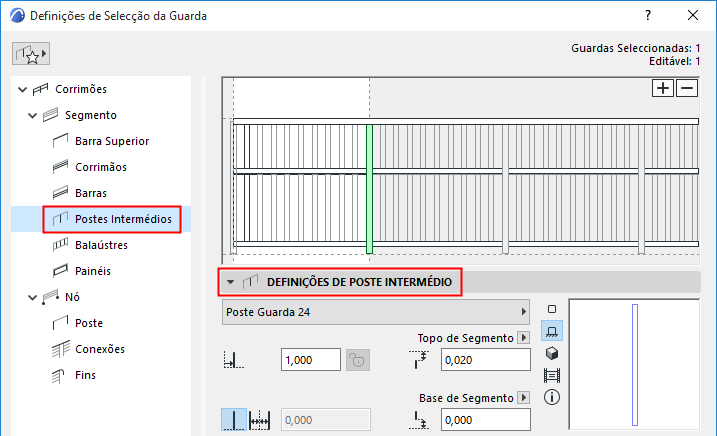

Definições de Poste Intermédio (Ferramenta Guarda)
Use estas definições para adicionar e definir qualquer número de Postes Intermédios no Editor de Padrão.

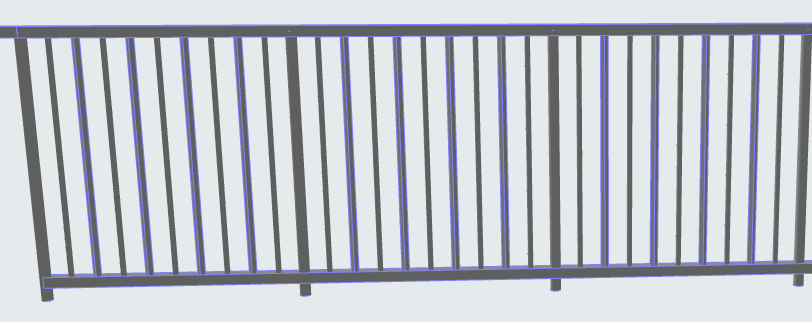

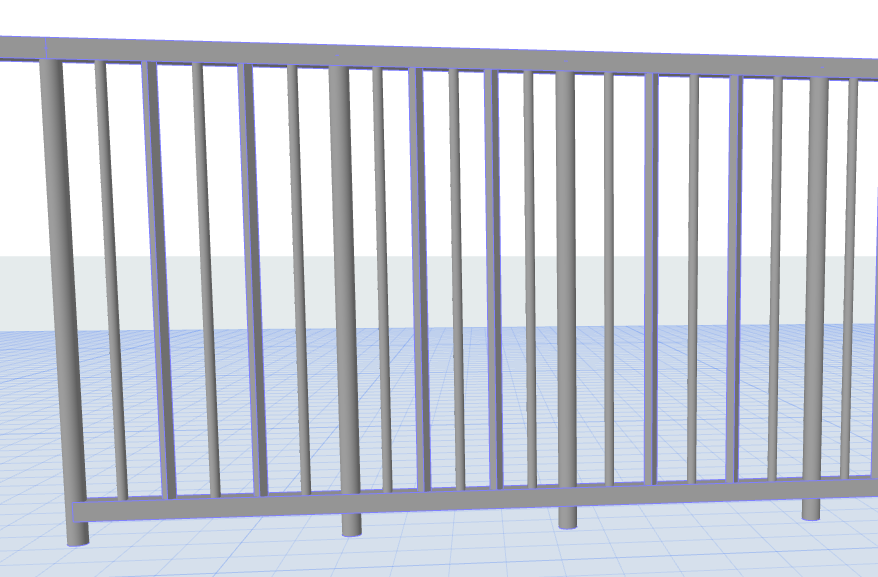

Os Postes Intermédios encontram-se entre Nós de Segmentos (ao contrário dos Postes, que se encontram nos Nós.)
Os Postes Intermédios também podem ser usados como ponto de referência durante o posicionamento de Painéis ou Barras.
Para adicionar ou apagar Postes Intermédios, use o sinal Positivo ou Negativo no Editor de Padrão.
Ver também Adicionar Componente no Editor de Padrão.
Escolha um componente GDL como Poste Intermédio ou escolha Nenhum no pop-up (se não pretender colocar um Poste Intermédio físico).
Para criar definições para o componente GDL, use o painel abaixo. Ver Definições Componente de Poste (Postes/Postes Intermédios/Balaústres).
Adicionalmente ao conteúdo previamente definido, pode guardar um componente personalizado como um Poste.
Para mais pormenores, veja Personalizar Subelementos para Escadas e Varões.

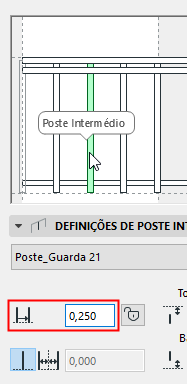

Para o primeiro Poste Intermédio do Padrão: insira um valor para a distância do Poste Intermédio à aresta esquerda do Padrão.

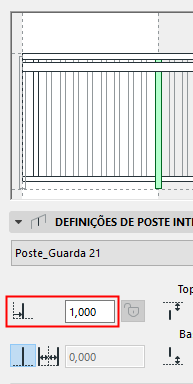

Para cada Poste Intermédio adicional: o afastamento é definido como a distância do Poste Intermédio à sua esquerda.
Clique no ícone de cadeado para fixar o Poste Intermédio na posição definida. Isto é relevante caso a Distribuição de Padrão venha a activar o padrão a alongar. Os Postes Intermédios que são bloqueados não se movem.
Ver Distribuição e Posição de Padrão.
Pelo menos, um Poste Intermédio tem de ser flexível (permanecer desbloqueado). Use esta opção caso o seu padrão contenha painéis de tamanho fixo.

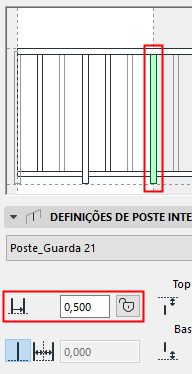

Para o Poste Intermédio que se encontra na aresta esquerda da parte branca do Editor de Padrão: esta Distância também representa o Comprimento de Padrão, conforme apresentado aqui:
Poste Intermédio na Aresta Direita do Editor de Padrão = Comprimento de Padrão
Ver também Comprimento de Padrão.

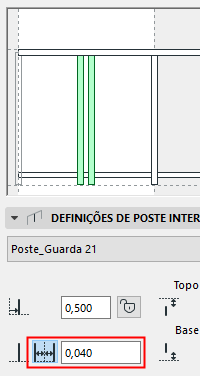

Use este controlo para duplicar o Poste Intermédio seleccionado, com um afastamento definido entre os postes:

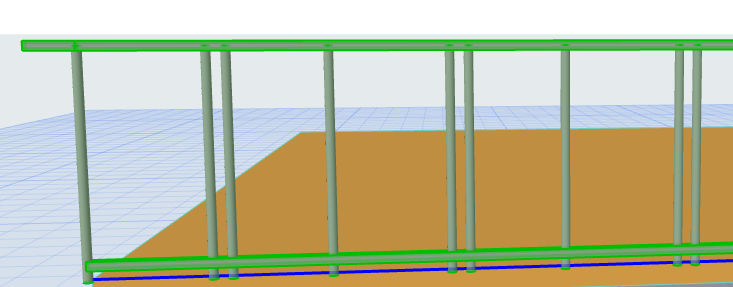

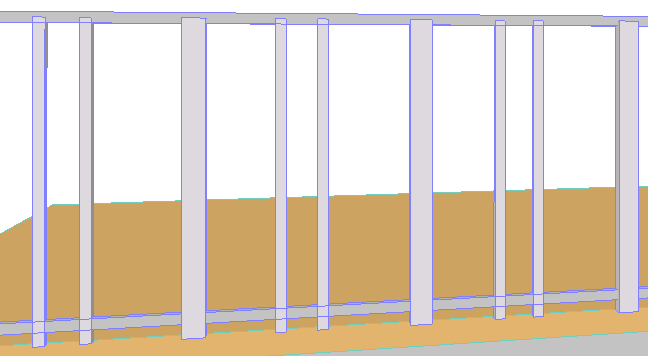

Guardas com Painéis de Vidro, Suportados por Postes Intermédios Duplicados

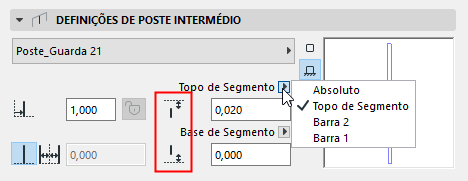

Afastamento de Topo/Base de Poste Intermédio
Insira um valor de afastamento da base e do topo para o Poste Intermédio.
Use o pop-up para definir o modo de calcular o afastamento:
•Topo de Segmento: defina o valor de afastamento relativo à altura de Segmento.
Nota: a Altura de Segmento é definida nas Definições de Segmento. Ver Altura de Segmento e Afastamento Vertical.
•Absoluto: insira a altura absoluta do Poste Intermédio. O Poste Intermédio é, então, afastado do topo de Segmento em concordância.
•Barra 1/2...: se tiver quaisquer Barras no padrão, pode definir o afastamento do topo ou da base em relação à altura de uma Barra em particular.
