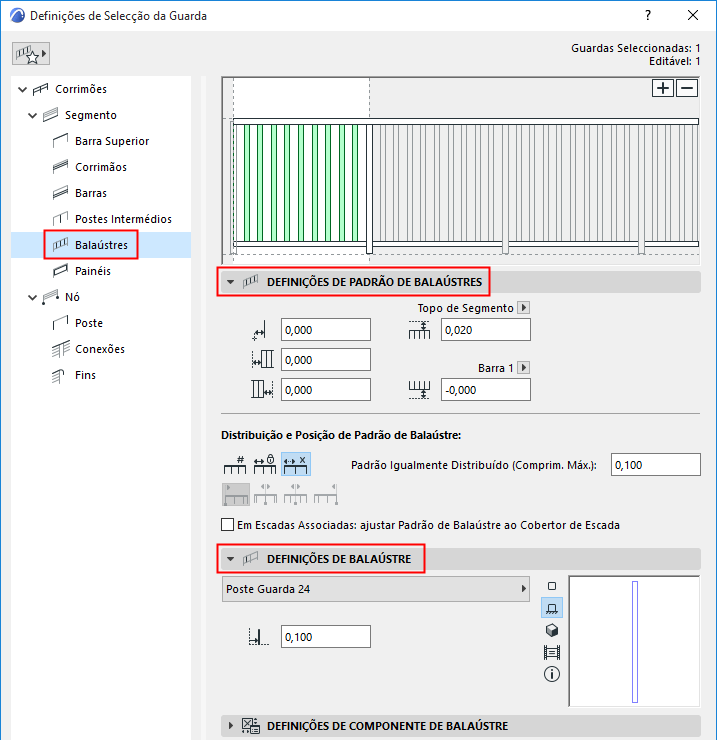

Definições de Balaústre (Ferramenta Guarda)
Balaústres são um padrão dentro do padrão. Por defeito, o padrão contém dois conjuntos de Balaústres; seleccionando um balaústre, selecciona todas as suas cópias de ocorrência no Editor de Padrão.
Os Balaústres não têm fixações; podem ser colocados nos espaços entre Barras/Barras Superiores ou no topo/base do Segmento.
Para adicionar ou apagar Balaústres, use o sinal Positivo ou Negativo no Editor de Padrão.
Ver também Adicionar Componente no Editor de Padrão.
O número de Balaústres que pode adicionar ao Padrão pode ser restringido por:
•o valor Distância Do Anterior do Balaústre, que é definido no Painel Definições de Balaústre (ver abaixo), e
•na Distribuição Padrão de Balaústre, como quando o Padrão está limitado a um Comprimento de Padrão máximo.
Definições de Padrão de Balaústres

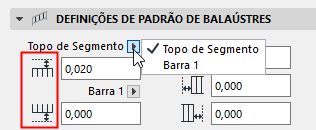

Afastamento do Topo/Base do Balaústre
Insira um valor de afastamento da base e do topo para o conjunto de Balaústres.
Use o pop-up para definir o modo de calcular o afastamento:
•Topo de Segmento: defina o valor de afastamento relativo à altura de Segmento.
Nota: a Altura de Segmento é definida nas Definições de Segmento. Ver Altura de Segmento e Afastamento Vertical.
•Barra 1/2...: se tiver quaisquer Barras no padrão, pode definir o afastamento do topo ou da base em relação à altura de uma Barra em particular.
Defina um afastamento lateral para os Balaústres.
Insira afastamentos opcionais à esquerda/direita para o Padrão de Balaústre. Os afastamentos são medidos a partir das extremidades esquerda e direita do padrão.

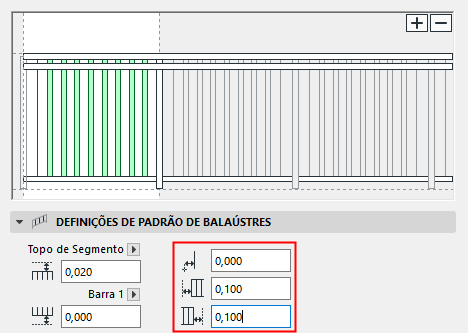

Afastamentos de Padrão de Balaústre: Horizontal, Esquerdo, Direito
Distribuição e Posição de Padrão (Balaústres)
Estas opções definem a distribuição do Padrão de Balaústre.
Nota: o Comprimento de Padrão de Balaústre pode ser visualizado na página do Segmento das Definições do Corrimão: os Balaústres pretos representam o Padrão de Balaústre. (Em contraste, o Comprimento de Padrão de Segmento estende-se até ao primeiro Poste Intermédio.)

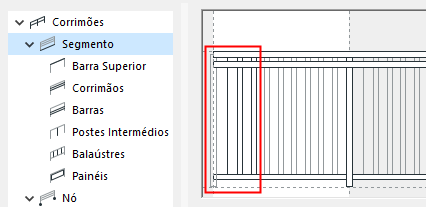

Comprimento de Padrão de Balaústre (visível no Editor de Padrão, nas Definições de Segmento)
Seleccione uma das quatro opções de Distribuição de Padrão:

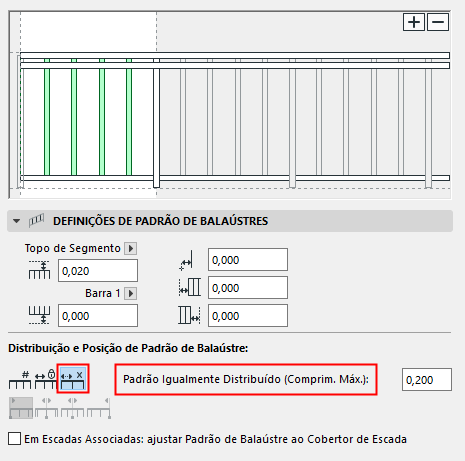

•Padrão Igualmente Distribuído: o padrão de Balaústre é repetido ao longo do Padrão de Segmento. O Comprimento de Padrão é ajustado (alongado) conforme necessário.
Introduza um Comprimento Máximo para o Padrão de Balaústre:

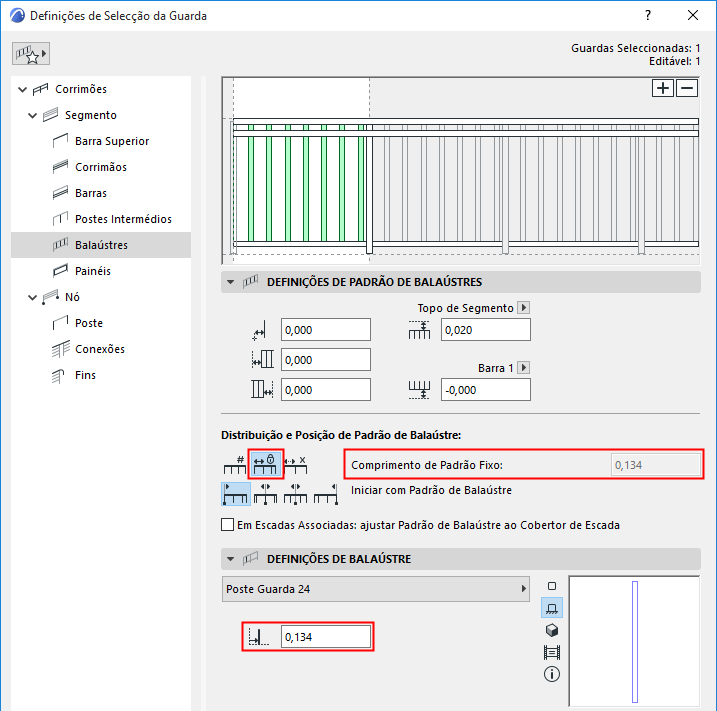

•Comprimento de Padrão Fixo: o Comprimento de Padrão de Balaústre é fixo e inalterado.
O Comprimento de Padrão de Balaústre é a soma dos valores da Posição dos conjuntos de Balaústres, definidos nas Definições de Balaústre, abaixo.

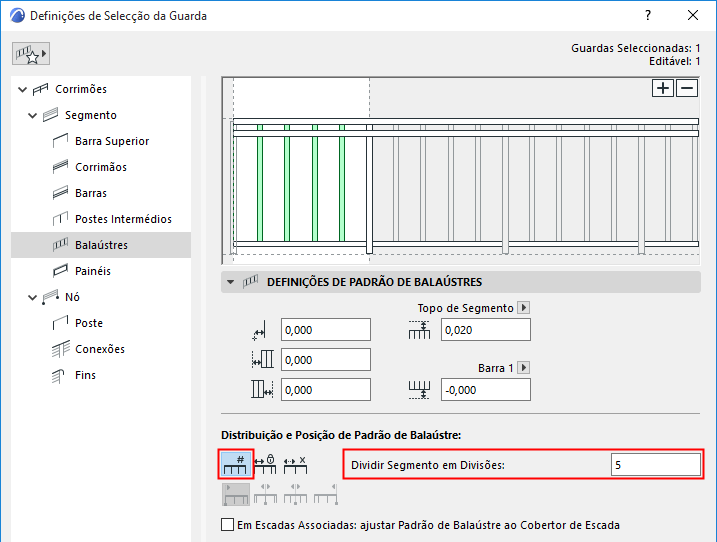

•Dividir Segmento em Divisões: divida o Comprimento de Padrão de Balaústre em divisões (introduza o número de divisões no campo; p. ex., 5). O Padrão de Balaústre será alongado de forma a ajustar-se exactamente a cada divisão.
•Comprimento de Padrão de Balaústre = Largura do Cobertor: para Guardas associadas a uma Escada. (Escolher esta opção sobrepõe-se a qualquer outra opção de distribuição do Padrão de Balaústre.)
Ver também Guardas em Escadas Associadas em Definições de Segmento.
Painel Definições de Balaústre
Escolha um componente GDL como Balaústre.
Para criar definições para o componente GDL, use o painel abaixo. Ver Definições Componente de Poste (Postes/Postes Intermédios/Balaústres).
Adicionalmente ao conteúdo previamente definido, pode guardar um componente personalizado como um Poste e usá-lo como Balaústre.
Para mais pormenores, veja Personalizar Subelementos para Escadas e Varões.

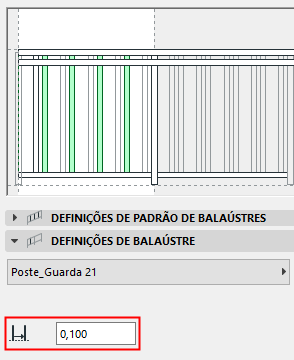

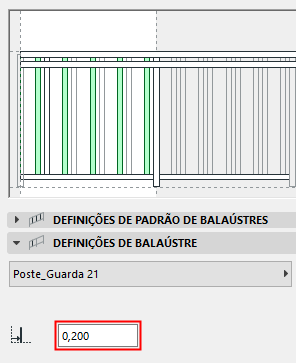

Para cada Conjunto de Balaustrada seleccionado no Editor de Padrão: defina a posição do Balaústre como a distância em relação ao anterior. (Se tiver mais do que um Conjunto de Balaustrada, a soma dos dois valores é o Comprimento de Padrão do Balaústre).
