Definições de Painel (Ferramenta Guarda)
Use estas Definições para adicionar/remover e definir Painéis de Guarda no Editor de Padrão.
Adicionar Painéis ao Editor de Padrão
Para adicionar ou apagar Painéis, use o sinal Positivo ou Negativo no Editor de Padrão.
Ver também Adicionar Componente no Editor de Padrão.

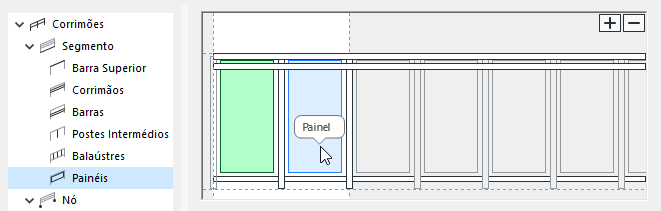

Pode adicionar um Painel no espaço vazio entre dois Postes Intermédios ou Barras. Se o campo já contiver Balaústres, não pode adicionar um Painel.
Painéis Divididos por um Poste Intermédio
Painéis Divididos por uma Barra

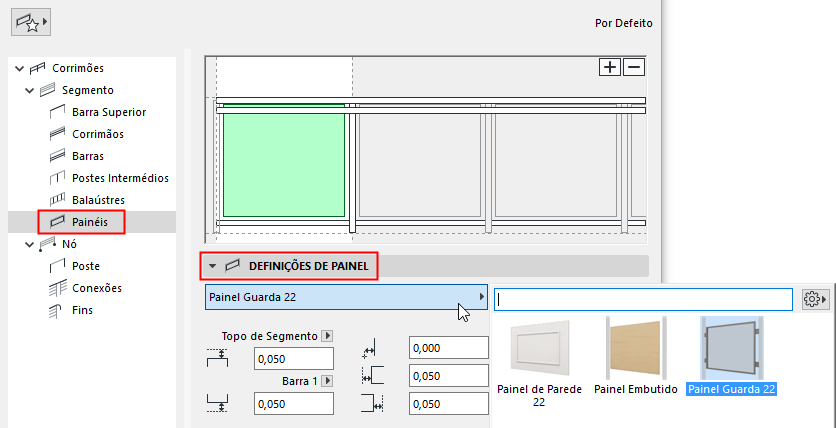

Definições de Painel
No pop-up, escolha um componente GDL como Painel.
Para criar definições para o componente GDL, use as definições no painel abaixo. Ver Definições de Componente de Painel de Corrimão.
Adicionalmente ao conteúdo previamente definido, pode guardar um componente personalizado como um Painel.
Para mais pormenores, veja Personalizar Subelementos para Escadas e Varões.

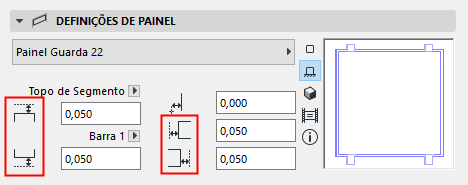

•Defina o afastamento do topo e da base do Painel com referência ao topo/base do Segmento ou a uma Barra, se o Padrão as contiver.
Nota: a Altura de Segmento é definida nas Definições de Segmento. Ver Altura de Segmento e Afastamento Vertical.
•Defina os afastamentos à esquerda e à direita em relação a Postes Intermédios.
Nota: valores de afastamento positivos significam que o tamanho do painel diminui.

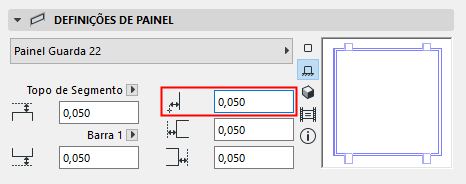

•Afastamento Horizontal: defina o afastamento lateral do Painel (se existente)
Definições de Componente de Painel de Corrimão

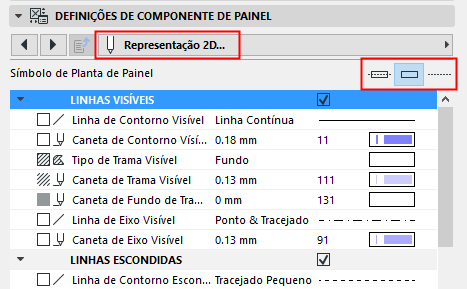

Tipo de Símbolo 2D de Painel
Seleccione um Tipo de Símbolo no separador Representação 2D das Definições de Componente de Painel.
Visualização de Símbolo 2D do Painel
Defina as preferências de visualização 2D para o componente de Painel, usando os controlos abaixo (para partes Visíveis e Escondidas da Guarda).
Mostrar/Esconder Símbolo 2D do Painel
Por defeito, a visibilidade dos componentes de Painel em vistas 2D é definida em Documentação > Visualização do Modelo > Opções de Visualização do Modelo.
Personalize a visibilidade do Painel em Definições de Guarda. (Ver Componentes de Símbolo Em Planta da Guarda.)

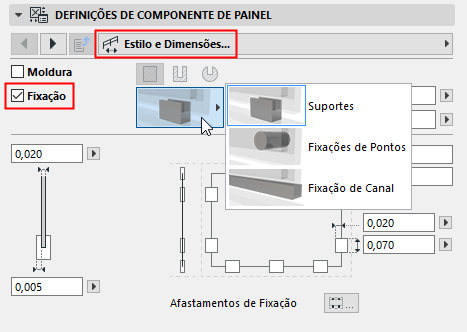

Mostrar Fixações
Clique em Fixações no separador Estilo e Dimensões das Definições de Componente de Painel para aceder às definições, incluindo tipo, tamanho, perfil e Material de Construção e número.
Os controlos dependem do tipo de Fixação que escolher (Suportes, Fixações de Pontos ou Fixação de Canal).
