1.Active a ferramenta de Cota Linear.

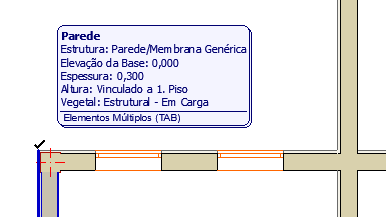

2.Desloque o seu cursor para o elemento que pretende cotar. O feedback realçado permite-lhe saber que elemento será cotado.

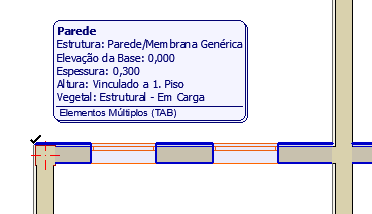

Se o seu cursor está a passar por cima de vários elementos, a Etiqueta de Informações solicita-lhe que clique em Tab para percorrer os elementos.

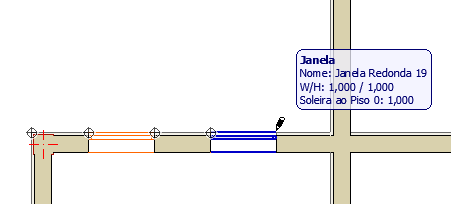

3.Clique ao longo do elemento que pretende cotar para colocar pontos de referência temporários onde as segmentos da cota devem começar e terminar. À medida que avançar, o elemento ao qual o ponto de referência pertence está realçado.
4.Se necessário, revogue qualquer ponto de referência clicando nele novamente.
5.Faça duplo clique depois de colocar o último ponto de referência.

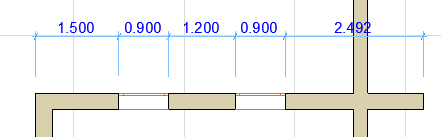

6.Clique com o cursor Martelo preto, onde quiser que a corrente de cotas apareça.
