Ler o Relatório de Avaliação do Desempenho Energético - em PDF

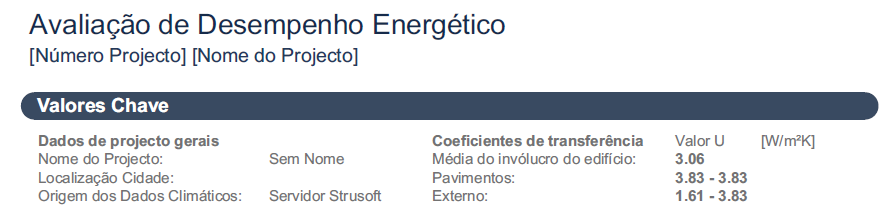

O cabeçalho do PDF apresenta informações do projecto personalizadas, conforme definido no diálogo Definições Cabeçalho / Rodapés.

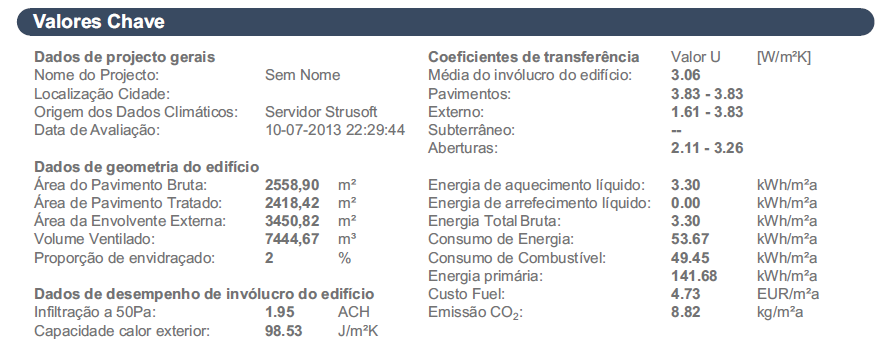

Valores Chave
A secção dos Valores Chave do PDF "Relatório de Avaliação" apresenta os dados do projecto mais importantes.
Sob Dados de projecto gerais, informação básica, como a Localização e Perfil de Operação, conforme especificado pelo utilizador (ver Atribuição e Introdução Adicional de Dados). Também é apresentada a data da avaliação.
O capítulo sobre a Geometria do Edifício contém resultados da análise da geometria do modelo, tal como áreas, volume e proporção de envidraçado.
Ver Análise Automática da Geometria do Modelo e Propriedades do Material na Avaliação Energética.
A secção de Dados de Desempenho da Membrana do Edifício apresenta o Vazamento geral de Ar em substituição de ar por hora (também denominado de taxa de substituição de ar - o número de alterações de volume de ar interior que ocorrem por hora em 1/h). A Capacidade de calor exterior (mede a capacidade das estruturas do edifício em armazenar calor perante as mudanças térmicas do ar exterior) é também uma medição de desempenho da estrutura do edifício importante.
Também na secção Valores chave, os valores mínimos e máximo dos coeficientes de transferência de calor calculados são listados para todo o edifício, para cada grupo da estrutura do edifício e para os vãos na membrana do edifício.
Sob Procuras específicas anuais, são apresentados os dados mais importantes sobre o desempenho energético (dados relacionados com a procura líquida e consumo bruto) - projectados para uma unidade de área do edifício -, tornando possível a comparação de projectos de dimensões diferentes.

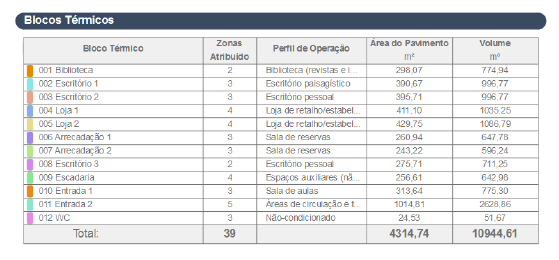

Blocos Térmicos
A tabela neste capítulo tabula os blocos térmicos com os seus dados geométricos e Perfis de Operação.

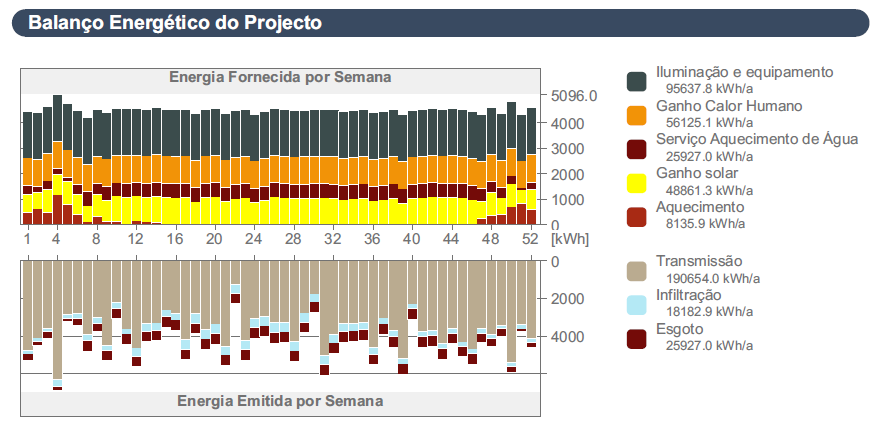

Gráfico de Barras Balanço de Energia Mensal
O gráfico de barras Balanço de Energia Mensal é uma representação gráfica da quantidade de energia que o edifício emite (zona inferior do gráfico), bem como da energia Fornecida do edifício: a quantidade de energia que absorve do ambiente e as suas próprias fontes internas de calor (parte superior do gráfico), por mês ou semana (consoante as Definições dos Capítulos do Relatório da Avaliação do Desempenho Energético).
De acordo com a equação do balanço de energia - que é o fundamento da física de construção - as barras da energia Emitida e da energia Fornecida têm de ser iguais todos os meses. O eixo vertical do gráfico mostra uma escala de energia. Ao longo do eixo horizontal, são apresentados os dozes meses do ano.
O Gráfico de Barras do Balanço de Energia Mensal apresenta os resultados cumulativos dos cálculos do balanço de energia hora a hora executados pelo Motor de Cálculo VIPCore.
Tipos de Fornecimento e Emissão de Energia
À direita do diagrama do Balanço de Energia Mensal, são listados os fluxos de energia que constituem as barras do gráfico. O número e tipo destes componentes do balanço de energia que aparecem num Relatório de Avaliação Energética em particular, dependem das definições no diálogo Sistemas de Edifício do edifício avaliado. As quantidades de fluxo de energia anuais totais são apresentadas em kWh/a.

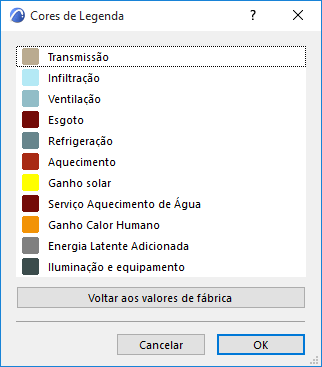

A tabela abaixo apresenta uma lista de todos os tipos de fornecimento e emissão de energia, com a respectiva cor de apresentação no gráfico de barras do Balanço de Energia por defeito.
Estas categorias de fornecimento e emissão de energia, além de ser utilizadas para visualizar o balanço de energia, também fornecem informação adicional sobre os sistemas MEP (tipo de arrefecimento, aquecimento e ventilação) e soluções de energia verde para o projecto avaliado.
A coluna da esquerda apresenta os fluxos de energia que aparecem no lado da energia Emitida do gráfico de barras do balanço de energia, enquanto que a coluna da direita lista os tipos de energia Fornecida. A coluna ao centro contém fluxos de energia que podem aparecer como emitidos ou fornecidos, consoante a situação em particular.
Os fluxos de energia que aparecem emoldurados com linhas contínuas na tabela acima requerem a introdução de uma ou mais Fontes de Energia.
Ver Fonte de Energia.

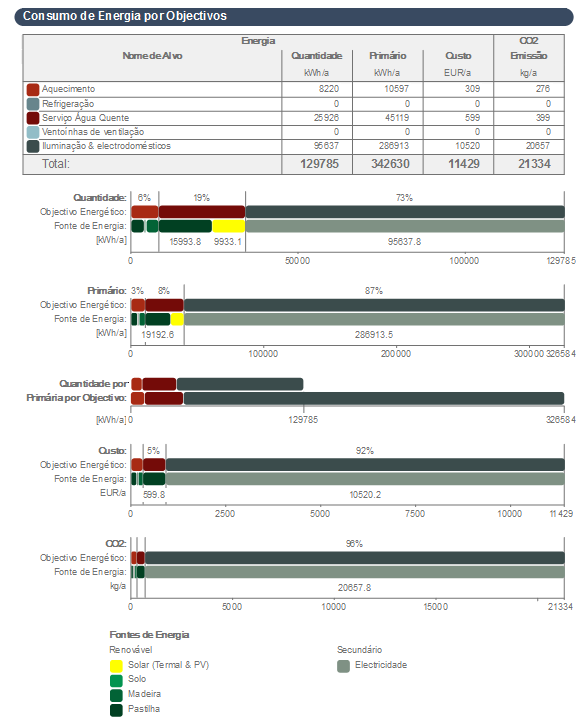

Consumo de Energia por Objectivos
Esta secção do Relatório de Avaliação possui duas tabelas e vários gráficos.
A coluna na extrema esquerda da tabela apresenta uma lista dos Alvos energéticos por nome, mais os respectivos códigos de cor utilizados no gráfico circular. A coluna Quantidade apresenta uma lista da magnitude [p. ex., kWh/a], enquanto a coluna de Custo apresenta o preço [moeda/a] da energia gasta em cada objectivo num ano. Junto à Divisão de energia primária, a coluna na extrema direita da tabela apresenta as pegadas de carbono associadas às magnitudes dos alvos energéticos listados.
Os gráficos Distribuição por Objectivos apresentam graficamente as percentagens de
•Quantidades de energia
•Energia primária
•custos
•pegadas de carbono
associadas a cada objectivo energético.
O gráfico de barras Quantidades de Energia Alvo por Objectivos Primários ajuda os utilizadores a compararem a magnitude do consumo de energia com o consumo de energia primária.
É possível visualizar o gráfico do Consumo de Energia no formato de gráfico de barras ou redondo.
Ver Definições dos Capítulos do Relatório.
Energia Primária
O valor de energia primária é o 'denominador comum' entre diferentes tipos de consumo de fontes de energia, ao determinar-se o consumo de energia total do edifício. Ele não só indica a fonte de energia líquida consumida, como também incorpora a energia necessária para o fabrico, o transporte e o processamento das matérias-primas da fonte de energia, bem como o seu transporte para o local de utilização. A minimização da procura específica de energia primária é um importante modo de melhorar o desempenho geral do edifício concebido.
Os factores de energia primária atribuídos às fontes de energia diferem consoante a localização do edifício.
Ver Definições de Localização.
Utilize o diálogo Factores de Fonte de Energia para introduzir os dados específicos da região, se disponíveis, ou avaliar o projecto recorrendo às atribuições por defeito (com base na norma DINV-18599).

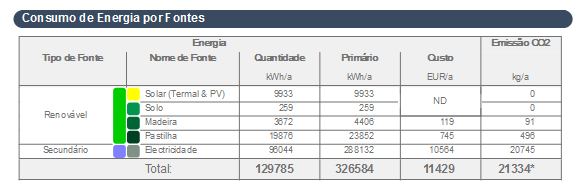

Consumo de Energia por Fontes
Esta secção do Relatório de Avaliação possui uma tabela e vários gráficos.
A coluna na extrema esquerda da tabela apresenta uma lista das fontes de energia por tipo (Renovável, Fóssil e Secundário) e nome, mais os respectivos códigos de cor utilizados no gráfico circular. A coluna de Quantidade apresenta a magnitude [p. ex., kWh/a], enquanto a coluna Custo apresenta o preço [moeda/a] de cada fonte de energia consumida num ano.
A coluna na extrema direita da tabela apresenta as pegadas de carbono associadas às magnitudes das fontes de energia listadas.
Os gráficos Distribuição por Fontes apresentam graficamente as distribuições percentuais de
•Quantidades de energia
•Energia primária
•custos
•pegadas de carbono
das fontes de energia utilizadas.
O gráfico de barras Quantidades de Energia Fonte por Fontes Primárias ajuda os utilizadores a compararem a magnitude do consumo de energia com o consumo de energia primária.
É possível visualizar o gráfico do Consumo de Energia no formato de gráfico de barras ou redondo.
Ver Definições dos Capítulos do Relatório.

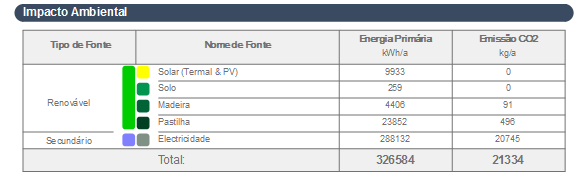

Impacto Ambiental
Este capítulo resume o impacto ambiental do funcionamento do edifício, apresentando a Pegada de Carbono e a Energia primária, de acordo com as Fontes de Energia.
