Definições da Ferramenta Clarabóia
A área esquerda do browser da caixa de diálogo Definições de Selecção de Clarabóia é semelhante à de outros elementos Objecto.
Ver Definições de Elementos Itens da Biblioteca.
Para mais informações, veja Clarabóias.
Painel de Previsualização e Posicionamento de Clarabóia
Largura: introduza a largura da clarabóia.
Altura: introduza a altura da clarabóia.

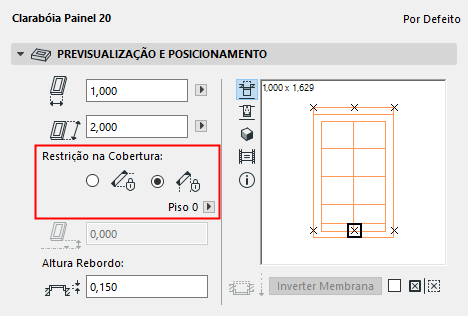

Restrição na Cobertura: apenas disponível para Clarabóias seleccionadas colocadas em Coberturas (não Membranas). Use este controlo para decidir como restringir a posição da Clarabóia num plano de Cobertura modificado:
•se Horizontalmente (a Clarabóia restringirá a sua posição como visto na Planta)
•ou Verticalmente (a Clarabóia restringirá a sua elevação vertical independentemente da sua posição na Planta.)
Para mais informações, veja Restrição de Clarabóia Relativa a uma Cobertura.
Altura de soleira/peitoril ou padieira: este campo que expressa a altura do ponto de inserção da Clarabóia (o respectivo peitoril/soleira ou padieira), conforme medido a partir de um piso específico ou a partir da Linha Pivot da Cobertura. (se tiver restringido a posição da Clarabóia na horizontal, este campo é só de leitura.)
•Clique num ponto quente da janela de Previsualização para definir o ponto de inserção da soleira/peitoril/padieira da Clarabóia (no topo ou na base da Clarabóia).

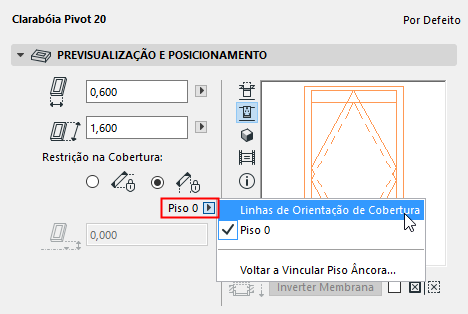

•A partir do pop-up, escolha se pretende medir esta altura de um piso específico ou a linha pivot da Cobertura.
O botão Inverter Membrana apenas está disponível para as Clarabóias seleccionadas colocadas em Membranas (não Coberturas). Clique em Inverter Membrana para alterar a orientação da Clarabóia para o lado oposto (por exemplo, de “dentro” para “fora”).
Assinale a opção Simetria de Item Biblioteca para efectuar a a simetria da Clarabóia quando a coloca ou a simetria da Clarabóia.
Área de Previsualização
Ver Opções de Previsualização.
Uma Clarabóia é posicionada pelo seu ponto quente, definido no símbolo 2D do Objecto.Este ponto quente é marcado com um rectângulo realçado e actuará como o ponto de inserção do Objecto.
Os outros pontos quentes (se existirem) quentes são visualizados como um X. Clique em qualquer um deles se pretender utilizá-lo como ponto de inserção em vez de um ponto quente primário por defeito.
Definições Clarabóia

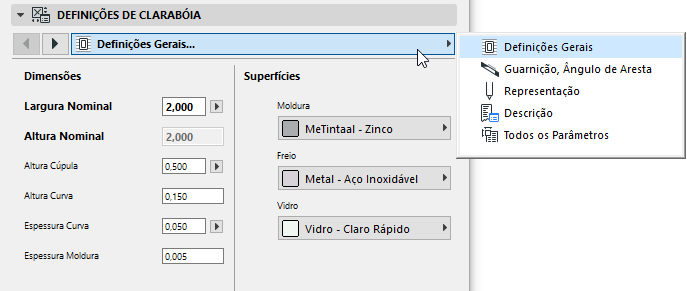

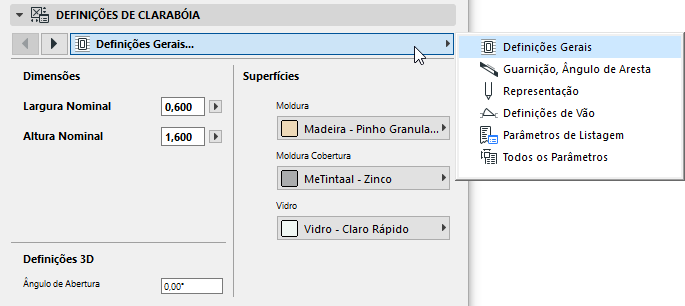

Utilize esta interface para definir os parâmetros da Clarabóia.
Nota: as cores das Canetas e das Tramas, para visualização em Planta, podem ser definidas neste painel (utilizando os controlos da Representação D), ou, então, substituídos pelas canetas e tramas personalizadas do painel Planta e Corte abaixo.
Clique num desses parâmetros para o seleccionar e para modificar o valor da variável.
Painel Planta e Corte da Clarabóia
Na planta, as Clarabóias são, por predefinição, baseadas numa projecção 3D, não uma imagem simbólica.
Nota: as Clarabóias nas Coberturas Plano-Simples que foram migradas do Archicad 14 ou de projectos de versões mais antigas podem ser apresentadas, se preferir, utilizando uma Imagem simbólica.
Para informações sobre a sobreposição de atributos GDL definidos para Clarabóia:
Ver Sobrepor Atributos dos Objectos GDL de Portas/Janelas.
Painel do Marcador de Cota da Clarabóia
O painel Marcador de Cota inclui opções personalizáveis para o Marcador de Cota da Clarabóia.
Para mostrar/esconder os Marcadores de Clarabóia na planta, utilize as Opções de Clarabóia em Documento > Visualização do Modelo > Opções de Visualização do Modelo.
Para mais informações, veja Opções de Visualização do Modelo para Elementos Construtivos.
Os Marcadores de Cota são essencialmente Objectos GDL paramétricos, ligados permanentemente ao vão.
As unidades da cota dos marcadores da Clarabóia podem ser personalizados em Opções > Preferências do Projecto > Cotas.
Para mais informações, veja Preferências de Cotas.

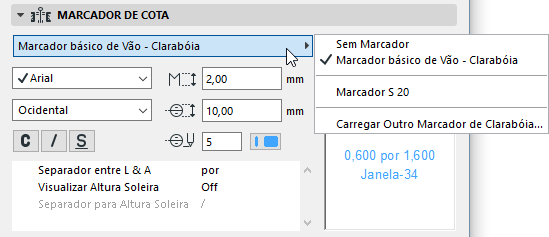

A partir da lista pop-up, seleccione um Marcador predefinido ou procure um marcador diferente.
A janela de previsualização indica a aparência do Marcador seleccionado.
Defina Tamanho do marcador e cor.
Caneta de Marcador Uniforme: seleccione esta caixa para utilizar esta cor de caneta para todas as partes do símbolo marcador, independentemente de quaisquer outras cores personalizadas definidas noutro local para este marcador.
Painel de Definições do Marcador da Clarabóia
O painel Definições de Marcador contém opções para o marcador de cota parametrizável. Este painel só está activo se tiver sido seleccionado um Marcador elegível no painel anterior.
Altura da Soleira: utilize este controlo se quiser que o marcador de Clarabóia indique uma altura de soleira que tenha em conta a diferença de altura (se houver) entre o nível do piso e a base da Clarabóia (por exemplo, a ter em consideração na aplicação de carpete). Este valor será depois calculado como parte do valor da altura do peitoril apresentado no marcador de Clarabóia.
Ver também Alturas de Soleira/Peitoril ou Padieira.
Este valor não afectará o posicionamento da Clarabóia.
