Редактирование и управление Покрытиями
Чтобы открыть диалог Покрытий, можно воспользоваться:
•командой меню Параметры > Реквизиты Элементов > Покрытия
•табло команд Реквизиты (Окно > Табло Команд > Реквизиты)
1.Выберите одно или несколько Покрытий для редактирования.
Подсказка: в режиме просмотра папок выберите вложенную папку, чтобы отредактировать сразу все ее элементы.
2.Воспользуйтесь элементами управления в правой части диалога для редактирования свойств покрытий.

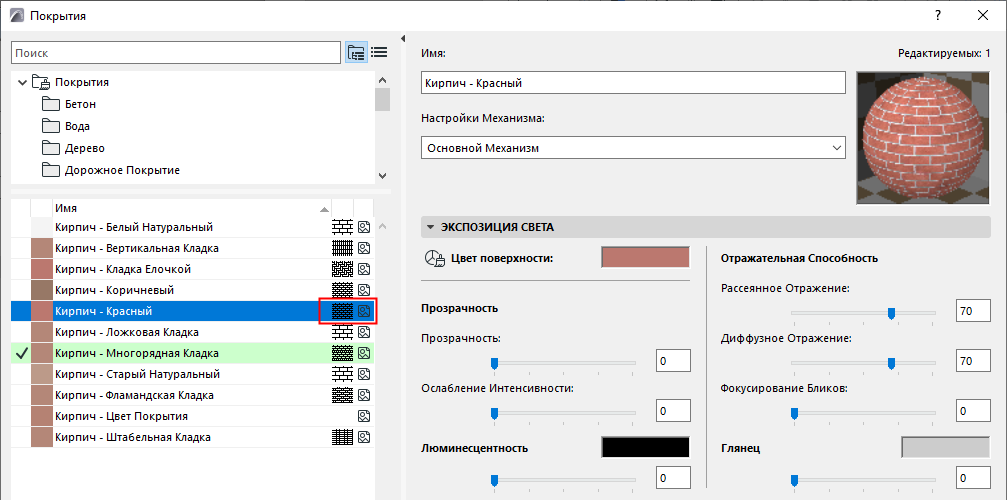

•Покрытиям могут быть назначены штриховки поверхностей и/или текстуры, на что указывают соответствующие пиктограммы.
•Если текстура отсутствует (не загружена в проект), то значок текстуры отображается красным цветом.
•Покрытия, примененные для выбранных перед открытием этого диалога элементов модели, помечаются галочкой и выделяются зеленым цветом.
Изображение в окне Предварительного просмотра динамически обновляется в процессе работы в диалоге Параметров Покрытия, что позволяет моментально увидеть результаты производимых изменений.

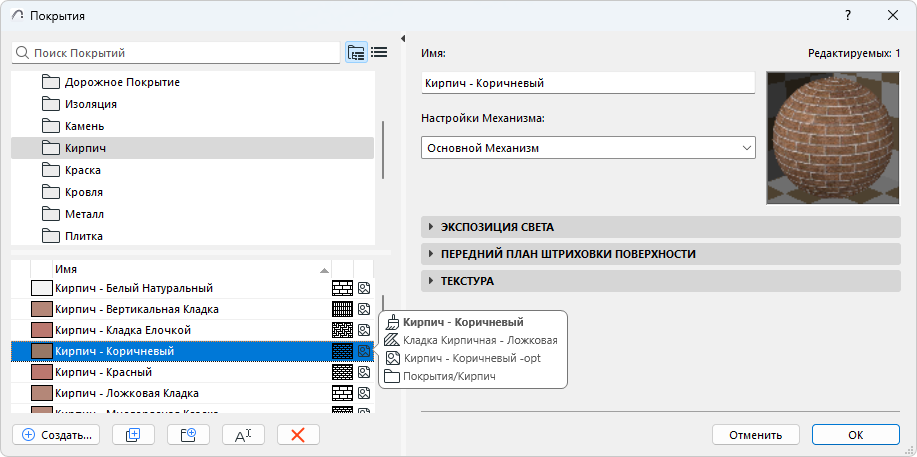

Примечание: наведите курсор на покрытие, чтобы увидеть дополнительную информацию о нем.
Для получения общей информации См. Использование диалогов реквизитов.
Обратите внимание на УНИВЕРСАЛЬНОЕ Покрытие
УНИВЕРСАЛЬНОЕ Покрытие доступно для Строительных Материалов, замены покрытий на уровне элементов и при работе с GDL. УНИВЕРСАЛЬНОЕ Покрытие всегда отображается сплошным цветом, соответствующим перу контуров элемента.
УНИВЕРСАЛЬНОЕ Покрытие по умолчанию используется для вновь создаваемых Строительных Материалов и как значение параметра Покрытия при работе с GDL. Это позволяет избежать назначения некорректного Покрытия или создания отсутствующего реквизита. Это покрытие является частью программного кода и недоступно в диалоге Покрытий или в панели Реквизитов.

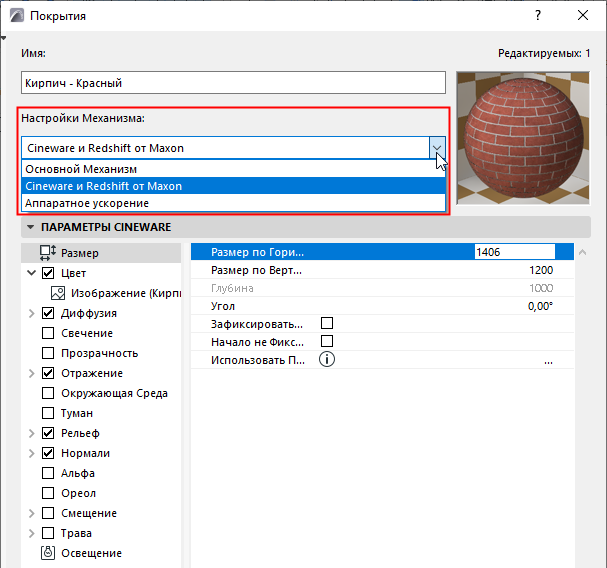

Выберите из списка нужный Механизм Визуализации.
Внимание: Параметры всех покрытий являются специфическими для механизма, использованного при их настройке. Изменения каких-либо настроек покрытия в одном механизме визуализации никак не отражаются на покрытии при выборе другого механизма.
Для получения дополнительно информации о механизмах визуализации см. Параметры Визуализации.
Состав панелей диалога Покрытий зависит от выбора Основного механизма визуализации или механизма Cineware/Redshift.
Эти панели рассматриваются в следующих разделах:
Экспозиция Света и параметры Освещения (Основной Механизм)
Штриховка Поверхности Покрытия (Основной Механизм)
