离心率

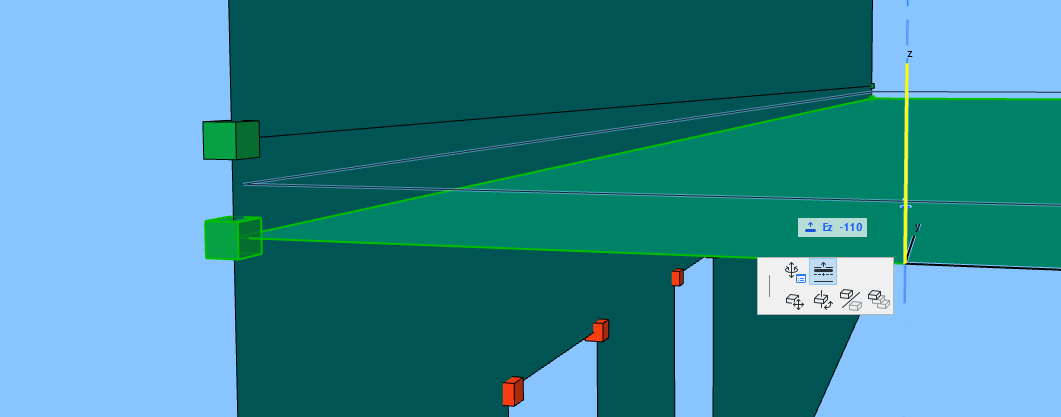

调整偏心率（图形设置）

1. 选择构件。
2. 从弹出式小面板激活“偏心”命令。（如果物理模型当前不可见，那么该设置对于1D构件不必要或不可用）。
3. 拖拽构件到其新的位置（按需输入跟踪器的值）。





   注意:

   • 2D构件的偏心/偏移垂直于构件平面（与自定义的边缘角度无关）。
   • 任意选定的构件的偏心值都显示在元素信息标签中（以及设置和信息框中）。





   • 构件一旦被拖离原始位置，全局的调整规则将不再对其适用；其设置对话框中的“偏移”复选框也不再被选中。如要再次应用全局调整规则，请到设置对话框并重新勾选“偏移”复选框。

     参见 允许基于规则的修改—1D构件 或 允许基于规则的修改—2D构件。

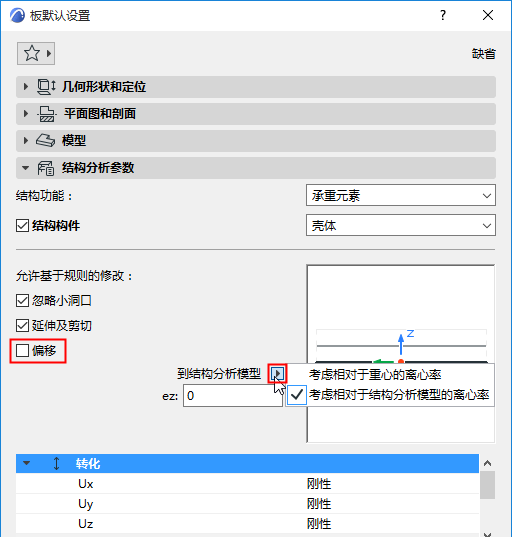

调整偏心率（元素设置）

1. 选择1D和2D构件。
2. 打开设置对话框（结构分析参数面板）。
3. 取消选中偏移选项以允许编辑。（取消选择此框意味着全局调整规则不再应用于该元素，您需要手动对其调整）。
4. 选择测量偏心率的方式：
   • 相对于元素的重力中心，或
   • 相对于元素的结构分析模型

   两种方法殊途同归，但定义值时使用的符号是相反的。





5. 偏心值通过以下两种方式定义：
   • 在预览窗口中单击，在任意边界框节点输入新的位置
   • 手动输入偏移值

导入元素的多重偏心值。

结构分析格式1.0.6及以上版本可处理1D构件两端的多种、多重偏心值。

Archicad不支持各末端的多重偏心值。导入这类模型时，Archicad 会通过分配平均偏心值（如适用）来转换导入的元素。

这些情况下，会出现转换提示的警告。
