IFC转换器：概述

使用IFC导入和导出模型数据是根据正在使用的IFC转换器的设置执行。一个IFC转换器定义了那些元素应被转换和如何转换的规则-无论是在Archicad 中还是在外部应用程序中读取IFC文件。

使用IFC转换器的基本工作流程

转换器和模版文件的重要注释

IFC转换器对话框-概述

预览转换器

管理转换器

使用IFC转换器的基本工作流程

Archicad提供预定义的、工厂默认的IFC转换器，其设置针对特定导入/导出目的进行优化 。

大多数进行IFC导出和导入的用户无需调整任何转换器设置。需要做的就是从打开对话框（导入IFC格式的模型时），或从保存为/合并到对话框中（导出模型到IFC格式时）选择一个预定义的转换器。

参见导出 IFC 模型和导入 IFC 模型。

转换器和模版文件的重要注释

  • 导入IFC项目时，使用打开 或热链接IFC：您将从您选择的模版文件中选择一个用于导入的IFC转换器。
  • 导入IFC项目时，使用 合并命令 ：您将从当前主项目中选择一个用于导入的IFC转换器。

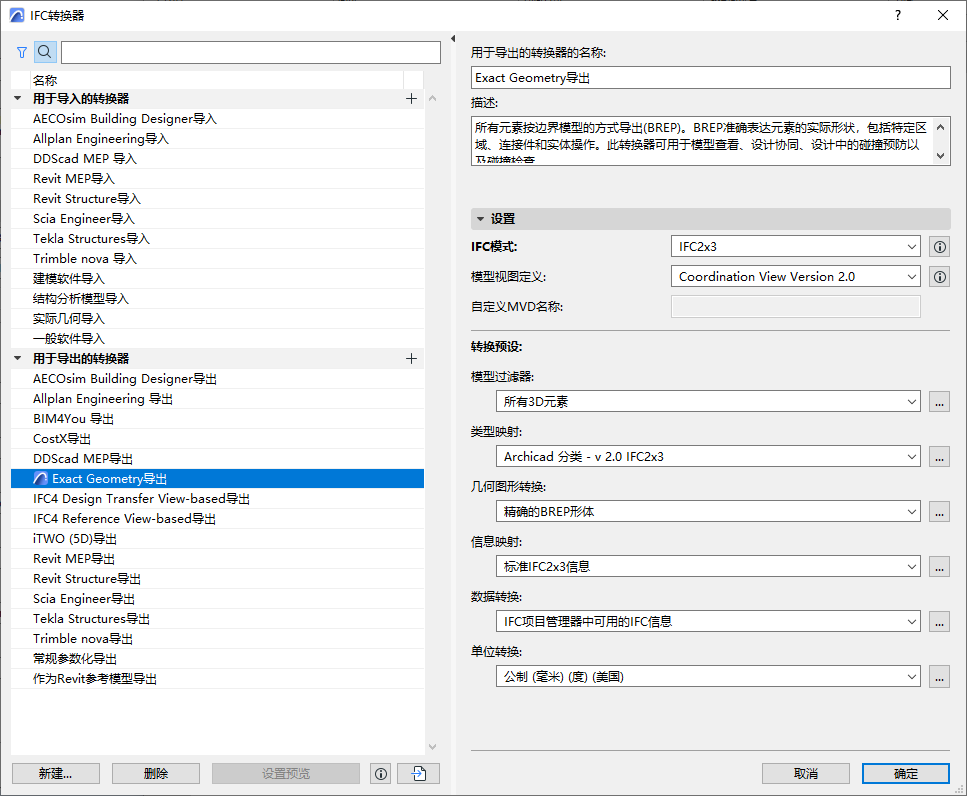

IFC转换器对话框-概述

IFC转换器对话框 (文件 > 互操作性 > IFC > IFC 转换器) 允许您查看或修改转换器设置，或创建新的转换器。



转换器按名称被列在左侧。转换器名称将告知您它具有什么作用：例如，“从建模应用程序导入”或“导出到Tekla结构。

它们被分为导入用转换器和 导出用转换器。这两种转换器是不可交换的，因为它们包含了不用的设置。

  • 按需要，使用转换器列表顶部的搜索和过滤按钮对转换器定位。
  • 过滤按钮帮助您通过IFC方案限制列表：IFC2x3、IFC4或IFC4x3

    更多信息，参见IFC模式（仅导出用转换器）。

关于所有转换器设置的完整细节，请参见以下部分:

导入用转换器（详细设置）

导出用转换器（详细设置）

预览转换器

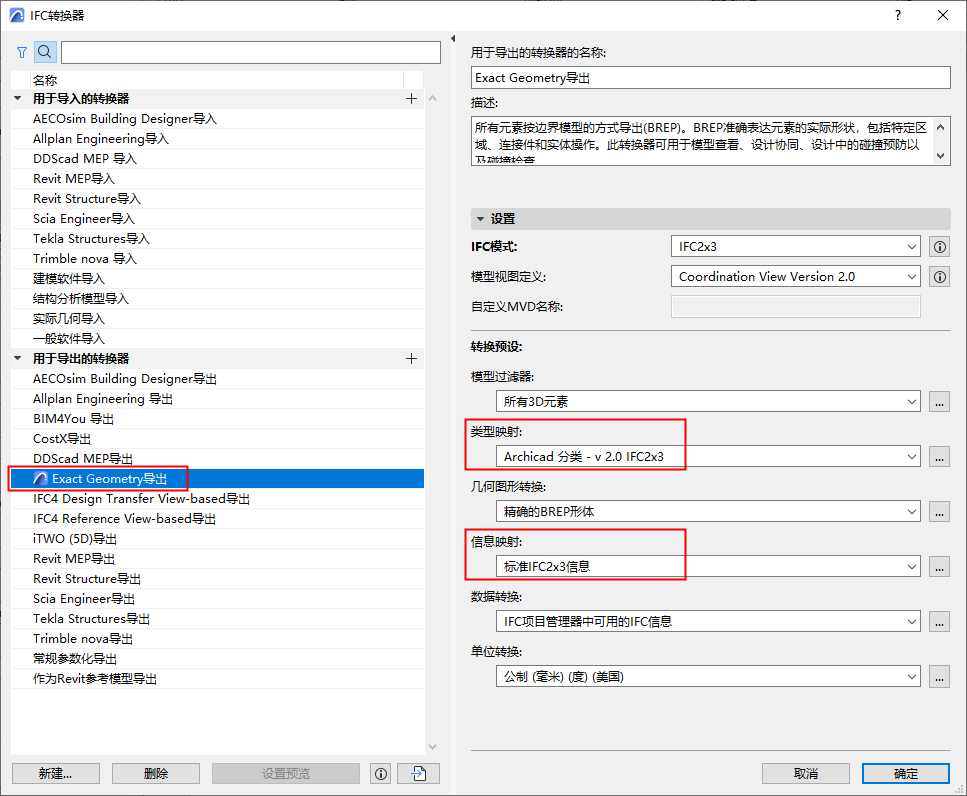

导出转换器之一为带有程序图标的预览转换器：



预览转换器同样可提供在Archicad 中使用IFC数据所需的默认映射定义。这些基本映射定义可在预览转换器的两种预设中找到：

  • 导出预设类型映射

    预览转换器的类型映射预设可分配IFC类型至各导出的元素。反过来，IFC类型会影响元素可用的IFC属性。

    见类型映射转换用于IFC导出。

  • 导出预设的信息映射（原先为IFC方案设置）

    基于IFC类型，预览转换器的类型映射预设提供了用于IFC数据相关功能的IFC属性集。例如，您可以在界面的以下部分中查找/选择/列出IFC信息：

    • 查找&选择的标准
    • 交互式清单中的标准
    • 标签（例如，分类与信息标签，ID和信息标签）
    • IFC 项目管理器
    • 元素设置（分类与信息面板）

      这些所有的界面使用在预览转换器中设置的信息映射。

      见信息映射转换用于IFC导出。

使用预览转换器：

  • 使用当前模型中的可见信息导出模型
  • 在Archicad 中查看特定IFC标准中使用的IFC信息。例如，要使用美国COBie 2导出标准定义的IFC信息，转到IFC转换器对话框并切换预览转换器为“COBie 2导出（美国）”。
    注： 信息映射预设包含转换器特定的设置。在优于版本21的Archicad版本中，这些设置是为具体项目指定的，同时接受IFC方案设置的管理。

    有关迁移旧版IFC方案的信息，请参阅《迁移指南》。

设置不同的转换器为预览转换器

  1. 转到IFC转换器。(文件 > 互操作性 > IFC)
  2. 从列表中选择一个导出用的转换器。
  3. 点击对话框底部的 设置预览。

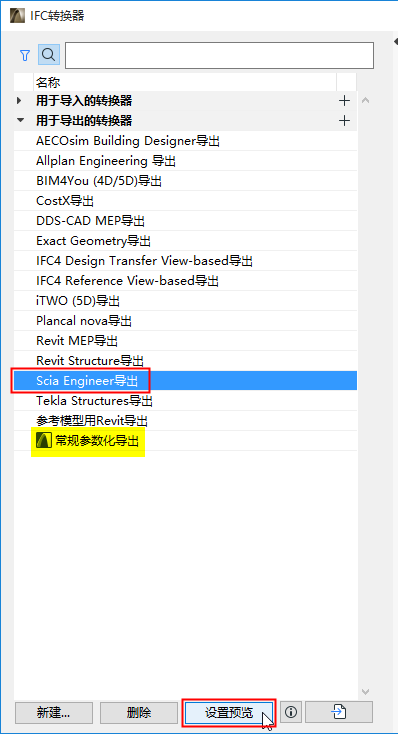

    图 1. 设置预览转换器
  4. 选定的转换器现为预览转换器，标有程序图标：

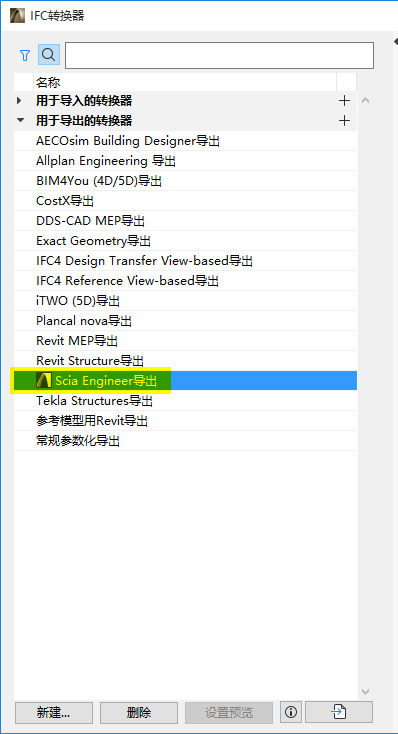

    图 2. 新定义的预览转换器

管理转换器

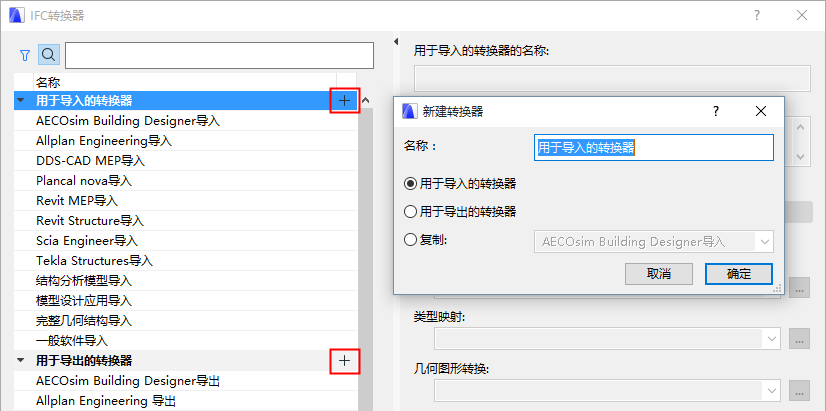

创建新/复制转换器

执行以下一种操作：

  • 点击底部左侧的新建按钮，或
  • 点击转换器组（导入或导出）右侧的 加号 按钮。


删除转换器

选择一个转换器，然后点击顶部左侧的 删除Delete按钮。

  • 多重选择不可用。
  • 至少一个导入用和导出用转换器必须保留 - 不能任一组的最后一个。
    注： 如果您删除了预览转换器，系统将提示您选择一个不同的导出用转换器，作为预览转换器使用。(见下面的 预览转换器 。)

取消IFC转换器的修改

在IFC转换器对话框中，点击取消，您将放弃所有对主面板对话框以及子对话框（特定的转换器预设对话框）的修改。

导入转换器

从另一个项目导入转换器：

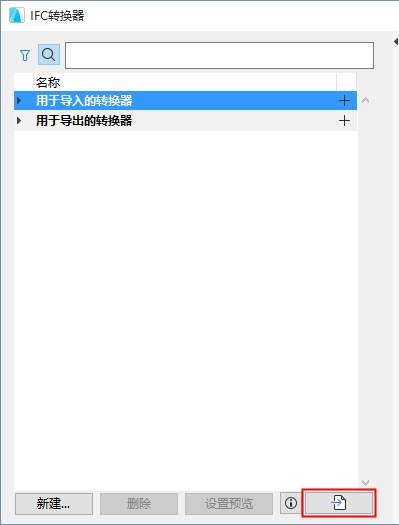

  1. 点击底部左侧的导入按钮。

  2. 浏览需要的文件类型：PLN, PLA, 或TPL
    注： 您不再能够将IFC转换器文件以XML格式导入了。参见 更新IFC转换器 。

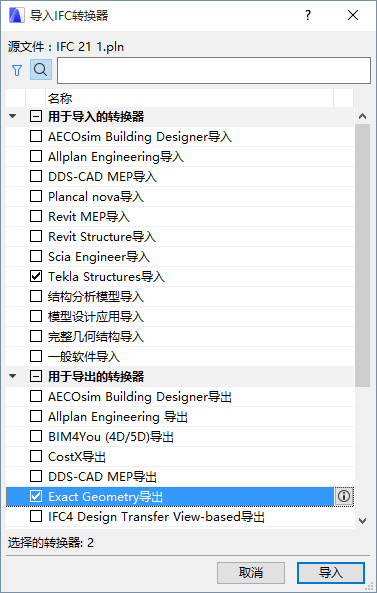

  3. 点击打开。在弹出的对话框中选择一个或多个IFC转换器并从选定项目中导入。

  4. 点击导入。如果您的项目已包含与导入的转换器名称一样的转换器，系统将提示您选择如何管理它们（替换、以新文件名导入、或跳过。）

导入映射定义

某些 IFC 转换器映射定义可以从外部文件导入到项目中。查看下面章节:

导入BIM内容

用 IDS 导入属性和分类
