Felületi teher elhelyezése

A felületi terhek a 2D elem teljes felületére vagy annak bármely részére helyezhetők.

1. Kapcsolja be a Felületen megoszló teher eszközt
2. Az Eszköz beállításainál vagy az Infótáblán: válasszon teheresetet az új teherelemhez (lásd: Teher eszköz beállításai)
3. Geometria módszer választása:

• Teljes elem: Egyetlen kattintással helyezhető felületi teher a teljes 2D elemre. Ez a felületi teher az elem éleihez kapcsolódik.

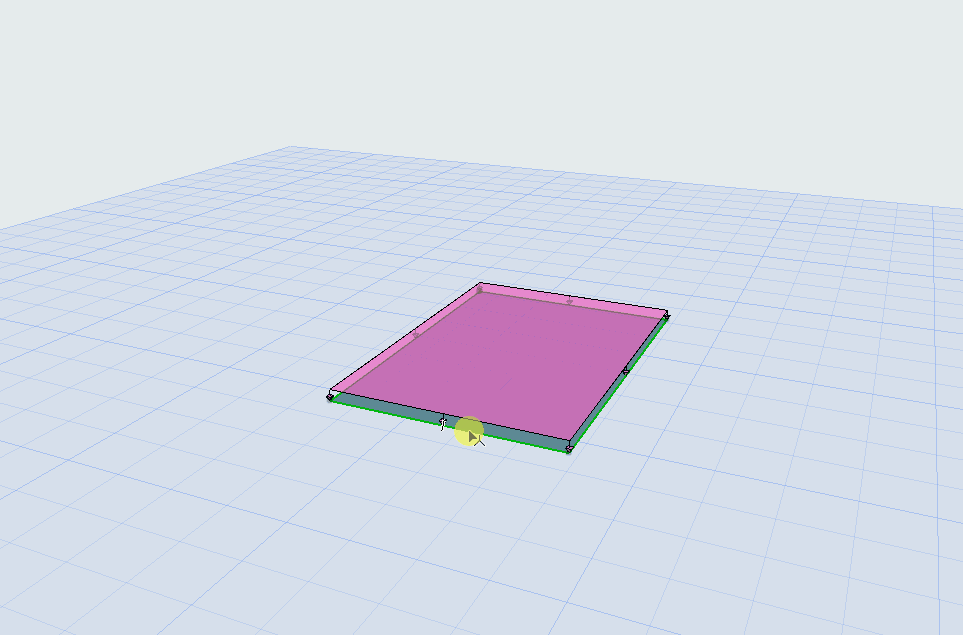

  Asszociatív felületi teher („Teljes elem” geometriai módszer)

• Téglalap: Téglalap teher létrehozása két sarok két kattintással történő megadásával a 2D elem bármely részén. (Például az épületgépészeti berendezések terhelésének ábrázolására.) Ez a felületi teher nem kapcsolódik az elem éleihez. Eltoláskor az elemmel együtt mozog, de nem követi az élgeometria változásait.

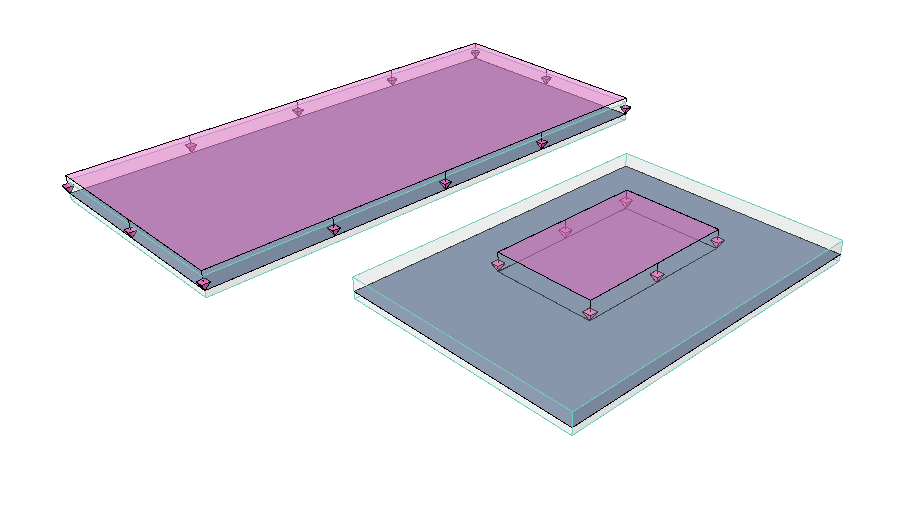

  Téglalap felületi teher: Nem asszociatív

  Megjegyzés: A terhek csak akkor láthatók, ha az éppen látható teheresethez tartoznak. Ha olyan teherelemet kíván elhelyezni, amely nem az aktuálisan látható teheresethez tartozik, a program értesíti erről.

A helyiségekre automatikusan generálható hasznos teher is.

Lásd Hasznos terhek létrehozása/frissítése.
