Vonaltípus eszköz beállítások

Vonalra, ívre, sokszögvonalra és görbére vonatkozik.

Egységes beállítások a vonal eszközökhöz: jelölje be ezt a négyzetet, hogy az ebben a párbeszédablakban megadott beállítások minden vonal típusú eszközre érvényesek legyenek: Vonal, Ív/kör, Görbe, Sokszögvonal.

A négy Vonaltípus eszköz (Vonal, Ív, Sokszögvonal, Görbe) kedvencei bármely egyéb Vonal típusú elemre alkalmazhatók.

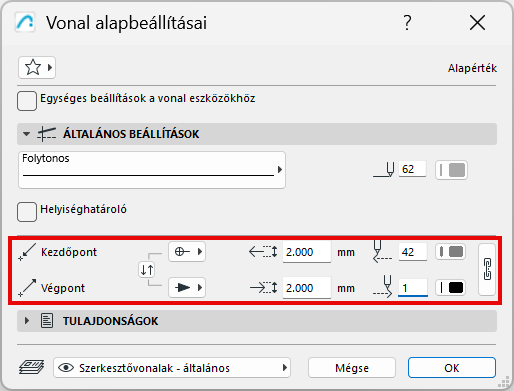

Vonal alapbeállításai panel

  • A kiugró palettából választhat vonaltípust.
  • Adjon meg egy Tollszínt (1-255) a Vonal/ív/Vonallánc/Görbe számára.
  • Kattintson egy színre a Tollszín kiválasztás palettán a Vonal/ív/Vonallánc/Görbe számára.
  • Csak sokszögvonal esetén: Válassza ki, hogyan kívánja kezelni szaggatott vonaltípus mintáját.
  • Az automatikusan elhelyezett helyiségek vonallal történő elválasztásához jelölje be a Helyiséghatároló négyzetet.

Nyílhegy



A Nyílhegy típusválasztó segítségével nyílhegyeket adhat a Vonal/Ív/Vonallánc/Görbe elejére és végére.

  • Adja meg a Nyílhegy jel induló- és végpontjának magassági értékeit.
  • Adjon meg egy tollszín számot (1-255) a Nyílhegy jel induló- és végpontjához.
  • Kattintson a tollszínválasztó palettára a Nyílhegy jel induló- és végpontjához.
  • Kattintson és válasszon egy nyílhegyet a Nyílhegy felugró ikonok közül a jeltípusok kiválasztásához.

    Megjegyzés:

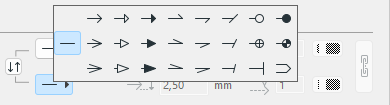

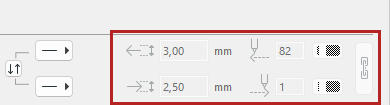

    • Ha a nyílhegy nélküli opciót választja a Nyílhegy felugró ikonok közül, a méret és a tollszín nem lesz elérhető.

      NoArrowheads.png     NoArrowheads2.png

    • Cserélje ki vagy kapcsolja össze a nyílhegyek méreteit és a tollszíneket.

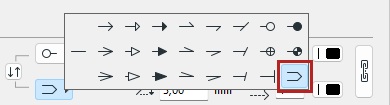

    • A Vonal eszközhöz: A nyílhegy utolsó típusával megduplázható a vonal. A kurzor a két látható vonal közötti láthatatlan tengelyvonalra ugrik.


Vonal tulajdonságok panel

A Vonal kategóriák és Tulajdonságok panel azonos felépítésű, mint amit a Vonal, az Ív/kör, a Vonallánc és a Görbe eszköznél találhat.
