Allungamento Membro 1D

Incrementare la lunghezza del Membro 1D (asse X locale), in modo che possa connettersi con un altro Membro vicino.

Per ogni adattamento di allungamento è possibile impostare una distanza massima di allungamento consentita ("Max. allungamento"). Questa distanza è misurata tra i Nodi dei Membri 1D non adattati e/o i piani dei Membri 2D non adattati.

Nota: le tolleranze definite sono valori di tipo lunghezza dunque dunque valgono le unità specificate per la lunghezza in Preferenze > Unità di Lavoro.



ALLUNGARE MEMBRO 1D A MEMBRO 1D

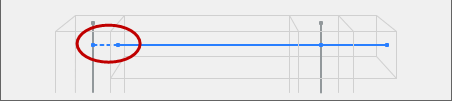

Allungamento da 1D a 1D (l'uno all'altro)

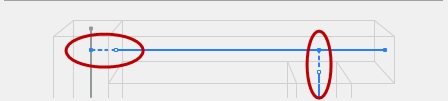

Allungamento da 1D a 1D (l'uno e l'altro)






ALLUNGARE MEMBRO 1D A MEMBRO 2D

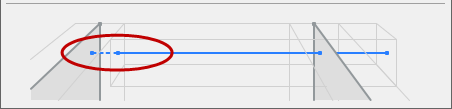

Allungamento da 1D a 2D (l'uno all'altro)




Allungamento da 1D a 2D (l'uno e l'altro)


Figura 1. Il Pilastro 1D è allungato verso il basso per raggiungere il solaio 2D; il bordo del Solaio è allungato per raggiungere la Trave laterale

Vedere anche Regola le Estremità connesse.
