干渉検出の実行

平面図または3Dウィンドウに移動します。
[デザイン]→[モデルチェック]→[干渉検出]に移動します。

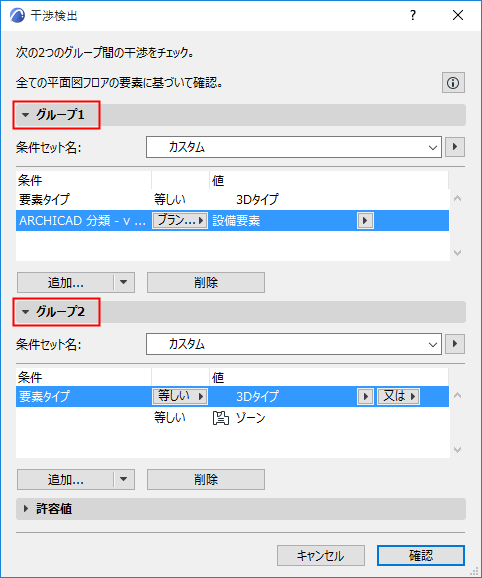

ダイアログボックスで、チェックする3D要素の2つのグループの基準を定義します。

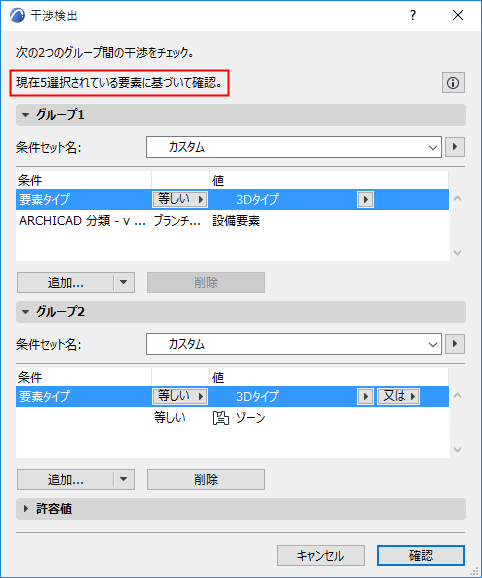

- いずれかの要素が選択されている場合、干渉検出では、選択された要素のみがチェックされます!現在の選択項目のフィードバックについては、ダイアログの上部を参照してください。

  詳細は「干渉グループの定義」を参照してください。
必要に応じて、表面積/体積の許容値を設定します。
詳細は「体積/表面積の許容値の設定」を参照してください。
[確認] を押して、干渉検出を実行します。

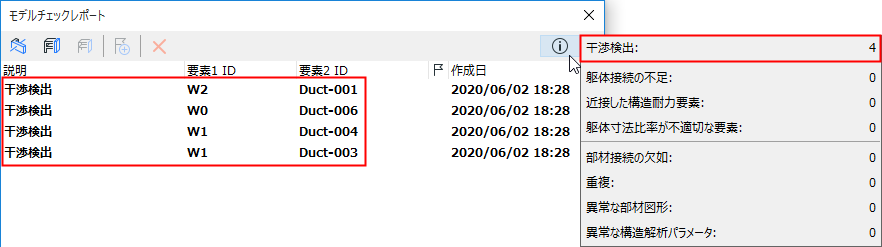

モデルチェックレポートが開き、結果が表示されます。干渉タイプの問題が、レポートに一覧表示されます。[情報]をクリックして、干渉の数を確認します。

モデルチェックレポートに表示されている他の問題と同様に、モデルの関連要素を表示して課題を作成できます。

「モデルチェックレポート」を参照してください。
