モデル比較

モデル比較を使用して、2つのモデル間の変更を簡単に比較し、可視化することができます。変更は「新規」、「修正」、「削除」された3D要素に基づいて識別されます。2D要素は考慮されません。

モデル比較は、2つのモデルの3Dビューを比較します。比較できるモデルは次のとおりです。

• 現在の物理または構造解析モデル（タイムスタンプのバージョンが異なる、同じ現在のモデル2つでもよい）
• 外部ファイル（PLN、PLA、またはSAF）
• チームワークモデル：変更内容の受信前と受信後の2つのバージョンを比較
• 現在のモデル：ホットリンク更新の前と後の2つのバージョンを比較

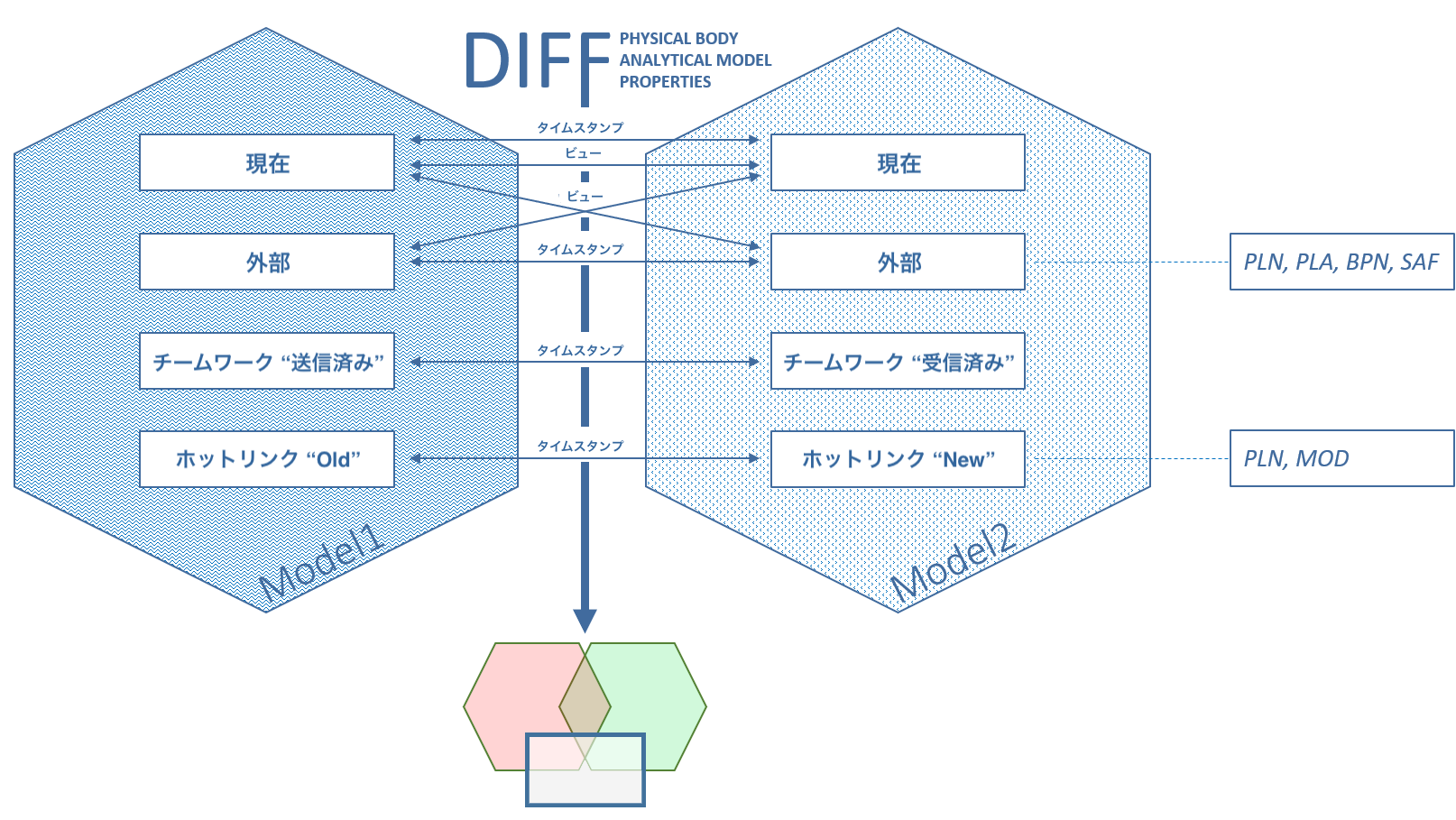

  図 1. モデル比較では、3Dモデルの2つのグループ間の変更を可視化するための多数のオプションが用意されています。



各ワークフローで、[比較]コマンドにより、個別の[モデル比較]ウィンドウに2つの比較対象モデルのビューが生成されます。

[モデル比較]パレットを使用して変更をフィルタ、リスト、ズームし、変更されたパラメータを確認します。

変更から課題を作成できます。

Note:

• モデル比較機能は、それぞれの固定のタイムスタンプに基づいて2つのモデルを比較します。そのため、どちらかのモデルを後で変更した場合（ビュー設定の修正や要素の削除など）、以前のモデル比較結果を更新することはできません。更新されたモデルに基づいて、再度モデル比較を実行してください。
• 大規模で複雑なプロジェクトのモデル比較では時間がかかる場合がありますが、プロセスはバックグラウンドで実行されます。そのため、現在のモデルで中断されずに作業を続行できます。
• [モデル比較]タブには、プロセスの進行中および完了時にもフィードバックが表示されます。
• 複数のモデル比較プロセスを同時に実行できます。
