モデル比較：変更の確認

[比較]コマンドの実行後、[モデル比較]ウィンドウにカラーでハイライトされたモデルとその他の変更のフィードバックが表示されます。

[モデル比較]パレットは、ウィンドウの左端にドッキングされています。

このセクションのトピック

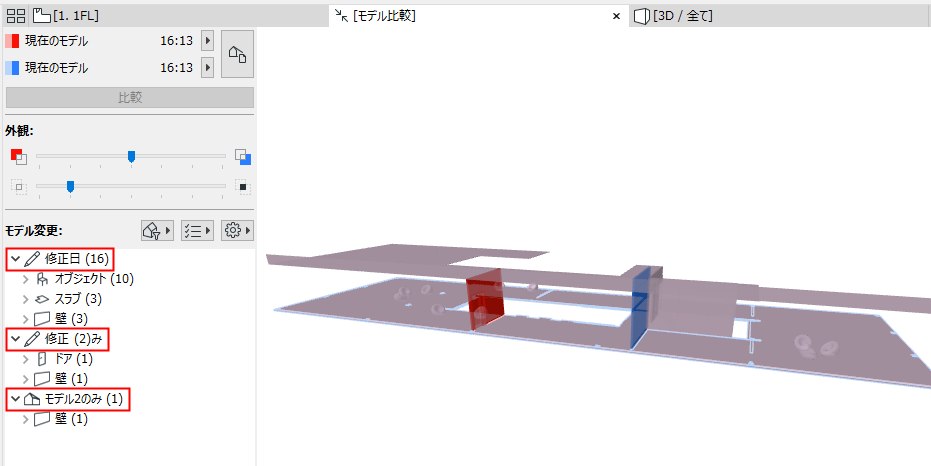

モデル変更のリスト

デフォルトでは、モデル変更リストには変更された全ての要素がステータス別（修正済）、モデル1のみ、モデル2のみにグループ化されて表示されます。

このリストをカスタマイズするには、フィルタボタンと設定ボタンを使用します。

[モデル変更]リストで任意の項目を選択すると、[モデル比較]ウィンドウで対応する要素が選択されます。また逆の場合も同様です。

注: [モデル比較]ウィンドウでは、変更された要素のみを選択することができます。

グループで要素を選択

リストで親項目を選択すると、[モデル比較]ウィンドウでそのメンバー要素が全て選択されます。

モデル内の変更された要素を表示

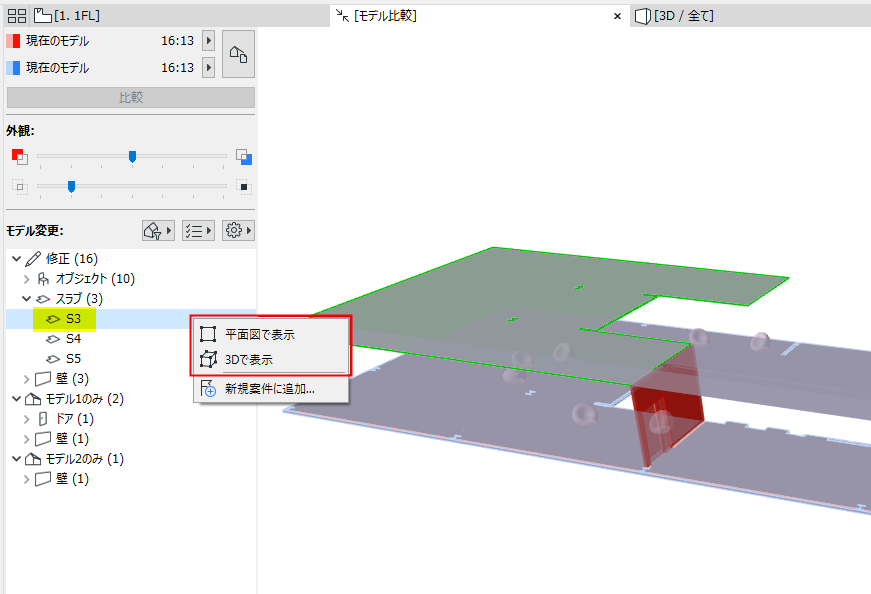

モデル変更リストで選択された項目の場合：コンテキストメニューコマンドを使用して[平面図で表示]または[3Dで表示]します。

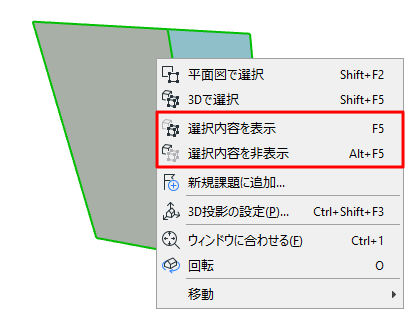

選択範囲の表示/非表示

[モデル比較]ウィンドウで選択された要素の場合：

「モデル1のみ」の要素と「モデル2のみ」の要素は、それぞれ別の色で表示されます。

この例の場合：

[モデル比較]パレットの[表示]セクションで：

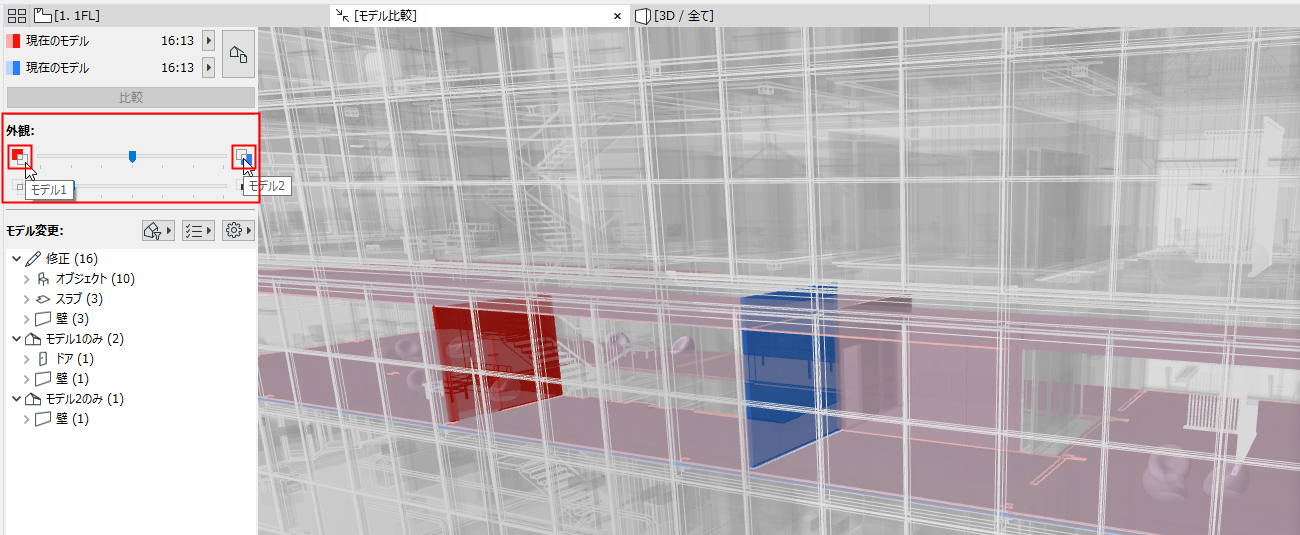

上のスライダを使用して、モデル1またはモデル2をグラフィックで強調表示します

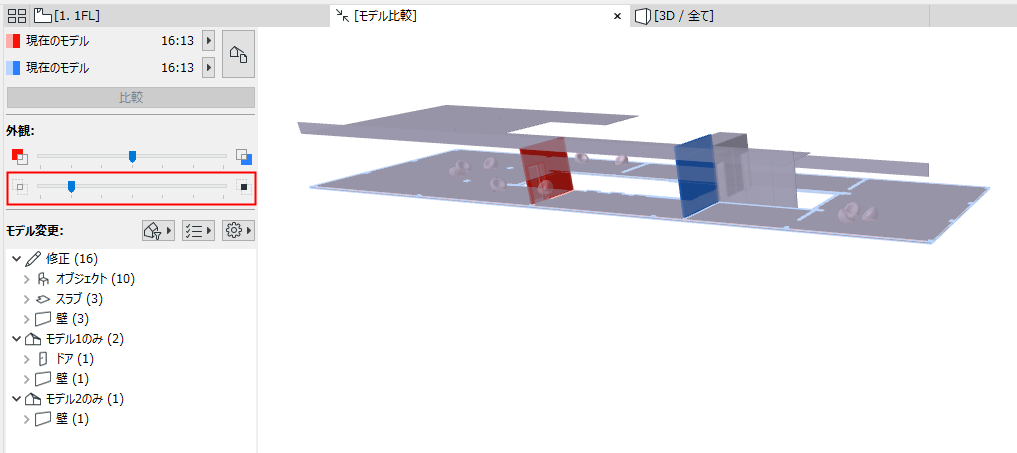

下のスライダを使用して、変更されていないモデルの相対的な可視性を設定します。
ここでは、下部のスライダがゼロに設定されています。変更されていないモデルはまったく表示されず、変更のみ表示されます。

モデル変更リストで選択された項目の場合：

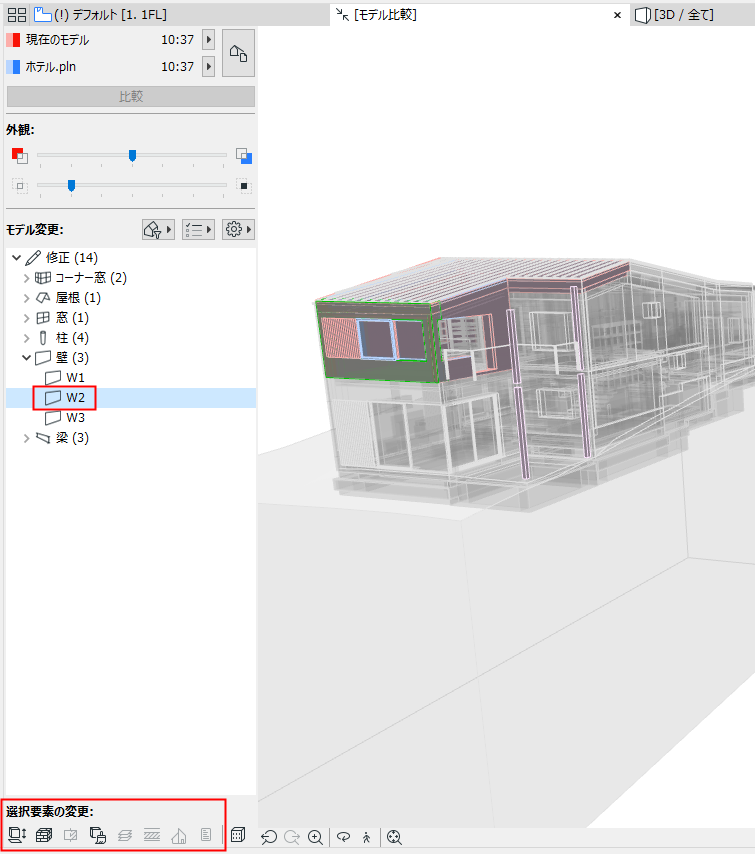

[選択要素の変更]アイコンは、どのパラメータが変更されているかを示します (このパラメータセットは、[モデル比較]ウィンドウで変更リストをフィルタするために使用する「チェックリスト」と同じです。)

モデル比較に構造解析ビューが含まれる場合、変更の詳細が追加で表示されます。

「構造解析モデルの比較」を参照してください。
