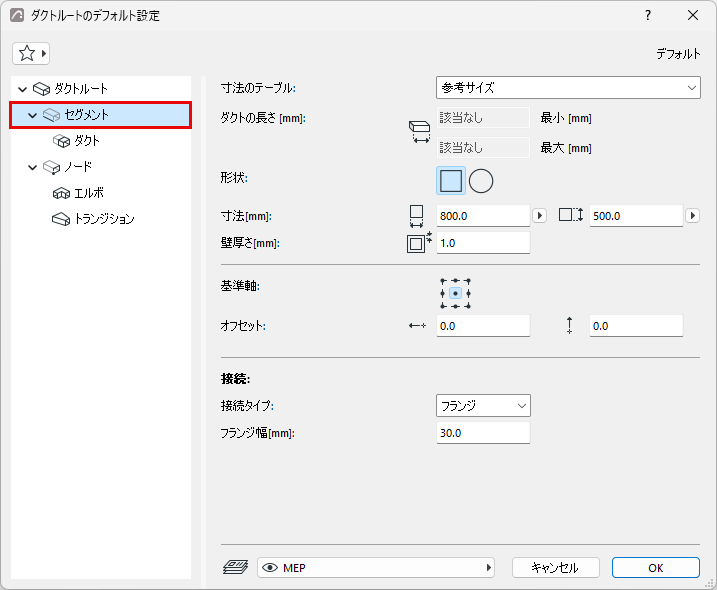

ルートセグメントの設定

Archicad Collaborateで使用可能。

寸法の表

[寸法のテーブル]を選択します。（ルート仕様でテーブルを定義）

ダクト長さ

このデータは、ルート仕様で［個別の長さを使用］を設定した場合に表示されます。

「パイプやダクトに個々の長さを使用 」を参照してください。

形状

（ダクトのみ：）断面形状を選択：矩形あるいは円形.

寸法

• （ダクトのみ：）矩形の場合、断面図の寸法を入力します。
• 定義された寸法のテーブルから円形寸法標準を選択します。
  注: 入力中に任意のセグメントの断面図をカスタマイズすることができます。「 ルートパラメータをその場で変更」を参照。

壁厚さ

MEP要素の壁の厚さです。

配置とオフセット

「 セグメント基準線の編集 - 位置合わせとオフセット 」を参照してください。

接続タイプ

適切なタイプ（フランジ、溶接、シンプルなど）を選択します。これはルートタイプによって異なります。必要に応じて幅/直径を入力してください。

セグメントのエルボとノードは、これらの接続を適宜使用します。
