Criar um Ponto de Vista de Secção

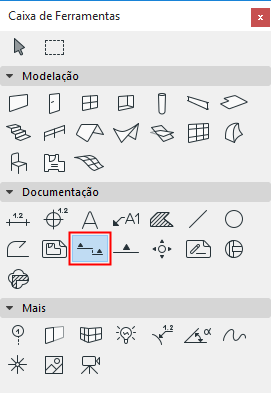

- Active a ferramenta Corte.
- Na Caixa de Informações ou nas Definições de Secção por Defeito, verifique que “Criar novo Ponto de Vista de Secção” está seleccionado.
- Escolha um método de "input" (seja Simples ou Em zigzag) na Caixa de Informações e desenhe uma Linha de Corte na Planta.
- Simples: clique duas vezes para definir cada extremidade da linha.
- Em zigzag: Clique quantas vezes forem necessárias para definir cada segmento da Linha de Secção. Faça duplo clique para terminar o desenho da linha.
Aparece o cursor Olho.
- Com este cursor, clique num dos lados da linha para definir a orientação da Secção. O local onde clicar também define o limite do alcance da Secção, se tiver seleccionado o Limite Horizontal “Limitado” nas Definições de Secção.
- O Marcador de origem do novo Corte é automaticamente colocado depois de a linha de corte estar concluída. (Se se tratar de uma Secção de alcance horizontal limitado, a linha limite também é colocada automaticamente.)
- Um novo Ponto de Vista de Secção é criado e listado no Mapa de Projecto do Navegador.
Limite de Elementos Distantes
Marque a caixa Dissipar Elemento Distante nas Definições de Corte (painel de Aspecto de Modelo) para criar uma área opcional "distante" do ponto de vista do seu Corte, com cores/efeitos independentes. A linha limite de Elementos Distantes será representada juntamente com a Secção, e é editável.
