Табло Оперативных Параметров

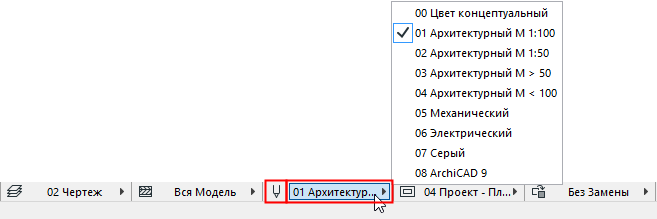

По умолчанию Табло Оперативных Параметров располагается в нижней части окна приложения.

В нем отображаются текущие параметры активной вкладки. С помощью этого табло можно быстро применить нужные параметры или открыть диалоги их настройки.

Для управления его отображением воспользуйтесь командой Окно > Показать/Скрыть Табло Оперативных Параметров.

Элементы управления, присутствующие в Табло Оперативных Параметров:

Уровень Увеличения

См. Уровень Увеличения.

Ориентация

См. Настроить Ориентацию.

Комбинация Слоев

• Для вида применяется новая Комбинация Слоев.

  См. Комбинации Слоев.

Масштаб

• Для активного окна применяется новый масштаб.

  См. Масштаб.

Неполный Показ Конструкций

• Изменение этого параметра приводит к изменению настроек Неполного Показа Конструкций текущего активного окна.

  См. Неполный Показ Конструкций.

Набор Перьев

• Для модели применяется новый Набор Перьев (не действует в окне Макета).

  См. Наборы Перьев.

Комбинация Параметров Модельного Вида

• Изменение этого параметра приводит к замене Комбинации Параметров Модельного Вида для всего проекта.

  См. Комбинации Параметров Модельного Вида.

Комбинация Графической Замены

• Применяет для вида сохраненный набор Правил Графической Замены.

  См. Графическая Замена.

Фильтр Реконструкции

• Изменение этого параметра приводит к замене Фильтра Реконструкции активного окна.

  См. Реконструкция.

Комбинация Вариантов

• Применяет для вида Комбинацию Проектных Вариантов.

  См. Проектные Варианты.

Размеры

• Для всего проекта применяется новый стандарт Нанесения Размеров (не действует в 3D-окне).

  См. Размеры.

Стили 3D

• В 3D-окне применяется новый Стиль 3D.

  См. Стили 3D.

Панель Оперативных Параметров

Эта панель является альтернативой Табло Оперативных Параметров.

Для управления ее отображением воспользуйтесь командой Окно > Панели > Панель Оперативных Параметров.
