Настройка Критериев Элементов
В некоторых диалогах можно настроить критерии выбора элементов перед применением следующих функций:
- Найти и Выбрать
- Правила Графической Замены
- Обнаружение Коллизий
- Резервирование Элементов по Критериям (Teamwork)
- Схемы Интерактивных Каталогов
Критерии можно задавать вручную или при помощи преднастроенных Наборов Критериев. (См. : Преднастроенные Наборы Критериев )
В этом разделе рассматривается ручная настройка критериев.

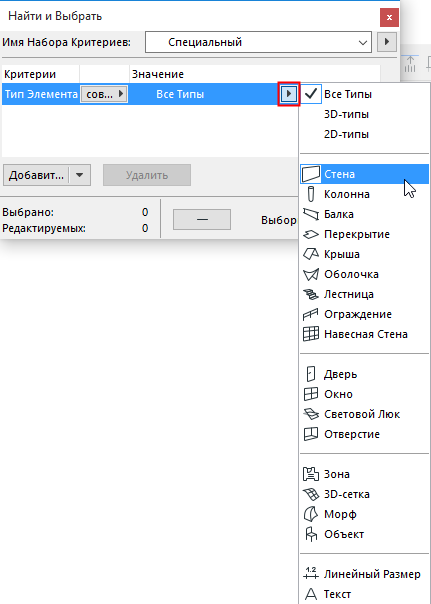

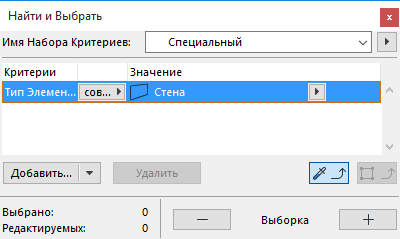

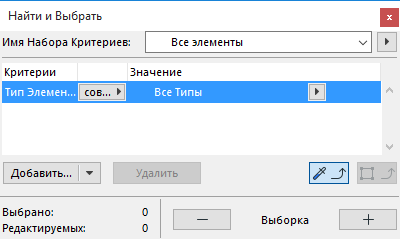

Настройка первого Типа Элемента
Настройка дополнительных Типов Элементов
Чтобы добавить один или несколько дополнительных Типов Элементов:

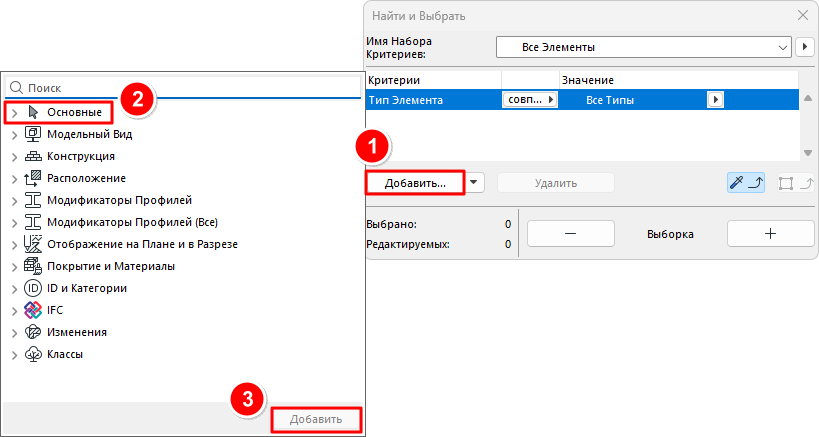

- Нажмите кнопку Добавить.
- Выберите из списка критерий “Тип Элемента” (можно воспользоваться полем поиска, находящимся в верхней части списка).
- Сделайте двойной щелчок на выбранном критерии или нажмите кнопку Добавить, находящуюся в правом нижнем углу списка.
- В столбце Значения снова щелкните на выпадающем списке, чтобы выбрать Тип Элемента, например, Перекрытие.

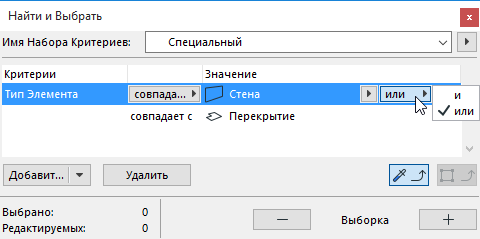

- Воспользуйтесь условием и/или для дополнительной настройки критерия Типа Элемента.
Настройка Дополнительных Критериев: Параметры и Свойства
Чтобы ограничить выбор, добавьте дополнительные критерии.

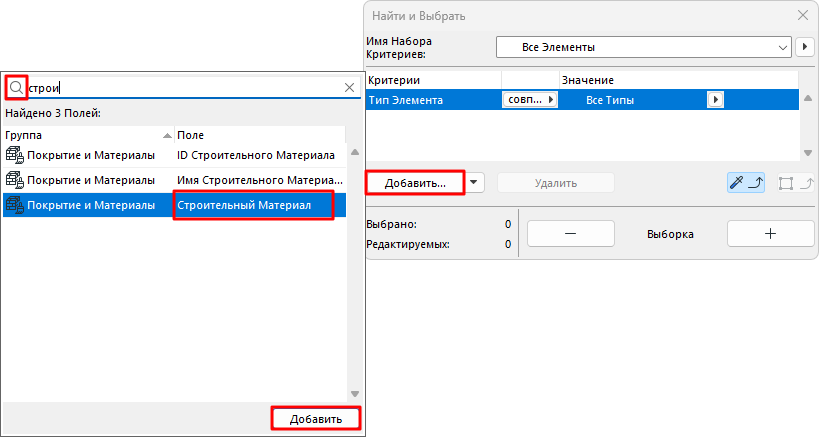

- Кнопка Добавить позволяет выбрать дополнительные критерии из списка Параметров и Свойств.
- Выберите нужный критерий (для повышения скорости можно воспользоваться полем поиска) и нажмите кнопку Добавить(или клавишу Enter).

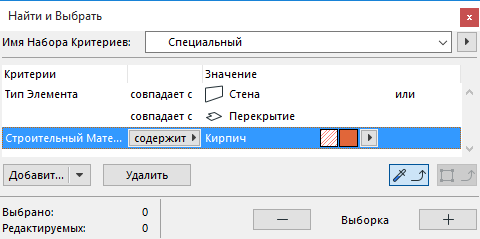

- Для каждого нового критерия настройте Значение.
Набор доступных критериев зависит от выбранных в верхних строках списка Типов Элементов.

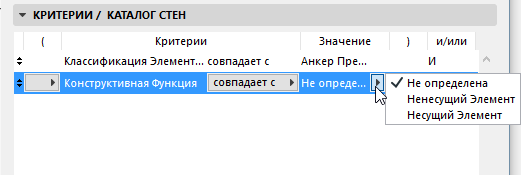

Например, можно ограничить выбор элементов на основе их Конструктивной Функции (для выбора только Несущих или Ненесущих элементов).
Использование IFC-свойств или Параметров Библиотечных Элементов в качестве Критериев
Нажмите кнопку со стрелкой рядом с кнопкой Добавить, чтобы получить доступ к двум дополнительным типам параметров/свойств:
- IFC-свойства
- Параметры Библиотечного Элемента (только в Схемах Интерактивного Каталога)
см. Дополнительные Критерии и Поля: Параметры Библиотечного Элемента
