Отображение Дверей/Окон на Плане Этажа
Показ на плане этажа. Символический и Проекция

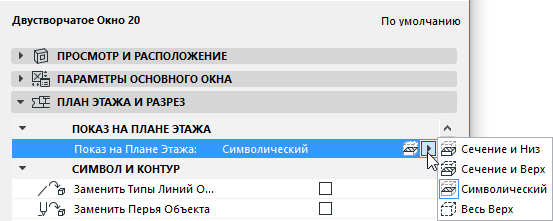

Используйте управляющий элемент Показ на плане этажа в диалоге Параметры двери/окна, чтобы определить характер показа проемов:
- Символический (выбирается по умолчанию). Это стандартный символ объекта.
- Весь Контур - Невидимый: Показывается весь контур элемента с его реквизитами сверху.
В случае наклонных стен Вы можете предпочесть более реалистическое изображение окна в сечении: выберите вариант Проекция или Проекция и Верх, чтобы отобразить все части окна в наклонной стене.
- Проекция: Отображается сечение и видимый контур (нижняя часть) Морфа.
- Проекция и Верх: Показывается отсеченная часть 3D-модели элемента (то есть в плоскости сечения плана этажа) и плюс его верхняя часть (то есть часть элемента, расположенная выше плоскости сечения плана этажа) и его неотсеченная (нижняя) часть.
Реквизиты дверей/окон
Имеется два способа определения реквизитов (типы линий, перья, штриховка) дверей/окон на плане этажа:
- Использование реквизитов GDL (типы линий, перья, штриховка), определенных в диалоге Параметры двери/Окна (панель Параметры или панель Специальные Параметры графического интерфейса). Этот метод обладает большим количеством параметров линий/штриховки, предоставляя мощные средства точного и детального представления проемов в целом и любых его составляющих.
- Использование 2D-реквизитов , устанавливаемых для проемов в панели Представление на плане и в разрез диалога Параметры двери/окна. В этом случае для простоты предоставляется ограниченный набор параметров.
Для получения подробной информации см. Замена GDL Реквизитов Объектов Дверей/Окон.
Параметры модельного вида для дверей и окон
Управляющие элементы Параметры окон и Параметры дверей в (Документ > Настроить Модельный Вид > Параметры модельного вида) позволяют показывать окна и двери на плане этажа в полном, виде, только в виде контуров, в виде пустых проемов, с размерами и маркерами или нет.
См. Параметры Модельного Вида для Конструктивных Элементов.
Для настройки отображения ручек и линий открывания Дверей/Окон воспользуйтесь панелью Уровень Детализации Символов Дверей и Окон в диалоге Параметров Модельного Вида.
